Понятие сальника и его роль в механизме управления

Сальник входит в систему рулевого управления техническим средством. В зависимости от конструкции и характеристик, количество таких уплотнителей может достигать четырех или пяти штук. Штатное место установки – зубчатый механизм. Уплотнитель изготавливается из каучукового материала с добавлением различных примесей для повышения показателя прочности.

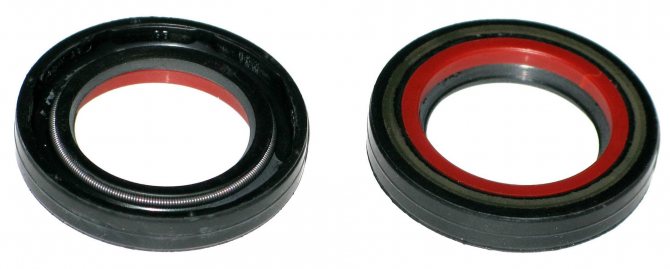

Внешняя форма сальника – круг правильной геометрической формы с отверстием. На внутреннем отверстии установлена пружина для повышения прочности и обжима. Сальник постоянно устанавливается в тех местах, где работа связана с гидравлическим маслом или иной жидкостью в целях предотвращения течи. В некоторых случаях сальники устанавливаются вместе с подшипниками.

Принцип действия достаточно прост и интуитивно понятен – герметизация и уплотнение соединений деталей и вращающихся механизмов. Благодаря наличию специальной набивки – уплотнительного материала, деталь плотно прилегает к стенке корпуса при воздействии. Создается герметичность, и гидравлика не вытекает наружу. Таким образом, зубчатая рейка передвигается по периметру корпуса, при этом постоянно находясь в смазывающем веществе. Помимо рулевого механизма, сальники активно используют в коленчатом вале, ступицах.

Принцип действия гидравлической рейки системы управления

От нормальной работы этого узла зависит комфортное управление автомобилем и главное – безопасность в дороге. Надо сказать, тип рулевого управления на гидравлике, или точнее с гидроусилителем, является на сегодняшний день самым распространённым. Основными конструктивными элементами рулевой рейки с гидравликой являются контур, по которому циркулирует рабочая жидкость, зубчатый вал, опорная втулка, специальный золотниковый механизм, блок с клапанами, расположенный на валу руля и поршень двойного действия.

В общем, принцип работы заключается в следующем. В конструкцию системы входит насос, который приводится в действие от двигателя автомобиля. К нему подключена рейка. При повороте руля посредством торсиона открывается доступ к левому или правому цилиндр куда поступает под высоким давлением масло, что обеспечивает поворот авто без каких-либо усилий со стороны водителя.

Конечно, конструкция несколько громоздкая, но даже, несмотря на этот факт, она используется в подавляющем большинстве бюджетных легковых и практически во всех внедорожниках и грузовых автомобилях, обеспечивая надёжность и удобство управления.

• Присадка Супротек ГУР

  Для восстановления рабочих характеристик и продления ресурса гидроусилителя руля

  подробнееотзывы

Как выбрать сальник рулевой рейки

Несмотря на то, что стоимость детали не велика, несвоевременное реагирование на поломку или игнорирование ее вообще приводит к негативным последствиям. Для каждого автомобиля сальник имеет свою уникальную маркировку, так называемый каталожный индекс. При совершении покупки всегда необходимо обращаться к данным каталога или инструкции по эксплуатации, сопоставлять цифирные символы.

Не рекомендовано устанавливать на зарубежные автомобили отечественные запчасти и наоборот, хотя подобные случаи встречаются на практике. Однако существуют универсальные детали, в том числе и иностранного производства, которые подходят на отечественные марки машин. Яркий тому пример – немецкий бренд Опель и российский ВАЗ. Кроме сальников рулевой рейки, подходит множество компонентов рулевого механизма.

Помимо полной идентификации детали по каталожному индексу, важно фактическое ее качество изготовления, маркировка, наличие обозначений заводского стандарта.

Характерные поломки сальника рулевой рейки и механизма в целом

• брак при изготовлении на заводе, когда нарушается технология производства, деталь не может выхаживать должный ресурс;

• проведение некачественного ремонта предыдущими работниками сервисного центра, вследствие чего образуется течь сальника рулевой рейки автомобиля;
• стороннее механическое повреждение корпусной части и уплотнителя в целом;
• длительная эксплуатация без проведения промежуточного ремонта или профилактики;
• недостаточное количество смазывающего вещества внутри корпусной части, из-за чего детали не могут в полном объеме омываться гидравлическим маслом;
• срыв, слом зубьев на рейке;
• повреждение смежных деталей и механизмов, связанных с рулевым управлением;
• не работает электрический узел из-за износа мотора, если установлен электроусилитель (ЭУР).

Проблемы с рулевой рейкой

Привет всем! Решил выложить процесс ремонта рулевой рейки Ford Focus 2 1.8 2008 г.в. Потекла у меня рейка в 2011 году из-за того, что в 2008 пыльник рулевой был порван и через него попала вода с песком. Хотя я пыльник сразу же сменил, но видать плохо почистил рейку и через 3 года она потекла. Вначале доливал мобил дексрон-3 (310 р за литр), потом когда литр стал уходить за 3 недели, перешел на более дешевое российской масло марки Р (95 р за литр), которое кстати отлично смешивается с дексроном и работает не хуже. Не исключаю того, что многие дексроны-3 отличаются от марки Р лишь цветом. Перед ремонтом я перешел на ВМГЗ (веретенка), которое также нормально смешивается с маркой Р и дексроном-3, но немного гуще. На нем ЭГУР при нагрузке слегка пищит, поэтому его лучше использовать только в крайних случаях. Вылив таким образом на землю 6 литров, я решил при первой же возможности отремонтировать или заменить рейку. Новая рейка стоит 20-40 т.р., решил обойтись малой кровью и заказал на сайте комплект сальников за 2,5 т.р., которые пришли из Питера в Стерлитамак за 4 дня. В наборе было 4 сальника и одна резинка, назначение которой я так и не понял. Для ремонта мне потребовались следующие ключи: рожковые на 10, 13, 15, 17 головки на 10, 13, 15, 17, 19 Плоскогубцы, молоток. Трещетка с удлинителем 10 см. Набор отверток torx.

Загнал машину на яму. Снял защиту двигателя. В салоне ключом на 10 отвернул болт крепления рулевой колонки к рейке. Болт нужно вытащить. Отсоединил заднее крепление двигателя (з болта к коробке и 1 болт к раме, двигатель не падает). Открутил гайки с рулевых наконечников почти до конца и молотком выбил их. Далее, посмотрел пространство и понял, что без откручивания рулевых тяг (не наконечников) рейку не вытащить, снял пыльники и открутил их. В руководстве снимают рейку с тягами, но при этом откручивают тяги стабилизатора. Но т.к. рейку придется полностью разбирать, то я решил рулевые тяги снять. Открутил два болта на 15 которые крепят рулевую рейку к раме. Правый болт (против движения) снять очень сложно без 10 см. удлинителя на трещотке. Отсоединил провод с датчика поворота рулевой рейки. Открутил головкой на 10 трубки высокого и низкого давления, которые крепятся к рейке около датчика. Потечет жидкость, нужна емкость. Отверткой torx открутил крепления гидроприводов к рейке и отогнул шланги в сторону. Рейка не вылазили из-за корпуса теплового экрана, его тоже нужно открутить (3 болта на 10). После этого левый край рейки (против движения) поднимаем вверх в просвет в сторону капота и освобождаем правую часть. Рейка у нас в руках.

Фотоотчёт

Полностью очищаем. Чистил тряпкой в бензине. Была жутко грязная.

Снимаем пробку пластиковую самодельным ключем. Я сделал из трубки, просверлив в ней два отверстия, и, нарезав резьбу для двух болтиков. Но лучше заранее сделать ключ из трубы диаметром 25 мм и толщиной 3 мм, пропилив в ней 4 усика.

Откручиваем ключом на 15 гайку крепления вала.

Снимаем отверткой torx датчик движения рулевого вала.

Через отверстие датчика кривым гвоздем выталкиваем уплотнительную манжету.

Сверху видим лепестки, которые при движении рулевого вала, меняют магнитное поле вокруг датчика и ЭГУР по этим сигналам понимает, когда нужно добавить обороты. Снимаем стопорное кольцо. Специальных ключей для снятия я не нашел, т.к. они были либо толстыми и не пролезали в отверстие, либо могли погнуть лепестки. В итоге с помощью плоской отвертки и отогнул края стопорного кольца и крючком освободил его через отверстие датчика.

Далее молотком с помощью любого штифта выбиваем вал. Бьем с той стороны где откручивали гайку. Нужно следить за тем, чтобы стопорное кольцо при прохождении через отверстие датчика в нем не заклинило и не перекосилось. У меня перекосилось и срезало сальник вала, благо он был в ремкомплекте.

Видно, что на валу помимо масла есть частички ржавой воды и песка.

С другой стороны ключом на 17 отворачиваем пластиковую пробку, которая через пружину прижимает медный полукруг к рейке. С помощью этого можно регулировать зазор между шестерней и рейкой. Фото не сделал.

С стороны рейки, дальней от вала, есть большая металлическая пробка, фото плохого качества ниже.

Ее нужно открутить. Я ее вытащил, сделав из толстого штыря букву П, засунул ее в отверстия и рожковым ключом на 19 с монтировкой открутил. После этого молотком выбиваем рейку, бъем со стороны зубчатого зацепления в сторону откуда открутили пробку. Вылез вал весь в песке и воде с рисками и ржавчиной. На фото самые ужасные части не попали.

Далее из длинного металлического прута ударами молотка я сделал длинную отвертку 50 см., с помощью него мне удалось расклинить и вытащить внутренний сальник в рейке. Этот метод не очень хорош, т.к. оставляет риски на посадочном месте. Сальник с обратной стороны выбить не удалось, т.к. в корпусе рейки есть опорная часть, которая полностью закрывает сальник, кроме резинового кольца. Посадочное место обезжирил, сальник снаружи обмазал тонким слоем маслостойкого герметика и запрессовал его при помощи трубы.

Для равномерной запрессовки сделал вот такой ключ.

Думал, что делать с ржавым валом. Отец посоветовал его зашлифовать шкуркой. Якобы они так гидроштоки ремонтируют и те работают без утечек 5-10 лет. Вал зашлифовал шкуркой, вначале 100, потом 300, потом 600, потом 1000. Ржавые места исчезли, крупные риски стали гладкими без кромок.

После установки длинной рейки в корпус, одеваем второй сальник и он запрессоывается при вкручивании металлической пробки. Перед установкой сальников трущиеся поверхности нужно смазать гидравлическим маслом.

Сменил сальник на валу. Для этого сбил лепестки на тонкую часть вала, а там отверткой расклинил контактную сварку. У лепестков есть пазы зацепления, которые лучше не портить, а подправить их надфилем для обратной установки. После установки сальника, поставил лепестки на место и закрепил их ниткой с клеем. Как оказалось это нужно делать позднее, пришлось их потом снова снимать. Крепкость крепления лепестков не имеет значения, т.к. они не несут нагрузку, а меняют магнитное поле вокруг датчика. Запоминать положение лепестков по моему мнению не имеет смысла, т.к. датчик регистрирует перемещение рулевого колеса, но не угол. Перемещение влияет на работу ЭГУР, в момент движения вала, ЭГУР добавляет обороты.

Отверткой вытащил второй сальник вала. Вообще поверхность вала была очень хорошей, мог бы сальники не менять, т.к. без спец съемников вероятность плохой установки возрастает, но раз вытащил на всякий случай сменил.

Без сальника

Ставим вал на место без сальника и верхнего подшипника. Под сальником находится подшипник, вначале запрессовываем его. Я использовал свечной ключ.

Затем запрессовываем сальник и одеваем стопорное кольцо.

На лепестки я сделал петлю из медной проволоки, но не затягивал. После установки на нужное место защелкнул замок и затянул тонкогубцами проволоку через отверстие датчика. Скрутку загнул вниз. В этом положении проволока не касается датчика и не мешает вращению вала.

Закрутил назад датчик.

x

Далее собираем в обратном порядке. После сборки проверил, течей нет, усилитель работает.

Как проводится диагностика сальника в условиях сервисного центра

После обращения собственника машины в мастерскую, специалисты помещают ее в периметр ремонтной зоны. Осмотр необходимо проводить последовательно, с разделением на моторный отсек и днище автомобиля. Такая градация поясняется тем, что рейка расположена так, что недостаточно одной обзорности из капота или под днищем, нужно комбинировать. Исходя из этого, изначально мастер проводит визуальную диагностику в моторном отсеке.

Осмотру подлежит внешняя корпусная часть, пыльники, наконечники рулевых тяг, болты – фиксаторы. Если явных дефектов не обнаружено, но поломка не устранена, мастер поднимает автомобиль специальным подъемником завершения процедуры осмотра. Под днищем в области передней оси необходимо оценить состояние нижней части корпуса рейки, выявить место течи. Для объективности нужно пошатать наконечники тяг. Даже самый незначительный люфт будет свидетельствовать о неисправности.

После того, как механизм полноценно обследован, зафиксированы все дефекты, мастер проводит анализ полученной информации, рассчитывает количество необходимых запасных частей. Начинается этап полного демонтажа с последующей заменой изношенных деталей.
