Как механик диагностирует ошибку P0113?

При диагностировании данной ошибки механик выполнит следующее:

• Считает все сохраненные данные и коды ошибок с помощью сканера OBD-II, чтобы выяснить, когда и при каких обстоятельствах появилась ошибка P0113
• Очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0113 снова
• Визуально осмотрит датчик температуры впускного воздуха, а также соответствующие электрические провода и разъем
• Отсоединит разъем датчика температуры впускного воздуха и понаблюдает за показаниями датчика в режиме реального времени, используя сканер. Это поможет определить, произошло ли короткое замыкание внутри датчика или в соответствующих проводах или разъеме

Если проблема не будет обнаружена, механик продолжит диагностирование, следуя процедуре, установленной производителем автомобиля.

P0113 — отказ датчика температуры всасываемого воздуха в двигатель

При возникновении ошибки, Р0113 — указывает о перебоях в работе датчика, контролирующего температуру всасывания воздуха. По-другому, при выскакивании ошибки, можно точно сказать, что был повышен уровень сигнала, исходящего от датчика IAT, основная задача которого контролировать температурный режим воздуха на входе. В других моторах это может быть отдельно взятый датчик, но обычно это обычный датчик, показывающий абсолютное давление.

Выскакиваемый код Р0113 сигнализирует о высокой температуре входящего воздуха, не что иное, как термистор.

Помещается датчик в патрубке воздуховода, возникающее сопротивление связано с изменением температурных режимов, при этом блок управления способствует корректировке ширины импульса, поступающие на форсунки, такое поведение влечет за собой влияние на топливо, а также корректирует угол зажигания на опережение, а также управляет холостым ходом. Очень важными считаются показатели датчика IAT, при запуске авто, при взаимодействии с датчиком ОЖ определяется точное значение временного интервала впрыска, поэтому контролирует запуск двигателя на горячей двигатель. Если возникает проблемная ситуация с датчиком температуры входящего воздуха, происходит изменение сопротивления прямо пропорционально, поэтому возникает ошибка Р0113, под названием IAT, которую можно опознать в ходе диагностики. При непостоянно поступающих показателей с датчика выдается ошибка под названием Р0110.

В каких случаях возникает ошибка р0113

Формирование ошибки происходит в блоке ЕМС, в случае понижение температуры ниже минимальной нормы, в таком случае происходит сигнал входящий увеличивается и выходит из максимального уровня, после чего длится в течение 1-1,5 минуты. Далее сигнал попадает в память, находящейся на приборной панели, после чего включается лампочка индикации, отключение же произойдет только в случае 4х последовательных процессов зажигания, после чего неисправности не обнаружились. Очистка памяти от неисправности произойдет только последовательных 40 процессов зажигания без обнаружения ошибок. В таком случае после вывода кода Р0113 и последующем его сбросом при помощи сканера либо изъятия клемм с АКБ, но лампочка просто так не перестанет зажигаться ведь проблема не была устранена, поэтому обороты продолжать дальше скакать.

Факторы, вызывающие возникновение кода р0113

В основном причины возникновения связаны прежде всего с датчиком входящего воздуха:

1. Исчез контакт в разъёмах питания;
2. Оборван провод датчика IAT;
3. Скопившаяся грязь;
4. Поломка самого датчика температуры входящего воздуха. Что делать для устранения возникшей ошибки по изменение температуры входящего воздуха.

Первым делом, когда на сканеры выскакивает ошибка Р0013, каждый автолюбитель первым делом бросается на поиски данного датчика, чтобы сменить его на новый. Но совершать сразу замену датчика не совсем уместно, ведь даже установив новый, не всегда ошибка исчезнет. Поэтому даже если после смены датчика ошибка продолжает выскакивать нудно искать другую проблему.

Следуете следующим советам:

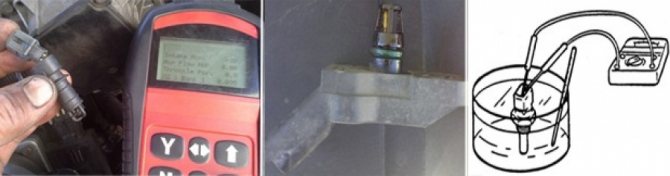

Первым делом измерьте сопротивление датчика IAT при разных показаниях температуры, в таком случае необходимо использовать фен или ёмкость с теплой водой. Для этого проследите, чтобы показания менялись пропорционально, таким образом при себе необязательно иметь таблицу с показаниями технических значений датчиков.

После этого проверяем сохранность контактов и проводки датчика, ведь возможно мог произойти разрыв или произошел процесс окисления.

Для устранения загрязнений стоит воспользоваться карбклинером, ведь скопившиеся карьерные газы могут способствовать выходу из строя датчика.

Только после проделанных выше процедур, можно прибегнуть к самой смене датчика воздуха, расположен он в расходомере, либо располагается на впускном коллекторе. Поэтому вне зависимости от вашей марки машины стоит для начала воспользоваться нашими рекомендациями и первым делом проверьте ДАД и приступить к его очистке, ведь покупка датчика может привести к потере затрат и достаточно больших.

• Дождь нам только в радость. Тест-драйв SUV-шин Viatti Bosco H/T V-238

Смотреть все фото новости >>

Устранение ошибки P0110 P0112 P0113 SFI 1AZ-FE

DTC P0110 Неисправность в цепи датчика температуры воздуха на впуске

DTC P0112 Низкий уровень сигнала на входе цепи датчика температуры воздуха на впуске

DTC P0113 Высокий уровень сигнала на входе цепи датчика температуры воздуха на впуске

1. Датчик температуры воздуха на впуске (IAT), смонтированный на датчике массового расхода воздуха (MAF), контролирует температуру впускного воздуха. В датчике IAT имеется встроенный термистор, сопротивление которого изменяется в зависимости от температуры воздуха на впуске. При понижении температуры воздуха на впуске сопротивление термистора увеличивается. Когда температура повышается, сопротивление падает. Данные колебания сопротивления передаются в ECM в качестве изменения напряжения (см. рис. 1).
2. На датчик IAT подается напряжение 5 В с контакта THA блока ECM через резистор R.
3. Резистор R и датчик IAT соединены последовательно. В результате изменения величины сопротивления датчика IAT, меняется напряжение на контакте THA. На основе этого сигнала ECM увеличивает объем впрыска топлива с целью улучшения ходовых качеств автомобиля при холодном двигателе. УКАЗАНИЕ: При регистрации любого из кодов DTC P0110, P0112 и P0113 блок ЕСМ переходит в аварийный режим работы. Во время работы в аварийном режиме ЕСМ принимает в расчет значение IAT, равное 20°C (68°F). Аварийный режим работы продолжается до тех пор, пока не будет обнаружено нормальное состояние.

УКАЗАНИЕ: При регистрации одного из данных кодов DTC проверьте температуру воздуха на впуске, войдя в следующие меню портативного диагностического прибора: Powertrain / Engine and ECT / Data List / Intake Air.

Ошибка P0113 – опасный сигнал

Появление ошибки P0113 информирует о том, что температурный датчик впускного воздуха не работает. Иначе говоря, IAT-измеритель температуры воздуха, входящего в двигатель, показывает высокую степень сигнала.

Появление ошибки P0113 информирует о том, что температурный датчик впускного воздуха не работает. Иначе говоря, IAT-измеритель температуры воздуха, входящего в двигатель, показывает высокую степень сигнала.

Некоторые двигатели имеют персональные датчики, хотя обычно ими являются датчики абсолютного давления или датчики массового расхода воздуха, имеющие внутренний измеритель давления.

IAT-датчик – это термистор, который устанавливается внутри впускного воздуховода и служит для измерения температуры поступающей в двигатель воздушной массы. Изменения сопротивления IAT-датчика зависят от температуры, и блок электронного управления двигателя (ECM), считывая эти изменения, корректирует ширину импульса передаваемого на инжекторы. В свою очередь, от этого зависят следующие параметры: объем подачи топлива, изменение установки угла опережения зажигания и осуществление управления холостым ходом двигателя.

В каком случае появляется ошибка P0113

Блок электронного управления двигателя выдает ошибку P0113, если на протяжении полутора минут реальная температура остается ниже допустимо минимальной. После выдачи ошибки загорается индикационная лампа. Без устранения проблемы сбросить ошибку не удастся, лампа начнет загораться вновь, а двигатель продолжит работать с «прыгающими» оборотами.

Причины возникновения ошибки P0113

Причин, приводящих к подобной ошибке, не так много, и обычно они связаны с цепью датчика или с ним самим. Ошибка появляется в следующих случаях:

• отсутствие или нестабильное соединение контакта;
• поломка датчика температуры;
• загрязнение чувствительного элемента масляными отходами;
• обрыв провода IAT-датчика;

Варианты решения проблемы

Чаще всего владельцы автомобиля, увидев на табло авто-сканера ошибку с кодом P0113, начинают «судорожно» искать этот датчик, чтобы скорее заменить его. Но торопиться не стоит, ведь причин, как было указано выше, может быть несколько, и не факт, что замена датчика решит эту проблему.

Несколько простых советов помогут самостоятельно выявить источник проблемы и успешно с ним справиться. Итак, необходимо сделать следующее:

1. Выполнить проверку сопротивления IAT-датчика, манипулируя разностью температур. Для этой цели подойдет емкость с теплой водой и мультиметром, либо обычный фен. Сопротивление датчика любой модели авто всегда изменяется пропорционально температуре. Чем ниже температура, тем выше сопротивление, и наоборот. Следовательно, можно обойтись без технической таблицы характеристик датчика, зафиксировав только пропорциональность изменения сопротивления.
2. Проверить проводку и разъемные контакты на вероятность повреждения или окисления.
3. Аккуратно провести очистку чувствительного элемента от масляных загрязнений используя карбклинер, специальную жидкость или технический 70-процентный спирт. Последний необходимо предварительно разогреть до кипения в небольшой емкости. После этого опустить туда датчик на несколько минут. Таким способом окисляются чувствительные элементы датчика. Операцию повторить 4-5 раз.
4. Если после всех вышеперечисленных процедур продолжает появляться ошибка P0113, тогда остается только один способ решения проблемы – менять датчик, находящийся обычно в расходомере или сверху на выпускном коллекторе.

Запомните эти простые рекомендации. Если однажды вы столкнетесь с ошибкой P0113, то не спешите покупать новый датчик. Тем более, некоторые модели стоят довольно дорого. Вместо этого лучше воспользуйтесь нашими советами по чистке прибора. Вполне возможно, что с помощью данной процедуры вы сможете самостоятельно починить датчик воздуха.

Ссылки по теме:

Назад к списку

О чём говорит ошибка

Когда возникает ошибка P0113, первое, что интересует автомобилиста, – это её значение.

Ошибка P0113, записанная в памяти ЭБУ, указывает на отказ со стороны контроллера температуры всасываемого воздуха. А именно наблюдается высокий уровень сигнала.

Это датчик, который следит за температурными показателями воздуха, поступающего непосредственно в двигатель для дальнейшего формирования топливовоздушной смеси.

В некоторых автомобилях используется отдельный датчик для выполнения таких задач. Но чаще всего это является составным компонентом иного контроллера. Это может быть датчик абсолютного давления или же контроллер массового расхода воздуха. Внутри них располагается датчик, контролирующий давление.

Конструктивно элемент располагается в воздушном патрубке. Фактически это термистор. В зависимости от того, какая температура входящего воздуха, сопротивление контроллера меняется. На это реагирует блок управления, который следит за сигналами и поведением устройства. Это позволяет:

• менять ширину подаваемого на форсунки двигателя импульса;
• менять угол опережения зажигания;
• влиять на объём подаваемого горючего;
• управлять стабильным холостым ходом и пр.

Это датчик также часто называют IAT (Intake Air Temperature).

Наибольшее значение параметры датчика имеют в момент запуска силового агрегата. Работая совместно с датчиком жидкости охлаждения, отталкиваясь от их сопротивления, ЭБУ получает точную информацию и определяет оптимальное время для впрыска. Тем самым исключаются проблемы именно при горячем запуске ДВС.

Если данные по сопротивлению передаются некорректно, вылезает ошибка P0113. Если информация вообще не передаётся, тогда будет выскакивать ошибка P0110.

Рассматриваемый код ошибки указывает на то, что текущая плотность поступающего воздуха выше, чем максимальный установленный уровень. То есть температура воздуха, который всасывается в двигатель, низкая. Обычно это связано с нарушением работоспособности контроллера или с его поломкой.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ: С помощью портативного диагностического прибора считайте фиксированные параметры. В этих параметрах отражается состояние двигателя на момент обнаружения неисправности. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, какой была топливовоздушная смесь (обедненной или обогащенной) и пр.

Подсоедините портативный диагностический прибор к DLC3.

Включите зажигание (IG) и включите портативный диагностический прибор.

Выберите следующие элементы меню: Powertrain / Engine and ECT / Data List / Intake Air.

Считайте значение, отображенное на диагностическом приборе.

Номинальное значение / Номинальный режим: То же, что и фактическая температура воздуха на впуске (IAT). Результат:

УКАЗАНИЕ:

1. При наличии обрыва в данной цепи портативный диагностический прибор указывает температуру -40°C (-40°F).

1. При наличии короткого замыкания в данной цепи портативный диагностический прибор указывает температуру 140°C (284°F).

Снова подсоедините разъем датчика массового расхода воздуха.

Подсоедините разъем ECM.

Снова подсоедините разъем датчика массового расхода воздуха.

OK

NG

5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА – ECM)

Отсоедините разъем В1 датчика MAF.

Отсоедините разъем B32 ЕСМ.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Заданные условия
THA (B1-1) или THA (B32-65) — масса	10 кОм или более

Снова подсоедините разъем датчика массового расхода воздуха.

Что делать для устранения ошибки P0113

Чтобы исправить ошибку P0113, рекомендуется придерживаться следующего алгоритма действий:

1. Первое — это проверить работу самого датчика. Сделать это можно при помощи мультиметра и обычного фена. Достаточно подключить мультиметр на измерение сопротивления к датчику, после чего попробовать замерить значения при разных температурах. Разные температуры поступающего воздуха в датчик можно задать при помощи фена. Если сопротивление не меняется при изменении температуры, это говорит о неисправности самого датчика и необходимости его замены или чистки;
2. Перед тем как менять датчик, можно попробовать его «оживить» путем очистки. Для этого можно использовать специальные чистящие средства или карбклинер. После чистки датчика установите его обратно и проведите тест. Если результаты прежние, датчик необходимо менять;
3. Если сам датчик рабочий, то есть сопротивление меняется в зависимости от температуры воздуха, это указывает на проблему в цепи. Нужно проверить контакты разъема, а также саму проводку на разрывы и окисления. Обнаружив проблему, ее следует устранить.

Стоит отметить, что если в результате чистки датчика была устранена проблема, но она вновь себя проявила через некоторое время, это может говорить о выходе из строя воздушного фильтра ДВС.
