Предварительно рассчитать всю длину проводки и на запас добавить примерно 40 сантиметров.

Профессионалы используют моноблок 1 канальный усилитель или несколько моноблоков объединяя их в мост для более мощного звука в авто.

Ещё один провод предназначен для управления сабом. Как качает сабвуфер AUDIOBAHN с накопителем Sony 3f/Без посадок

Для этого необходимо использовать резистор с сопротивлением в 1кОм.

Но и лишняя длина тоже не нужна — достаточно одного метра запаса.

Итак: Сначала, под обшивкой авто, от усилителя до магнитолы прокладываете сигнальный кабель. Если мостовое подключение для усилителя не предусмотрено, нужно подумать, как к автомагнитоле подключить усилитель и сабвуфер, сделав это так, чтобы сигнал был суммированным.

Если усилитель не рабочий на выходе может присутствовать некий уровень постоянного напряжения который спалит Ваш динамик, прям дым пойдет да ужасно : так что все делаете на свой страх и риск Avtousilok. Если мостовое подключение для усилителя не предусмотрено, нужно подумать, как к автомагнитоле подключить усилитель и сабвуфер, сделав это так, чтобы сигнал был суммированным.

В готовых комплектах межблочных проводов всегда есть кабель управления.

Автозвук дома. Как подключать усилители, акустику, сабвуферы?

Автозвук дома. Как подключать усилители, акустику, сабвуферы?

Установка сабвуфера

Установка динамика

Активный сабвуфер обладает двумя корпусами: корпус для усилителя и корпус для самого сабвуфера. В результате этого установка данного прибора несколько упрощается:

• Естественно, следует понимать, что поначалу необходимо разобраться с проводами. Обычно сабвуферы устанавливают под сиденьем водителя. Поскольку сюда ближе всего от АКБ.

Примечание. Но, таким образом, звучащие басы немного приглушаются. Да и вообще, это может мешать самому водителю (излишняя вибрация вряд ли кому-то понравится).

• Поэтому большинство выбирает установку саба в заднем сиденье или на задней полке. Так будет намного более удобно, ведь звук в таком случае будет распределяться по всему салону. Для осуществления данного процесса нужно взять два провода: один тонкий, а другой более широкий. Оба провода соединить с клеммами, имеющимися на сабвуфере. Конец толстого провода – протянуть до аккумулятора и соединить с плюсовой клеммой,а тонкий провод необходимо подсоединить к магнитоле, ведь источник музыки будет идти именно от нее.

Как настроить сабвуфер активный в машине

Примечание. В то же время существуют специальные сабвуферы, которые могут нормально функционировать вне зависимости от магнитолы. В таких случаях к устройству можно подключать флэш карту с уже готовыми композициями.

Процесс настройки автомобильного сабвуфера

Вначале следует сказать, что настраивать это устройство обычно начинают ещё на этапе создания деревянного короба под низкочастотный динамик. Уже тогда учитываются размеры салона машины, мощность подключаемого усилителя и направление музыки, которую водитель предпочитает слушать. Затем начинается тонкая настройка фильтров, на которой мы и сосредоточимся.

Фильтр LPF

LPF включается либо на усилителе сабвуфера, либо в магнитоле. Аббревиатура LPF означает low pass filter. Задача фильтра — пропускать на динамик сабвуфера низкие частоты, обрезая частоты высокие.

Фильтр LPF регулируется отвёрткой

• открывается доступ к регулятору LPF (обычно он располагается на задней стенке усилителя);
• с помощью обычной плоской отвёртки этот регулятор поворачивается по часовой стрелке до частоты в 55–60 Гц. Это оптимальная частота среза для большинства автомобильных сабвуферов среднего ценового диапазона (возможно, в дальнейшем её придётся слегка подкорректировать);

Subsonic

Назначение фильтра Subsonic — обрезать инфразвук. Именно он и вырезает паразитные частоты ниже 25–30 Гц, о которых упоминалось выше. Однако этим фильтром оборудован далеко не каждый сабвуфер, о чём следует помнить.

Регулятор фильтра Subsonic есть не на всех усилителях

• регулятор фильтра Subsonic также располагается на задней крышке сабвуферного усилителя;
• плоской отвёрткой этот регулятор поворачивается на величину, которая будет примерно на 5 Гц ниже частоты фазоинверторного порта;

Пример: если фазоинвертор работает на частоте 40 Гц, то Subsonic следует устанавливать на 35 Гц. А штатную частоту фазоинвертора можно узнать в инструкции к сабвуферу.

Настройка уровня Gain

Gain — это уровень входной чувствительности сабвуфера. И его тоже необходимо отрегулировать (на некоторых усилителях этот уровень обозначается словом Level).

Регулятор уровня Gain вращается плоской отвёрткой

• регулятор Gain может располагаться как на задней, так и на передней панели усилителя. Всё зависит от конкретной модели;
• в ручке регулятора имеется прорезь в виде стрелки, в которую вставляется плоская отвёртка (диапазон регулируемых напряжений обычно варьируется от 0.2 до 5 вольт);
• сначала регулятор Gain выставляется на минимум, после чего с магнитолы на сабвуфер начинает подаваться музыкальный сигнал с постепенным увеличением громкости. Подаётся он до тех пор, пока не появятся первые искажения звука;
• как только это произошло, ручка громкости магнитолы поворачивается обратно до появления чистого звука;
• теперь регулятор Gain с помощью отвёртки поворачивается по часовой стрелке до появления первых искажений;
• после их появления регулятор откручивается назад не пару делений до появления качественного звука;

Установка акустической фазы

Если фазировка настроена верно, то сабвуфер будет звучать вместе с фронтальными колонками. Если же сабвуфер, по ощущениям водителя, грохочет где-то в районе багажника, значит, акустическую фазу следует отрегулировать.

• регулятор фазовращателя находится на передней стенке сабвуферного усилителя и обозначается как Acoustic phase;
• он поворачивается вручную по часовой стрелке до тех пор, пока фаза не «развернётся» под нужным углом и сабвуфер не зазвучит как единое целое с фронтальными динамиками;

Настройка стыка сабвуфера и средних частот

Здесь преследуется следующая задача: максимально точно состыковать по частотам сабвуфер и фронтальные колонки. К примеру, если нижние частоты сабвуфера обрезаны до 60 Гц, а «низ» в колонках выставлен на 100 Гц, то в звучании этих устройств могут возникнуть хорошо различимые на слух провалы. Для их устранения потребуется коррекция фильтра LPF, о которой уже упоминалось.

• музыка, богатая низкими частотами, подаётся на колонки и усилитель сабвуфера;
• регулятор фильтра LPF поворачивается отвёрткой вначале на пару делений против часовой стрелки, а если провалы не исчезли — на три деления по часовой стрелке. Обычно этого бывает достаточно для точной стыковки частот колонок и сабвуфера;

Видео: настройка сабвуфера в автомобиле

Итак, для точной настройки сабвуфера автовладельцу придётся больше полагаться на субъективные ощущения, а не на показания приборов. Объяснение этому простое: машины у всех разные, предпочитаемая музыка — тоже разная, да и конструкции сабвуферов могут существенно отличаться. Но даже в таких условиях необходимо уделить самое пристальное внимание настройке фильтров. Потому что без этого сабвуфер не будет звучать в полную силу.

Как подключить автомобильный усилитель

Как настроить сабвуфер (сабвуферный усилитель)

Subwoofer Setup & Optimization — MartinLogan

Особенности активных сабвуферов

Рассмотрим основные особенности активных сабвуферов:

• Несмотря на то, что выглядят они многообещающе, последние обладают довольно слабыми встроенными усилителями басов. В результате звук будет нормальным только в том случае, если слушать его с небольшой громкостью. А если увеличивать его, то будут слышны небольшие искажения. Именно из-за этого эксперты советуют сразу установить не активный, а пассивный динамик.

Совет. Исправить ситуацию поможет только правильная настройка активного саба.

• При этом более мощные активные сабвуферы можно купить за ту же цену, что и пассивный сабвуфер с дополнительным усилителем. Такое устройство называют моноблоком.

Примечание. Слушать классическую или другую сложную музыку с большой громкостью почти невозможно, так как будет тяжело распознать саму композицию.

Как настроить активный сабвуфер в машине

• Если в машину не помещается обычный активный саб, то сюда устанавливается плоский сабвуфер, поскольку он имеет меньшие размеры. Такое устройство удобно для размещения под сиденьем водителя. За счет этого будет сэкономлено немало пространства. Естественно, что от одного плоского сабвуфера не будет толку, поэтому надо установить сразу два, поскольку они по отдельности обладают малой мощностью. Желательно, чтобы один устанавливался под сиденьем водителя, а второй – под сиденьем пассажира.

Пассивный сабвуфер и основные отличия

Пассивный сабвуфер отличается от активного следующими чертами:

• У него нет встроенного усилителя звука. Несмотря на это, большинство автолюбителей выбирает пассивные сабвуферы.
• Можно подобрать к такому сабвуферу усилитель, который будет максимально точно подходить к нему. Особенно важно, чтобы звучание получалось чистым и без искажений.

Примечание. Желая выбрать к сабвуферу моноблок, следует учитывать, что мощность самого устройства должна быть меньшей, нежели мощность усилителя. Это нужно для того, чтобы усилитель не перегревался, работая с максимальной мощностью.

• Хотя кажется, что установка пассивного саба – простое занятие, она имеет массу нюансов (собственно, это же можно сказать и об активном сабвуфере).

Как подключить сабвуфер к усилителю

Одноканальное подключение

Подключить сабвуфер к усилителю не сложно, достаточно соединить выходной аудио разъем усилителя с катушкой или катушками сабвуфера с помощью акустических проводов.

Провода не должны быть тонкими. В большинстве случаев выбирайте медную проводку сечением 4 мм и никаких проблем не будет.

Подключение акустических проводов

Такая схема подключения сабвуфера подойдет для одного канала усилителя или моноблока.

Моноблкок – одноканальный усилитель, предназначенный специально для сабвуферов.

Подключение к сабвуферу через клеммник

Подключение к сабвуферу напрямую

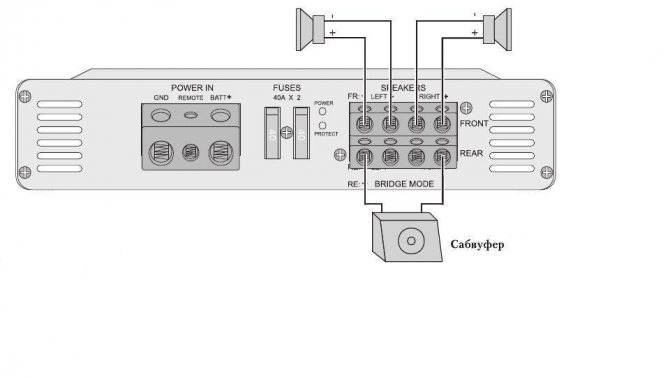

Подключение сабвуфера мостом

В случае использования многоканального усилителя, саб можно подключить к двум каналам одновременно, используя минус одного и плюс другого, такое подключение называется мостовым, при данном способе мощность выдаваемая усилителем значительно увеличивается (конкретные цифры смотрите в характеристиках).

Так можно подключить сабвуфер к двух или к четырехканальному усилителю, используя 2 канала для акустики, а оставшиеся 2 для сабвуфера.

Для подключения сабвуфера мостом, убедитесь что ваш усилитель поддерживает такую возможность.

Если подключить низкочастотный динамик к усилителю изменив полярность, то есть плюс сабвуфера подключить к минусу выхода усилителя и наоборот, то динамик будет работать в противофазе, ничего страшного в этом нет, иногда такое подключение используется намеренно, если в усилителе нет фазовой регулировки (подробнее о регулировке фазы).

Подключение катушек сабвуфера

В технической документации на сабвуфер написано сопротивление его катушек (1 Ом, 2 Ом, 4 Ом, редко 0.5 Ом), а в технической документации усилителя указано с какими сопротивлениями он может работать, сведения эти нужны для того, что бы вы правильно и эффективно подключили сабвуфер к усилителю. Чем меньше сопротивление у саба, тем больше мощности выдаст усилитель, при условии что он может работать при данном сопротивлении. Сабвуферный динамик может иметь несколько катушек (1 или 2, редко 4).

При последовательном соединении катушек сопротивление увеличивается, при параллельном уменьшается. Если не хотите учить определения и считать дроби, просто сохраните себе эту шпаргалку (параллельное и последовательное подключение).

Насколько Ом подключать сабвуфер

Чем выше сопротивление — тем лучше качество звучания, чем ниже — тем больше мощности отдает усилитель. Если вам нужно много громкого баса, то включайте в минимум который может обеспечить усилитель, а если на первом месте общее качество звучание системы, то это 2 Ом или 4 Ом в зависимости от выдаваемой мощности.

Видео о том, как подключить 2 сабвуфера и больше. Схема подключения сабвуфера 2х2 Ом, 4х4 Ом, 1х1 Ом. Последовательное подключение динамиков. Параллельное подключение динамиков. Основные принципы.

Удачных подключений!

Настройка или как изготовить корпус

Как правильно настроить активный сабвуфер в машине

Чтобы сабвуферный динамик нормально функционировал, необходимо сделать для него качественный корпус. Именно от качества сабвуферного ящика зависит его дальнейшее звучание:

• Если литраж ящика будет неверным, то динамик не будет играть. От него будут издаваться звуки, напоминающие хрипение.
• Имея хлипкий сабвуферный ящик, нельзя будет достигнуть четкого баса. Напротив, он всегда будет плохо слышимым.
• Необходимо, чтобы корпус обладал правильной формой, иначе внутри него могут образовываться «стоячие волны», влияющие на качество звучания.

Одними из лучших корпусов являются те, которые делаются на заказ. Производителю нужно предоставить размеры динамика или его самого. За счет этого будут учтены все тонкости и нюансы устройства, поэтому звучание не будет примитивным.
