Ввиду постоянного ухудшения экологических условий и для снижения (к сожалению, абсолютной ликвидации загрязняющих источников на данный момент достичь пока не удалось) загрязнения окружающей среды правительствами многих стран мира были введены крайне жесткие требования к выбросам выхлопных газов (т.е. были введены нормы содержания вредных веществ в автомобильных выхлопах). Поэтому для этих целей в автомобилестроении начали применять специальной устройство – катализатор, который отвечает за снижение концентрации вредных продуктов сгорания в выхлопных газах.

Катализатор является важным узлом в выхлопной системе. Но для того, чтобы он работал с максимальной эффективностью, требуется соблюдение строго определенных условий (постоянный контроль состава подаваемой топливной смеси и % содержания воздуха на выходе). Без их соблюдения катализатор довольно быстро выйдет из строя, и перестанет выполнять свои функции.

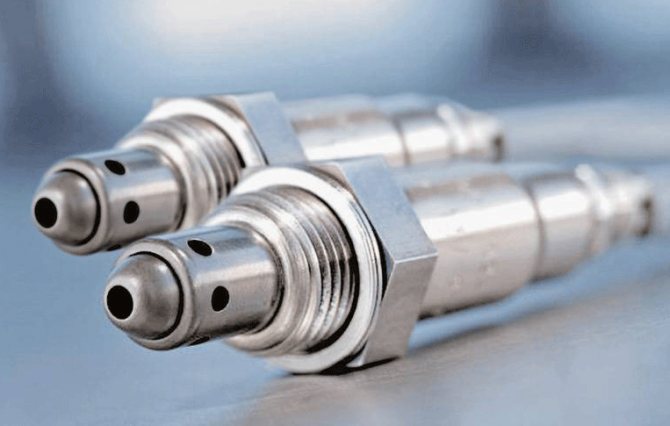

Именно для поддержания оптимальной работы катализатора инженерами было разработано решение в виде специального кислородного датчика, который также носит название «Лямбда зонд» (от буквы греческого алфавита «L» — «лямбда», которая в автомобилестроении обозначает коэффициент избытка воздуха в воздушно-топливной смеси).

Принцип работы лямбда зонда

С одной стороны, схема работы данного устройства довольно несложная. Заключается она в измерении концентраций кислорода при выходе из выпускного коллектора и затем после прохождения выхлопных газов через катализатор. Тем самым осуществляется контроль работы катализатора. Но на самом деле принцип действия кислородных датчиков немного сложнее, и сейчас попробуем понять, как работает лямбда зонд.

Замеры концентрации кислорода осуществляются двумя специальными электродами, которые вступают в реакцию с воздушной смесью. Полученные результаты затем преобразовываются в электрические импульсы, которые передаются на электронный блок управления двигателем (ЭБУ). Но, если говорить более понятным языком, то при появлении изменения в соотношении концентрации атмосферного воздуха и воздуха, оставшегося после сгорания топлива, напряжение между электродами меняется (уменьшается при повышенном содержании воздуха и увеличивается при пониженном).

После того, как лямбда зонд измерит напряжение между электродами, он пересылает эти данные на ЭБУ, который сравнивает полученные показания с нормативными показателями, которые записаны в его памяти. При необходимости (если напряжение выходит за нормы) ЭБУ производит корректировку состава подаваемой воздушно-топливной смеси.

Кислородные датчики начинают измерять концентрацию воздуха только в том случае, когда достигается оптимальная температура двигателя. Поэтому для снятия необходимых показателей и поддержания нормы выброса загрязнителей применяется специальный подогреваемый кислородный датчик (под корпусом которого находится подогревающая система, напрямую подсоединяемая к электрической системе автомобиля). Провода лямбда зонда плотно удерживаются благодаря уплотнительным манжетам и керамическому изолятору.

Обманка кислородного датчика своими руками

Не допуская затягивания регулярного техосмотра – в частности, для лямбда датчика он происходит через каждые 30 тыс. км – владелец авто обеспечивает бесперебойную эксплуатацию прибора. Через 100 тыс. км, ему требуется полная замена.

Если с добросовестным отношением к автомобилю все в порядке, то контролировать качество топлива – не удастся. В результате нагар или отложения свинца станут причиной постоянного реагирования светового индикатора Check Engine. Чтобы автовладельца это не беспокоило, проблему решают с помощью обманки.

Типы конструкций

В зависимости от финансовых возможностей, своими руками изготавливают бронзовые детали проставки, покупают технологические электронные варианты, устраивают перепрошивку всего блока управления. Опишем подробно каждый способ:

Самодельное устройство

Корпус представляет собой бронзовую деталь, отличающуюся высоким сопротивлением к температуре. Размеры строго согласованы с датчиком, во избежание просачивания выхлопных паров. Отверстие для их выхода в проставку не более 3 мм.

Принцип действия устройства таков: керамическая крошка внутри цилиндра покрытая слоем катализатора под действием выхлопного газа и кислорода окисляется, отчего концентрация снижается, и датчик принимает значение за норму. Вариант бюджетен, однако, для автомобилей высокой ценовой категории неприемлем – в конце концов, автоматика должна работать на результат.

Электронная обманка

Специалисты в пайке схем могут «сварганить» обманку для кислородного датчика своими руками. Для этого требуется конденсатор или резистор. Тот автолюбитель, чьи знания ограничены, воспользоваться способом не может – непонимание процессов грозит негативно сказаться на всем блоке управления. Для решения вопроса приобретается готовая конструкция. Принцип действия эмулятора с микропроцессором таков:

• Микросхема оценивает концентрацию газа и анализирует сигнал с первого датчика.
• После этого формирует импульс соответствующий сигналу со второго.
• Как результат, получаются средние показания, не влияющие на нормальную работу блока управления, так как значение на входе всегда меньше критического.

Перепрошивка

Обмануть кислородный лямбда датчик, возможно, с помощью кардинальной перепрошивки блока управления. Суть заключается в отсутствии реакции на сигнал после катализатора – датчик реагирует только на состояние узла, установленного перед катализатором, то есть где выхлопные пары отсутствуют или есть в малом, не влияющем на результат анализа, количестве.

Внимание! Гарантийные сервисы откажутся выполнять работу, так как это противоречит нормальному обслуживанию авто – любой узел должен работать и реагировать на нештатные ситуации.

Это особенно касается новых автомобилей. Поэтому прошивка приобретается самостоятельно – ни в коем случае не через интернет – или устанавливается у доморощенных умельцев. В противном случае ущерб, нанесенный авто в будущем не должен вызывать недоумения у собственника машины.

Расположение кислородного датчика

Установка первого лямбда зонда производится в выпускном коллекторе. При этом подключение зондов происходит непосредственно перед тем местом, где находится катализатор (для обеспечения его бесперебойной и длительной работы). В двигателях некоторых марок автомобилей на производстве осуществляется установка второго лямбда зонда. Наличие второго лямбда зонда дает возможность значительно повысить эффективность измерения концентрации воздуха, получая более точные показатели. Благодаря этому катализатор будет работать намного дольше и лучше, а количество выбрасываемых в атмосферу вредных веществ заметно снизится.

По своей конструкции кислородные датчики подразделяются на такие типы:

• Широкополосный лямбда зонд (ШЛЗ). Применяется как входной датчик.
• Двухточечный лямбда зонд (ДЛЗ). Устанавливается как перед, так и за катализатором. Измеряет содержание воздуха в выхлопе автомобиля и атмосфере.

Признаки неисправности лямбда зонда

• При езде со сломанным кислородным датчиком ЭБУ начинает регулировать состав топливно-воздушной смеси согласно тем параметрам (к слову, довольно усредненным), которые записаны в памяти данного устройства. При этом состав топливной смеси весьма далек от нормативных показателей.
• Повышается расход топлива (этот симптом является одним из ключевых сигналов о поломке кислородного датчика). Двигатель на холостом ходу начинает неустойчиво работать.
• Повышение содержания вредных выбросов.
• Определенные модели автомобилей при поломке кислородного датчика реагируют довольно неадекватно. ЭБУ начинает нагнетать в цилиндры все больше горючего, в результате чего запас топлива израсходуется крайне быстро. Выхлопные газы приобретают ярко выраженный черный цвет, а нагрузка на двигатель значительно повышается.

Для дальнейшей езды можно отключить лямбда зонд, но рано или поздно все равно придется обращаться в автосервис. Одним из самых простых и эффективных решений проблемы является установка обманок лямбда зонда. Они позволяют погасить чек на приборной панели и позволить блоку управления двигателем перейти на штатный режим работы.

Диагностика топливных устройств

Датчик кислорода расположен в эпицентре сжигания топлива. Состав бензина оказывает значительное влияние на его работу. Если он не соответствует ГОСТу и содержит много примесей свинца, то будет выдавать сигнал ошибки на электронный блок управления или вообще выйдет из строя. Бывают и другие причины сбоев:

1. Механическая вибрация и интенсивная работа автомобиля приводят к повреждению или выгоранию корпуса устройства, после чего оно не подлежит восстановлению. Рациональное решение — приобрести новый прибор.
2. Неправильная работа системы топливоподачи. Если топливовоздушная смесь не полностью сгорает, сажа начинает оседать на корпусе зонда, а также попадает внутрь через отверстия для впуска воздуха. При первой чистке устройства можно устранить проблему, но если сбои будут возникать часто, тогда необходимо установить новое устройство.

Диагностика на специализированном оборудовании даст самый точный ответ о поломках. Обнаружить неисправность датчика можно и самостоятельно, достаточно внимательно ознакомиться с его характеристиками, после чего водитель сможет принять решение о том, можно ли чистить лямбда-зонд.

Ремонт лямбда зонда

Перед тем, как произвести необходимые ремонтные работы, необходимо выкрутить кислородный датчик. Для этого в большинстве случаев необходимо наличие одного инструмента – разводного ключа. С его помощью можно легко откручивать зонд. Но перед тем, как открутить это устройство, тщательно осмотрите его корпус на наличие ржавчины. Отложения чаще всего находятся в месте прикрепления датчика к посадочному месту. Поэтому снятие лямбда зонда, корпус которого частично покрыт ржавчиной, лучше доверить опытным мастерам в автосервисе.

Как почистить лямбда зонд?

Для снятия нагара с кислородного датчика можно использовать ортофосфорную кислоту комнатной температуры. Замачивание зонда в данном веществе на протяжении 10 минут способствует удалению посторонних отложений, а также осевшего свинца со стержня устройства. Но нельзя держать зонд в кислоте слишком долго, так как это приведет к повреждению платиновых электродов.

Для большого количества автолюбителей замена лямбда зонда – это лучшее решение проблемы его неисправностей, так как в этом случае отпадает необходимость траты времени на чистку лямбда зонда и проведение сопутствующих операций. Поэтому для поддержания оптимальной работы катализатора рекомендуется менять кислородный датчик каждые 2-3 года (сохраняя чек для возможной замены по гарантии). Но, так как он может сломаться раньше указанного срока, то для предотвращения этого рекомендуется регулярная проверка лямбда зонда.

А если неисправен лямбда-зонд — Автоцентр.ua

Лямбда-зонд – один из элементов системы питания инжекторных автомобилей, который в наших условиях эксплуатации может создавать проблемы. Как их избежать?

Назначение

Греческая лямбда в автомобилестроении обозначает коэффициент избытка воздуха в топливовоздушной смеси. Отсюда и пошло название датчика, который измеряет этот коэффициент, а точнее – остаточный кислород (О2) в отработавших газах (другое название – датчик кислорода). Назначение датчика – предоставить ЭБУ двигателя информацию, позволяющую определить характер сгорания топлива. Это необходимо для создания нормальных условий работы каталитического нейтрализатора отработавших газов. Дело в том, что «окно» эффективной работы катализатора очень узкое, когда в цилиндрах сгорает 14,6–14,8 части воздуха и 1 часть топлива (при сгорании такой смеси лямбда = 1±0,01). Обеспечить такое точное регулирование состава топливо-воздушной смеси возможно только с помощью систем питания с электронным впрыском топлива. Лямбда-зонд в этих системах выполняет функцию контролера в выпускном тракте.

Лямбда-зонд: причины и симптомы поломок

Нарушения в работе или даже отказ лямбда-зонда может произойти из-за:

Сильно сокращают срок службы лямбда-зонда плохое состояние маслосъемных колец, попадание антифриза в цилиндры и выпускные трубопроводы, обогащенная топливо-воздушная смесь.

При неисправном лямбда-зонде содержание СО в выхлопе возрастает с 0,1–0,3% до 3–7%. Уменьшить его значение в большинстве старых моторов без замены датчика сложно, т. к. запаса хода регулятора качества смеси потенциометра может не хватить. В автомобилях с двумя лямбда-зондами в случае отказа второго датчика добиться нормальной работы двигателя без серьезного вмешательства в электронику невозможно.

Лямбда-зонд: лечение неисправности

Технологии ремонта неисправных лямбда-зондов не существует – в случае поломки они подлежат замене. Однако наши «дяди Васи» все-таки разработали методику восстановления этих датчиков, но эффективна она не во всех случаях. Чаще всего он перестает работать из-за отложений нагара на чувствительном элементе под защитным колпачком. Если налет удалить, работоспособность «лямбды» восстанавливается. Очистить чувствительный элемент датчика можно, промыв его в ортофосфорной кислоте, которая за 10–20 минут разъедает загрязнения, не уничтожая электроды с редкоземельными металлами. Эффективнее чистить лямбда-зонд после снятия защитного колпачка на токарном станке и мойки с использованием тонкой кисточки. Но делать это целесообразно, если есть возможность закрепить колпачок с помощью аргоновой сварки. После промывки датчик следует ополоснуть водой и просушить. Если мойка не помогает, значит, «лямбду» нужно менять. Стоимость мойки значительно меньше, чем стоимость нового лямбда-зонда (от 300 грн.). Можно заменить неподогреваемый датчик на подогреваемый (но не наоборот!). При несовместимости разъемов недостающую электроцепь подогрева проложите самостоятельно, а вместо разъема используйте универсальные автомобильные контакты.

Лямбда-зонд: диагностика

Специалисты Bosch рекомендуют проверять лямбда-зонд и систему регулирования топливной смеси каждые 30 тыс. км пробега.

Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после его разогрева до температуры 300–400°С. Только в таких условиях циркониевый электролит приобретает проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения. Поэтому сигнал лямбда-зонда проверяется при включенном и прогретом двигателе. Для измерения лучше подходит осциллограф, чем мультиметр, поскольку с его помощью наиболее точно оценивается форма и частота сигнала.

Затем измеряется сопротивление нагревателя датчика (при отсоединенном штекере), составляющее при комнатной температуре от 2 до 14 Ом (согласно требованиям производителя). Далее проверяется напряжение, подведенное к нагревателю: при включенном зажигании и подсоединенном разъеме зонда оно должно составлять не менее 10,5 В. Если это значение ниже, необходимо тщательно проверить напряжение батареи, кабели и соединения.

Лямбда-зонд: тонкости монтажа

Юрий Дацык Фото Bosch, GM

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как проверить лямбда зонд тестером?

Для проверки работоспособности кислородного датчика используются специальные считывающие устройства – тестеры (более точное название – «мультиметры»), которые сочетают в себе функции нескольких измерительных приборов.

Перед тем, как проверить лямбда зонд мультиметром, необходимо завести автомобиль, дать двигателю прогреться и после заглушить его. Затем, после осмотра зонда на предмет загрязнений (которые необходимо удалить, либо при их отсутствии) необходимо подключить мультиметр к лямбда зонду (который предварительно отсоединяется от колодки). После нужно завести автомобиль и довести количество оборотов до 2500. Если показания тестера не превышают при этом 0,9 Вт, то датчик исправен. В противном случае (если показатель меньше 0,8 Вт) иного выхода, кроме как поменять лямбда зонд, нет. При этом необходимо учитывать их распиновку.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Методы очистки

Чем промыть лямбда-зонд? Сегодня практикуются два основных способа. Рассмотрим их:

1. Чистка лямбда-зонда ортофосфорной кислотой. Ортофосфорная кислота наливается в небольшую емкость так, чтобы датчик погрузился в нее приблизительно на 2/3. Перед началом процедуры рекомендуется немного прогреть тело зонда. Но не нужно прокаливать его до высокой температуры. Максимум до 70-80 °C. Дело в том, что если раскаленный датчик поместить в холодную кислоту, то из-за резких температурных перепадов может лопнуть керамический нагреватель. Также не стоит погружать зонд полностью. С тыльной стороны в него должен поступать кислород извне, который нужен для корректной работы. Если залить эту полость кислотой, то это может сказаться на работоспособности. Датчик оставляется в кислоте на 2-3 часа. После промывается водой, продувается сжатым воздухом или сушится феном.
2. Чистка лямбда-зонда очистителем карбюраторов. Технически не отличается от этой же процедуры с применением ортофосфорной кислоты. Разница заключается в том, что зонд в этом случае нагревать не нужно. Этот метод считается менее эффективным и используется при небольших загрязнениях или в качестве профилактических мер.

Судя по отзывам автовладельцев, чистка вышеперечисленными способами помогает менее чем в половине случаев. И здесь основная причина неудач – неверная оценка состояния датчика или игнорирование необходимости в расшифровке ошибок. Если же проблема заключалась в загрязнении – промывка, как правило, помогает.
