Трос ручника ВАЗ 2114 – именно с его помощью мы взаимодействуем с тормозами задних колес (тормозными барабанами). Другое название «ручника» – стояночный тормоз. Многие считают, что и без него неплохо живется, мол, да кто вообще сейчас ставит на ручник при стопе? Но вы не забывайте, что четырнадцатая – это коробка на механке, с нашими пробками под горку ручник очень даже пригодится, а так же, на стоянке шанс угона тачки резко снижается, плюс в повороты по зиме заходить можно эффектно! Все, кто хоть раз сам домкратил тачку, знают о необходимости поставить на ручник. Если придумали в машину ручной тормоз – он должен работать исправно. Но работает он не всегда. Трос ручника

Натяжка ручного тормоза на ВАЗ 2114

Автомобиль ВАЗ 2114 обладает неплохими характеристиками, надежностью и ремонтопригодностью. Но это не позволяет застраховаться полностью от возможных поломок.

Учитывая состояние отечественных дорог, не удивительно, что чаще всего автовладельцы обращаются на СТО с проблемами в тормозной системе или подвеске.

Яркий пример поломки — это проблемы с ручным тормозом. Точнее с тросиками, которые отвечают за блокировку задних колес и не позволяют машине двигаться до тех пор, пока ручник не будет возвращен в исходное положение.

Не важно, пользуетесь ли вы ручным тормозом или нет, рано или поздно вам потребуется задействовать данную систему. А если ручник приходится выживать регулярно, тогда и вовсе не возникает споров относительно необходимости срочно решить проблему.

Устройство стояночного тормоза

За счет простой конструкции, механический тип ручника получил наибольшее распространение. Но есть и другие разновидности, которые реже встречаются: гидравлические и электромеханические. Также различают ручник по типу тормозных механизмов: барабанный, кулачковый, винтовой. В салон автомобиля выводится специальный рычаг, с активацией которого блокируются колеса.

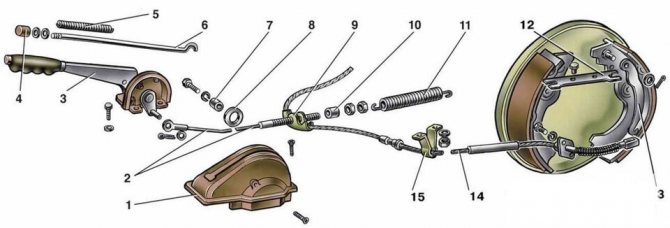

Схема стояночного тормоза:

• задний и передний трос;
• рычаг ручного привода;
• распорная втулка и планка;
• пружина тяги;
• оттяжная пружина.

В зависимости от модификации ручника, в его компоновку включено от двух до трех тросов. Вариант с тремя натяжными тросами считается самым эффективным, и по этому самым популярным. В такой конструкции два передних троса соединены с элементами тормозной системы, а последний – задний, – непосредственно с рычагом управления.

Конструкция

Многие ошибочно полагают, что ручник — это простой рычаг, расположенный возле коробки передач, по правую руку от водителя. На самом деле это целая система элементов, которые связаны друг с другом.

При выходе из строя ручного тормоза, в 90% случаев виновником выступает трос или пара тросов, которые идут на задние тормозные колодки от уравнителя.

Для определения причин отказа в работе ручника, необходимо разобраться в схеме устройства и его компонентах.

Устройство включает в себя целый ряд конструктивных элементов. А именно:

1. Рычаг;
2. Тяга;
3. Пружины;
4. Кнопка рычага;
5. Ось главного троса;
6. Болты;
7. Шайбы;
8. Привод;
9. Уравнитель;
10. Чехол;
11. Контргайки;
12. Шплинты;
13. Правый и левый рычаг;
14. Разжимная левая и правая планка;
15. Стопорная шайба и пр.

Натяжение

Итак, разобравшись в схеме, можно приступать к процедуре подтяжки тросиков ручного тормоза.

Натяжка

Процедура натяжения выглядит следующим образом.

• Установите автомобиль на эстакаде или яме. При отсутствии гаража и возможность или желании провести процедуру на СТО, воспользуйтесь домкратом. На домкрате поднимается задняя часть автомобиля. Самый крайний вариант — бордюр, на который загоняется автомобиль и вам остается только залезть под него.
• Включите на коробке передач первую скорость и поставьте машину на ручник, потянув рычаг вверх.
• Идеальное количество щелчков хода ручного тормоза составляет от 2 до 5. Если их меньше или больше, легче предпринять соответствующие меры по натяжению троса.
• Если щелчков меньше 2, тогда трос надо будет удлинить. Если же щелчков больше пяти, тогда тросики укорачиваются.
• Удлинение троса — это его расслабление. Для этого откручивается контргайка. При затяжке троса контргайку нужно наоборот закручивать.
• Прежде чем приступить к поиску необходимой гайки на днище автомобиля, до упора отпустите рычаг ручного тормоза.
• Возьмите с собой под автомобиль для ключа на 13 миллиметров и отправляйтесь вниз.
• Отыщите уравнитель троса натяжения ручного тормоза. Это тот самый элемент, от которого основной трос ручника делится на два тросика.
• В некоторых случаях получить доступ к уравнителю просто так не получится, поскольку мешают держатели глушителя, выполненные из резины. В такой ситуации их лучше снять. Сделать это не сложно, зато работать с ручником будет намного легче.
• Теперь перед вами есть две гайки. Одна простая гайка, а вторая — контргайка. Имея в руках два ключа, первым зафиксируйте гайку, а вторым начинайте откручивать или закручивать контрирующую гайку. Будьте внимательными и следите, чтобы гайка не начала проворачиваться.
• Учитывая состояние ручного тормоза и необходимость ослабить или натянуть рычаг, крутим контргайку в соответствующую сторону. Не забывайте, какое количество щелчков является оптимальным.
• Закрутите или открутите контргайку, получив необходимую степень натяжения.

Меняем рычаг ручника на автомобилях ЛАДА Самара.

Фото и видео инструкция для всех, у кого сломался рычаг стояночного тормоза на автомобилях ваз 2114, 2113, 2115.

Для того, чтобы снять рычаг ручного тормоза нам понадобится эстакада или яма. Можно, конечно обойтись и домкратом.

Снятие рычага стояночного тормоза

1. Снимаем уравниватель тросов.
2. Снимаем защитный чехол с регулировочной тяги.
3. Снимаем накладку туннеля пола.
4. Откручиваем саморез переднего крепления кронштейна выключателя контрольной лампы включения стояночного тормоза.
5. Торцовым ключом на 10 мм отворачиваем два болта заднего крепления кронштейна выключателя контрольной лампы включения стояночного тормоза.
6. Снимаем кронштейн и отсоединяем наконечник провода от вывода выключателя.
7. Торцовым ключом на 10 мм отворачиваем два оставшихся болта крепления кронштейна рычага стояночного тормоза.
8. Снимаем рычаг стояночного тормоза в сборе с кронштейном и регулировочной тягой.
9. Для снятия регулировочной тяги плоскогубцами вынимаем шплинт из осевого пальца. Снимаем с пальца шайбу и тягу.

Установка рычага стояночного тормоза

1. Устанавливаем на рычаг тягу, шайбу и фиксируем их шплинтом.

2. Устанавливаем рычаг и кронштейн выключателя в обратной последовательности.

3. Наносим на резьбовую часть регулировочной тяги пластичную смазку (Литол-24), устанавливаем на тягу уравнитель, регулировочную гайку и контргайку.

4. Регулируем ход рычага стояночного тормоза.

Видео, как починить кнопку ручника:

remont2114.ru

Проверка

Но если вы там покрутили гайки, это еще не гарантия того, что теперь ручник работает идеально. В этом нужно наглядно удостовериться.

Для этого достаточно пройти последовательный этап проверочных мероприятий.

Если проверка показала, что ручник все равно не держит, даже если трос был натянут четко согласно инструкции, вероятно ручник попросту износился и требуется замена троса.

Признаки необходимости замены

Не редко на ВАЗ 2114 трос ручного тормоза ржавеет, в результате чего он обрывается или ослабевает настолько, что никакая подтяжка уже не сможет вернуть его прежнюю функциональность.

При первых же признаках износа троса следует подумать над его заменой. Проявляться эта проблема может следующим образом:

1. Ручник не способен выдерживать нужную тягу;
2. Барабанные тормозные механизмы перегреваются;
3. При натяжении рычага стояночного тормоза трос не реагирует на ваши действия;
4. Оболочка троса серьезно износилась.

Для проверки работоспособности ручного тормоза достаточно осуществить одно простое действие. Поставьте машину на ровную площадку, включите ручной тормоз, выйдите из автомобиля и попробуйте толкнуть как следует. Если началось движение, трос умер и нуждается в срочной замене.

Демонтаж и замена

Перепутать трос от ручника с чем-либо другим под днищем вашего ВАЗ 2114 сложно, что существенно упрощает процедуру ремонта и замены.

Демонтажные работы

• Советуем заранее привести автомобиль в порядок с точки зрения чистоты. Так вам будет проще отыскать все гайки и крепежи.
• Дополнительно гайки обработайте с помощью всемогущего средства WD40. Так вам будет намного проще открутить порой прикипающие и ржавеющие гайки.
• Поставьте рычаг ручника до упора вниз.
• Начните с регулировочной гайки и контргайки, которыми вы не так давно пытались натянуть ослабший трос. В данной ситуации следует ослабить гайки и вынуть их с тяги ручника.
• Извлеките шайбы и уравнитель троса. Хотя это можно сделать и после того, как вы поднимите автомобиль на домкрате. Но обязательно перед тем как снимать колеса.
• Поднимите заднюю часть автомобиля с помощью домкрата, открутите болты колес и снимите их.
• Постучите по стопорным шпилькам тормозных барабанов. Это позволить их снять с тормозных колодок.
• Снимите колодку.
• От уравнителя теперь нужно отсоединить наконечники двух тросиков. Фиксаторы извлекаются со своих мест самыми простыми плоскогубцами, так что не заморачивайтесь.
• На сдвинутом распорном рычаге имеются крючки, с которых снимается петля троса.
• Оболочку троса нужно демонтировать со всей подвески задней части авто. Для этого предварительно откручиваются крепежные болты.
• Вытягивайте трос из отверстий через тормозные щитки.
• От старого троса мы избавились, потому остается только вернуть на место старого новый элемент. Процедура выполняется четко в обратной последовательности. Проденьте новые тросы в шайбы и зацепите петли. Можно дополнительно сделать бобышек — это специальный зажимчик, который позволяет еще крепче зафиксировать трос.
• Соберите всю разобранную конструкцию колеса.
• Проложите трос по подвеске через оболочку, и закрепите болты.
• Подтяните ручник в салоне.
• Проверьте правильность натяжения и работы нового ручного тормоза, а точнее тросика.

Не редко из-за стояночного тормоза возникает неприятный скрип сзади. Меняя тросик, вы можете одновременно избавиться от этой проблемы. Для этого под крепежи троса на рамах кузова устанавливаются резиновые уплотнители.

Замена троса ручника на ВАЗ-2113, 2114, 2115

Трос стояночного тормоза — это то устройство, благодаря которому осуществляется взаимодействие с тормозами задних колес. Всем известный ручник сейчас мало используется при остановке на перекрестке, но на механике, ВАЗ-2114 например, очень удобно воспользоваться им на крутом спуске.

На разворотах, правильно используя ручник, можно существенно уменьшить радиус поворота. А если машину приходится домкратить, то без ручника приходится тяжело.

Ручной тормоз должен держать автомобиль на склоне. Для проверки нужно поставить машину на ровном месте, поставить на ручник и сильно толкнуть. Если покатится, то трос пора менять.

Неисправности троса

1. Со временем трос растягивается. Не держит машину даже после того, как его подтянули.
2. Начинают рваться нити троса.
3. Порвался сам трос.
4. Даже после смазки трос с трудом перемещается в оболочке.
5. Трос закисает.

Нормальное функционирование стояночного тормоза часто помогает восстановить смазка троса. Если проводить эту процедуру регулярно один раз в год (обычно это делают перед морозами), то можно забыть о ситуациях, когда отказывает ручник.

Трос прослужит дольше, так как будет хорошо защищен от промерзания. Тормозная система будет работать стабильно. Смазывать нужно ось, тягу уравнителя и наконечники.

Обратите внимание на то, что к колесам идут два троса, рекомендуется заменять их одновременно. Иначе старый выйдет из строя раньше и придется проделывать двойную работу, о которой расскажем ниже.

Зачем менять

1. Если вы заметите неполадки в работе ручника, но продолжите им пользоваться, вас может ожидать неприятный сюрприз, когда машина внезапно покатится на спуске.
2. Также возможен вариант, когда колодки не вернутся в исходное положение. Это уже грозит нагревом тормозных дисков и истиранием колодок. В результате колесо может заклинить. Эффект будет тот же, как от езды на ручнике.

Цена троса

Сам трос стоит от 200 до 1000 рублей. Цена зависит от производителя и места покупки. Замена в автосервисе обойдется в среднем от 400 до 1000 рублей в зависимости от региона.

Замена

Несложно произвести и самостоятельную замену троса ручника ВАЗ-2114.

Для замены нужен следующий инструмент:

• ключ на «10»;
• два ключа на «13»;
• большая отвертка и для мягкого хода крепления WD-40.

Проводится замена на смотровой яме либо эстакаде.

1. Ручник нужно опустить до упора вниз.
2. Все гайки стояночного тормоза нужно почистить. Не забудьте и про уравнительную планку.
3. Контргайку нужно ослабить и снять со штока. Это же самое проделывается с регулировочной гайкой.
4. Теперь начинают снимать колеса. Сначала ослабляют колесные болты. Заднюю часть поднимают домкратом. Не забывайте про опоры! После их выставления можно снимать задние колеса.
5. Снять тормозные барабаны при использовании молотка и деревянной проставки. Нужно сбить стопорные шпильки с колодок.
6. К рычагу задней тормозной колодки прикреплен наконечник троса ручника автомобиля ВАЗ-2114. Сначала нужно снять колодку, а потом и наконечник троса.
7. Следует отвернуть болт крепления и отсоединить оболочку троса.
8. Из отверстий тормозных щитков с каждой стороны вытягивают трос.
9. Потом достают и оболочку троса из креплений на кузове.

Итог

Трос снят. Можно произвести замену или смазку троса стояночного тормоза. Установка нового производится в обратном порядке. После производят регулировку натяжения ручника.

mylada.net

Проверка работоспособности

Выполнив замену тросика, проверьте его в работе.

1. Установите машину на пригорке и включите ручник. Если автомобиль начинает скатываться, новый трос нуждается в регулировке.
2. Ослабьте контргайку стояночного тормоза в ручнике, а регулировочную гайку закрутите, после чего потяните с помощью рычага трос.
3. Оптимальный ход рычага должен включать 2-4 такта. Если так и получилось, затяните контргайку и проверьте ее раз.
4. Заезжаем на пригорок, включаем ручник. Теперь авто точно должно уверенно стоять на месте. Разве что трос оказался поддельным или на этапе сборке была допущена ошибка.

Разобранный ручник

Перед заморозками рекомендуется смазывать тросик стояночника, что позволит существенно продлить срок службы. Под действием отрицательных температур трос быстрее разрушается. Смазывать следует наконечники, ось и тягу уравнителя.

Подтяжка и замена тросика ручника — задача не из сложных. Даже при отсутствии богатого опыта в работе с автомобилем вам удастся выполнить эту работу.

Но если вы не уверены в собственных силах или попросту нет времени самостоятельно заниматься подобными вещами, обращайтесь на СТО. Подтяжка обойдется примерно в 500-700 рублей, а вот за замену попросят минимум 1500 рублей

Не нашли интересующую Вас информацию? на нашем форуме.

Вывод

Смазывайте элементы тормозной системы, особенно в ходе подготовки машины к зиме. Пристальное внимание уделяем оси, тяге уравнителя и наконечникам. Этим вы защитите изделия от коррозии, продлите срок эксплуатации и обеспечите надёжную работу тормозной системы.

Возможно, вам приходилось подтягивать ручник? Поделитесь своим опытом с нашими читателями в комментариях. Любая информация будет очень полезна.

› Бортжурнал › 067: Замена тросов ручника (стояночного тормоза) Часть 1

Для начала небольшое оступление))

Если бы я знал во сколько нервов и сил мне выльется эта замена тросиков, то я уж точно бы лучше доверил ее сервисменам)) Думаю в первую очередь это касается тех, кто уже 100 лет не лазил ни тросик не подтягивать, ни снимал задние барабаны и у кого всё это дело неслабо так закисло)) Ну или если у вас как и слесарные навыки равняются нулю))) Ладно, не мог не сказать)) А то бог знает сколько крови у меня эти тросы и задние барабаны попили))

Еще кое что. Разделил запись на две части, потому что в одну запись все влезает в очень сжатом виде, а мне хотелось бы подробнее расписать все этапы замены, может кому-нибудь пригодится)) Сам я делал по невнятной инструкции найденной в интернете, скажу сразу, что помогла она мне мало))

Итак, во первых всем всем рекомендую перед покупкой тросов убедится в том, что дело не обойдется обычной подтяжкой тяги ручника, и также обязательно перед покупкой тросов узнать какие именно стоят у вас на авто)) Также очень рекомендую иметь в наличии WD-40 ))

Я об этом не знал и купил тросы заранее. Трос стояночного тормоза ВАЗ 2109, цена 270 р. за пару.

И когда я полез под машину откручивать тягу ручника понял что у меня стоит тяга не для этих тросов, а от ВАЗ 2110)) В итоге пришлось ехать обратно в город(благо не очень далеко), чтобы купить эту злосчатную тягу))
