Прежде всего давайте познакомимся с системой зажигания грузовика ГАЗ-3307. Система зажигания ГАЗ-3307 — батарейная, бесконтактно-транзисторная с напряжением в первичной цепи 12В, состоит из источников электрического тока, катушки зажигания, добавочного резистора (если я не ошибаюсь где с 2000 года выпускаются уже без добавочного резистора), коммутатора, распределителя зажигания, свечей зажигания, наконечников свечей, выключателя зажигания и проводов низкого и высокого напряжения.

Техническая характеристика системы зажигания автомобилей ГАЗ-3307 (ГАЗ 53)

Порядок зажигания ГАЗ-3307 1 — 5 — 4 – 2—6 — 3 -7 — 8 Тип распределителя зажигания (трамблер) – 24.3706 Частота вращения валика распределителя в 1 мин с бесперебойным искра-образованием при работе с катушкой зажигания Б116 на трехэлектродный разрядник при искровом промежутке 7 мм, мин-1 – 20 — 2300 Направление вращения валика распределителя зажигания (трамблер) ГАЗ-3307 – по часовой стрелке Катушка зажигания ГАЗ-3307 – Б116 Свечи зажигания – А11 Величина искрового промежутка в свечах, мм – 0,8 — 0,95 Добавочный резистор – 14.3729 Коммутатор – 131.3734 или 13.3734 Наконечник свечи – 35.3707200

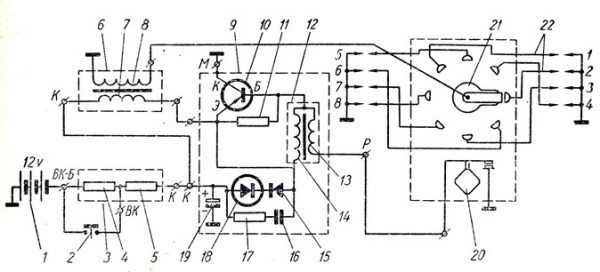

Схема системы зажигания ГАЗ-3307

И так , как я уже говорил в наше время у грузовика ГАЗ-3307 система зажигания потерпела небольшие изменения.

Как я уже писал это произошло после 2000 года, это примерно я говорю. Точно не скажу боюсь ошибиться , а гуглить-искать не стал времени на это просто нет да и особо не интересно. Если Вам интересно поищите потом со мной тоже поделитесь. Можно оставить комментарий.

Это касается транзисторного коммутатора марок 13.3734 и 131.3734

Разницу видите всего одна цифра то есть было 13.3734 это до 2000 года , а стали выпускать ГАЗ-3307 уже после 2000 года с коммутатором 131.3734. И так всего одна цифра и вот это одна цифра , то есть , как Вы заметили , цифра 1 убирает с системы зажигания ГАЗ-3307 добавочный резистор – 14.3729.

То есть попросту говоря функцию добавочного резистора – 14.3729. встроили в транзисторный коммутатор 131.3734.

Хочу Вас предупредить кто то может сказать «да я вот поставил вместо марки 131.3734 марку 13.3734 и не чего машина работает» соглашусь с ним .

ГАЗ-3307 конечно будет работать и поедет нормально но не далеко. А почему , Вы спросите конечно , и будете правы надо же узнать почему? Да потому что у Вас просто на просто перегорит катушка зажигания (бобина) .

Почему это произойдет: Катушка зажигания , ГАЗ-3307 (Б 116) представляет собой трансформатор, на железном сердечнике которого намотаны вторичная, а сверху ее первичная обмотки. Сердечник с обмотками установлен в герметичном стальном корпусе, наполненном маслом и закрытом высоковольтной пластмассовой крышкой.

Рабочая температура от -50° С до +80° С. Величина сопротивления при температуре 25°С: первичной обмотки (0,65+0,07) Ом, вторичной обмотки (18+1,8) кОм.

Развиваемое вторичное напряжение 18 кВ макс. Напряжение питания 12 В. Вес 0,95 кг. При работе катушка зажигания Б-116 питается пониженным напряжением через добавочный резистор-14.3729. Резистор при работе нагревается, это нормально. Резистор , при включений стартера (при пуске двигателя) шунтируется и катушка питается полным напряжением (точнее бортовым, просаженным стартером) это облегчает пуск.

После выключения стартера снова берется за «работу» добавочный резистор-14.3729. И вот приставьте себе такую картину ГАЗ-3307 ну скажем после 2000 года выпуска там конечно же зажигание без добавочного резистора-14.3729 и катушка зажигания Б-116 и транзисторный коммутатор 131.3734 , а Вы взяли и поставили транзисторный коммутатор 13.3734 , и что дальше ГАЗ-3307 конечно же заведется мало того поедет нормально (как я уже излагал выше) не далеко катушка перегорит. То есть понижать бортовое напряжение , для катушки зажигания, уже не кому .

А как нам уже известно катушка зажигания Б-116 питается пониженным напряжением через добавочный резистор-14.3729 или же с добавленной функцией понижения напряжения в транзисторный коммутатор марки 131.3734.

И в последствий катушка зажигания Б-116 просто перегорит.

Еще не могу не отметить такой момент . Есть еще катушка зажигания Б-114

Как Вы заметили она на вид не чем не отличается от Б-116 (некоторые ставят её) она тоже подходит на ГАЗ 3307 , но я лично не советую Вам её ставить . ГАЗ-3307 конечно же будет работать (сам проверял , приходилось с катушкой зажигания Б-114 до дома доезжать , когда Б-116 перегорел ) Если Вы поставите её и поедите можете не почувствовать разницу , но в конце концов это отразится на расход топлива (увеличиться)и конечно же на тягу автомобиля (уменьшиться), двигатель будет работать неустойчиво . Просто на просто катушка зажигания Б-114 предназначена для ГАЗ-53 с контактно-транзисторной системой зажигания

Схема подключения системы зажигания нового образца. Коммутатор 131.3734.

1. Свечи; 2. Помехоподавительные сопротивление; 3. Трамблер; 4. Коммутатор; 5. Катушка зажигания; 6. Генератор; 7. Предохранитель; 8. АКБ; 9. Замок зажигания.

Устройство

Система зажигания автомобиля ГАЗ 53 в настоящее время является бесконтактной. Изучив устройство и принцип действия, можно попутно овладеть навыками поиска и устранения неисправностей. Особенно, это необходимо тем, кто эксплуатирует ГАЗ 53. Ведь часто бывает так, что рядом нет хороших специалистов, которые помогли бы в решении возникших проблем. К тому же за их услуги придётся платить. Качество проделанной работы можно определить иногда спустя некоторое время. Неисправность, возникшая неожиданно и в неподходящий момент, создаст неприятности.

Элементы системы

Система зажигания автомобиля ГАЗ 53 состоит из нескольких элементов, каждый из которых выполняет свою функцию. Зная их, можно гораздо быстрее найти и устранить неисправность. Система состоит из следующих элементов:

• Аккуммуляторная батарея;
• Коммутатор;
• Свечи зажигания;
• Датчика распределитель;
• Высоковольтные и низковольтные провода;
• Катушка зажигания;
• Дополнительное стартерное реле;
• Добавочный и помехоподавляющий резистор;
• Указатель тока;
• Замок зажигания.

Все составляющие элементы можно сгруппировать в зависимости от выполняемых задач. В этом случае, они будут входить в соответствующие группы. Система зажигания автомобиля ГАЗ 53 будет работать правильно, когда соблюдены основные условия:

• Сопоставление момента возникновения искры и работы двигателя;
• Достаточная мощность искры;
• Отсутствие пропусков в искрообразовании.

Для своевременной подачи искры нужно тщательно соотнести такты работы двигателя и появление напряжения на электродах свечи. Нужная мощность искры, в свою очередь, зависит от величины напряжения, зазоров между электродами свечи и исправности цепи. Отсутствие искры приводит к снижению мощности и увеличению расхода топлива, поэтому пропуски недопустимы.

Своевременная искра

Сопоставление определённого такта и подачи напряжения на свечи является задачей датчика-распределителя. Бесконтактная система зажигания автомобиля ГАЗ 53 может быть снабжена магнитоэлектрическим или полупроводниковым датчиком-распределителем, который находится внутри трамблёра. Перечень элементов трамблёра включает в себя:

• Датчик-распределитель;
• Токоразносная пластина (бегунок);
• Центробежный и вакуумный регулятор.

Магнитоэлектрический датчик ГАЗ 53 представляет собой генератор импульсов переменного тока, частота которых зависит от оборотов двигателя. Это устройство имеет восемь полюсов (по числу цилиндров). В процессе вращения распределительного вала, а вместе с ним и ротора датчика происходит последовательное прохождение полюсов постоянного магнита через полюсы обмотки статора. В результате изменяющегося магнитного потока в обмотке наводится ЭДС индукции, которая создаёт управляющий импульс для коммутатора.

Центробежный регулятор поворачивает ротор датчика относительно статора, что, в свою очередь, изменяет угол опережения зажигания ГАЗ 53. Это происходит при увеличении оборотов вращения коленчатого вала двигателя. Грузики регулятора, преодолевая усилие пружин, поворачивают ротор. Таким образом, усилие должно быть определённым, иначе это отразится на работе ГАЗ 53.

Вакуумный регулятор поворачивает статор относительно ротора, изменяя угол. Он работает в зависимости от нагрузки и оборотов двигателя.

Мощность и качество искры

Ни для кого не секрет, что хорошая искра является залогом качественного воспламенения горючей смеси. Система зажигания автомобиля ГАЗ 53 будет иметь хорошую искру если есть следующие условия:

• Правильно отрегулирован зазор между электродами свечи;
• Исправная катушка зажигания;
• Нужная форма импульсов коммутатора;
• Хорошее качество цепи высокого напряжения.

Слишком малый зазор между электродами свечи приведёт к тому, что воспламенение топливовоздушной смеси окажется затруднено. Из-за этого может возникнуть пропуск не в искрообразовании, а в воспламенении. Последствия одинаковые.

Чрезмерно большой зазор повышает суммарное сопротивление высоковольтной цепи. Из-за этого искра иногда будет пропадать. Оптимальным вариантом будет необходимый зазор. Он обеспечит при прочих условиях качества хорошую искру.

Исправность катушки зажигания проявляется в её способности индуцировать необходимое напряжение без перерывов (пропусков). Как правило, неисправная катушка даёт о себе знать по характерному снижению качества работы всех восьми цилиндров. Если установлено, что катушка неисправна, то менять её нужно на однотипную, той же маркировки. Эта деталь ГАЗ 53 представляет собой две обмотки: первичная и вторичная. Последняя содержит гораздо больше витков, чем первая. Обмотки намотаны одна поверх другой на магнитопроводе. Вся конструкция находится в герметичном корпусе, залитым пластмассой. Неисправность этой детали связана с замыканием, которое может быть межвитковым и на корпус.

Как устроена система с транзистором?

С теоретической частью мы закончили, теперь давайте еще раз пробежимся по чертежам выше и более детально посмотрим на устройство контактно транзисторной системы зажигания.

В принципе, как вы уже поняли, кардинальных отличий от более ранней контактной схемы не очень много. Основными составными частями являются:

• аккумуляторная батарея;
• прерыватель;
• катушка зажигания;
• коммутатор;
• распределитель;
• свечи.

От классической схемы отличается только наличием коммутатора.

Данный узел представляет собой блок, внутри которого, помимо силового транзистора находится ещё ряд элементов, защищающих его от бросков обратного тока, и прочие дополнительные детали.

Главное предназначение данного узла – управление током, проходящим через низковольтную обмотку катушки зажигания.

Прерыватель в этом случае управляет током базы транзистора, который в свою очередь подключает и отключает катушку зажигания, где токи гораздо выше и опаснее для механических контактов. В остальном алгоритм работы такой же, как и в простой контактной системе.

Полезные советы

Система зажигания автомобиля ГАЗ 53 нуждается в периодическом осмотре. Необходимо проверять качество посадки высоковольтных проводов в гнёзда катушки и распределителя. Если налицо ослабление контакта, то надо разогнуть разъёмы проводов и до упора вставить их в гнёзда. Пробой катушки зажигания наиболее вероятен, если она покрыта слоем пыли, грязи или в воде. Поэтому по возможности этого нужно избегать. Нахождение ГАЗ 53 с включённым зажиганием и неработающим двигателем может привести к пробою катушки.

Дело в том, что напряжение в первичной обмотке при включенном зажигании и неработающем двигателе есть всегда, т. к. датчик-прерыватель не работает. При покупке новых свечей зажигания желательно устанавливать рекомендуемые заводом-изготовителем, предварительно проверив зазор между электродами. При необходимости отрегулировать его. Замена элементов на новые с другой маркировкой может привести к выходу из строя другие составляющие системы. Нужно периодически смазывать валик распределителя через имеющуюся маслёнку.

Система зажигания играет важную роль для ДВС. От бесперебойной работы СЗ зависит своевременность и мощность образования искры и качественное сгорание топливно-горючей смеси. Как настроить правильно порядок зажигания ГАЗ-53, как устроена сама система, какие у нее основные неисправности – говорится в данной статье.

Схема электропроводки ГАЗ 3307, замена проводки своими руками: инструкция, фото и видео

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Четвертое поколение средне тоннажного грузовика ГАЗ 3307 появилось на свет в 1993 году и полностью заменило на сборочном конвейере предшественника – ГАЗ 52/53. Как было принято все эти годы, автомобиль во многом унифицирован со своей платформой, но имел и некоторые отличия, сделавшие его более современным.

Заводская инструкция содержит цветную схему электрооборудования

Особенности ГАЗ 3307

Данная модель считалась переходной, поэтому автопроизводителем не рассматривалась как объект для серьезной модификации. От предшественника было унаследовано:

1. Шасси;
2. Силовой агрегат;
3. Кузов, включая и его грузовые модификации;
4. Основные элементы управления.

Новая кабина

Новым элементом автомобиля ГАЗ 3307 была современная кабина. Она отличалась:

1. Угловатым оперением капота и крыльев;
2. Новой светотехникой;
3. Отделкой внутреннего убранства;
4. Регулируемыми сиденьями с ремнями безопасности.

Оригинальное фото новой приборной панели

Кроме того, благодаря установке на шасси новой кабины повышенной функциональности, видоизменилась и электропроводка ГАЗ 3307. Этого требовало появление на автомобиле:

1. Эффективной системы вентиляции и отопления;
2. Гидроусилителя рулевого управления;
3. Новой панели приборов.

Электрооборудование

Что касается электрооборудования, то в связи с экспериментами производителя, пытавшегося подобрать оптимальный силовой агрегат, подкапотная проводка ГАЗ 3307 также подверглась модернизации.

В частности:

1. Вместо ранее использовавшегося генератора постоянного тока автомобиль получил генератор переменного тока модели Г250-Г2;
2. Для защиты электрооборудования в него был интегрирован регулятор напряжения модели 222.3702.

Схема проводки ГАЗ 3307: цепь включения генератора и регулятора напряжения

Предостережение: запрещается запускать двигатель при повреждениях кабеля от генератора к регулятору, а также проверки «на искру». Электросхема не рассчитана на подобные нагрузки, поэтому выйдет из строя при любой попытке запуска или проверки.

Система зажигания также подверглась небольшой модернизации:

1. Вместо старой катушки зажигания Б114-Б устанавливалась более мощная Б116;
2. Старый трамблер Р133-Б заменили на модернизированный 24.3706;
3. Появился электронный коммутатор зажигания модели ТК102А. В дальнейшем вместо него автомобиль укомплектовывался универсальным коммутатором 13.3734, а также его модификацией – 13.3734-01;
4. В схеме используется резистор СЭ107, а на ряд моделей устанавливался универсальный 14.3729 (см.также схему электропроводки Газель).

Система зажигания ГАЗ 3307 вполне доступна для обслуживания своими руками

Способы проверки

При внешнем сходстве электрооборудования, автопроизводитель резонно предполагал возможность ошибок при самостоятельном обслуживании автомобиля, цена которых была высока. Поэтому предусмотрел автоматическую защиту элементов от случайных коротких замыканий:

1. Цепь обмотки возбуждения генератора защищена с помощью реле защиты, а также с помощью разделительного диода;
2. Во время работы двигателя и генератора контакты реле разомкнуты;
3. При обрыве провода или коротком замыкании протекающий через обмотку реле ток увеличится;
4. Встречная обмотка создаст магнитное поле, сердечник втянется и разомкнет контакты реле (см. также схему электропроводки ВАЗ 2101).

Схема контактно-транзисторной защиты

Для проверки исправности защиты необходимо:

1. Отключить двигатель;
2. Включить зажигание;
3. Подсоединить воль реле-регулятора и на «массу»;
4. Поочередно нажать на якорьки РН и Р3, замыкая их контакты.

Стрелка вольтметра при исправном реле переместится на деление «0». Если этого не произойдет, транзистор неисправен и реле-регулятор подлежит замене.

Выводы

Надеемся, что в данном материале смогли дать подробное объяснение особенностей автомобиля. А видео в этой статье и подробные электрические схемы позволят владельцам ГАЗ 3307 самостоятельно обнаружить неисправности в электроцепях, и восстановить их рабочие параметры (см. также схему электропроводки ГАЗ 3110).

avtoelektrik-info.ru

Устройство системы зажигания ГАЗ-53

Для того, чтобы ремонтировать и настраивать СЗ на ГАЗ-53, необходимо знать, как она устроена.

На данных грузовиках установлена бесконтактная СЗ, которая состоит из следующих компонент:

• источник питания – АКБ;
• коммутатор;
• провода;
• дополнительное реле;
• катушка;
• прерыватель-распределитель;
• указатель тока;
• резисторный элемент;
• замок зажигания (выключатель).

Зная устройство СЗ, схему подключения ЗЗ и других ее компонентов, а также функции, которые выполняет каждый элемент, можно по признакам определить неполадки и устранить их причину. Все компоненты СЗ можно распределить на группы по выполняемым задачам.

Для нормальной работы ДВС необходимо выполнение следующих условий:

• мощная искра;
• соответствие между образованием искры и работой силового агрегата;
• отсутствие пропусков образования искры.

Вся система электронного зажигания представляет собой две цепи: первичную и вторичную.

В первичную входят такие элементы:

• АКБ с многожильными кабелями большого сечения;
• выключатель, подающий питание в цепь;
• первичная обмотка;
• прерыватель распределитель, находящийся в трамблере;
• коммутаторное устройство, обеспечивающее стабильность работы;
• сопротивление необходимое для успешного запуска двигателя и разгрузки КЗ, исключающее ее перегрев.

Вторичная цепь включает в себя:

• распределитель;
• провода для подачи высоковольтного тока;
• свечи.

Когда первичная цепь получает питание, в прерывателе возникает магнитное поле. Вращения трамблера прерывают ток в этом месте, что приводит к исчезновению магнитного поля. В этот момент на вторичной обмотке возникает сигнал, который переходит на цилиндры.

Фотогалерея

Успешное искрообразование обеспечивается стабильной работой мотора и появлением достаточного напряжения на электродах. На мощность искры влияют размеры зазоров между электродами и величина поступающего напряжения.

При слабой искре или ее отсутствии увеличивается расход топлива, падает мощность двигателя.

Контактно транзисторная система зажигания. Что придумали инженеры?

Контактно транзисторная система зажигания, о которой мы сегодня говорим, лишена одного из основных недостатков своего предшественника – подгорания контактов прерывателя.

Решена эта проблема была радикально – нет больших токов на контактах, нет обгорания.

Для этого в цепи схемы появился новый узел, так называемый коммутатор, основу которого составляет полупроводниковый транзистор.

Он позволяет управлять большими токами при помощи малых. Для этого транзистор имеет три контакта – база, эмиттер, коллектор. Прикладывая к первым двум небольшой управляющий ток, можно управлять цепью коллектор эмиттер, где значение тока может быть в десятки раз больше.

Данное свойство и позволило избежать подгорания контактов.

Возможные неисправности СЗ: признаки и причины

Неисправности в СЗ отражаются на мощности силового агрегата, она снижается, и экономичном расходовании горючего.

Можно назвать следующие причины нестабильной работы СЗ на ГАЗ-53:

1. Перегрев коммутатора или выход его из строя. Когда коммутатор перегревается, исчезает искра и двигатель не запускается. Завести двигатель становится возможным только после того, как он остынет и появится искра. Катушка также подвержена перегреву.
2. Пробой в высоковольтных проводах. Это происходит, если провод держится недостаточно крепко в крышке трамблера: мотор будет работать нестабильно, с перебоями. Пробой проводов заметен в темноте — проскакивают искры голубого цвета.
3. Прогорела крышка на прерывателе-распределителе. Обнаружить неисправность можно при визуальном осмотре. Возможно подгорание в месте, где установлен уголок с пружиной. Крышка должна быть без дефектов, не должна иметь выбоин, трещин.
4. Могут подгореть контакты бегунка трамблера.
5. Пробой свечей.

Схема электрооборудования ГАЗ 53-12

Рубрика: Электрооборудование
Подробная схема электрических соединений ГАЗ 53 изображена на рисунке ниже (кликнете для увеличения).

Схема электрооборудования автомобиля ГАЗ 53-12

1. боковой указатель поворота
2. передний фонарь
3. фара
4. соединительная панель
5. нить дальнего света
6. нить ближнего света
7. лампа указателя поворота
8. лампа габаритного света
9. электромагнитный бензиновый клапан
10. электромагнитный газовый клапан
11. стартер
12. помехоподавительный наконечник
13. свечи
14. датчик-распределитель
15. генератор
16. звуковой сигнал
17. переключатель БЕНЗИН-ГАЗ
18. аккумуляторная батарея
19. катушка зажигания
20. транзисторный коммутатор
21. предохранитель
22. регулятор напряжения
23. электродвигатель вентилятора
24. кнопка звукового сигнала
25. соединительная панель
26. электродвигатель отопителя
27. добавочный резистор
28. дополнительное реле стартера
29. датчик давления газа
30. резистор
31. переключатель отопителя
32. подкапотная лампа
33. переключатель
34. пульт управления пусковым подогревателем
35. контрольный резистор
36. свеча
37. выключатель свечи
38. электромагнитный клапан
39. датчик давления масла
40. датчик температуры двигателя
41. датчик перегрева двигателя
42. датчик аварийного давления масла
43. предохранитель
44. ножной переключатель света
45. выключатель аварийной сигнализации
46. выключатель зажигания
47. указатель давления газа
48. сигнализатор неисправности тормозов
49. указатель тока
50. указатель уровня топлива
51. указатель давления масла
52. указатель температуры двигателя
53. сигнализатор перегрева двигателя
54. сигнализатор давления масла
55. переключатель датчиков топлива
56. сигнализатор указателей поворота прицепа
57. сигнализатор указателей поворота
58. лампа освещения приборов
59. сигнализатор дальнего света
60. переключатель освещения
61. переключатель указателей поворота
62. реле указателей поворота и аварийной сигнализации
63. электродвигатель стеклоочистителя
64. переключатель стеклоочистителя
65. розетка переносной лампы
66. предохранитель 15 А
67. датчик уровня топлива основного бака
68. предохранитель 20 А
69. плафон
70. выключатель плафона
71. датчик уровня топлива дополнительного бака
72. выключатель проверки сигнализатора неисправности тормозов
73. выключатель сигнала торможения
74. датчик сигнализатора неисправности тормозов
75. лампа указателя поворота
76. лампа габаритного света
77. лампа сигнала торможения
78. розетка прицепа
79. задний фонарь

Обозначение цвета проводов на электрической схеме ГАЗ 53:

• Б — белый
• К — красный
• Ж — желтый
• З — зеленый
• Кч — коричневый
• Ч — черный
• Г — голубой
• О — оранжевый
• Р — розовый
• Ф — фиолетовый
• С — серый

gaz5312.ru

Инструкция по настройке зажигания

Причиной перегрева мотора и падения его мощности может быть позднее зажигание. Это может проявляться хлопками во впускном коллекторе. Поэтому нужно знать, как установить правильно зажигание (автор видео — Наиль Порошин).

Установка выполняется по меткам следующим образом:

1. Сначала нужно поршень на первом цилиндре выставить в ВМТ и совместить метку указателя установки с меткой на шкиве коленчатого вала.
2. Далее коленвал нужно поворачивать против движения часовой стрелки до совпадения риски 9 на указателе и метки на его шкиве.
3. Затем нужно ослабить болт верхней пластины корректора, благодаря которому она крепится к прерывателю.
4. Далее нужно подключить один провод контрольки к кузову авто (массе) и второй к клемме прерывателя. После включения зажигания прерыватель следует медленно поворачивать до момента, как засветится контролька. Это говорит о том, что контакты начали размыкаться.
5. Теперь нужно затянуть крепежный болт прерывателя и установить крышку и ротор. На участке, противоположном тому, на котором устанавливалась пластина ротора, нужно присоединить высоковольтный провод к свече на 1-м цилиндре. Оставшиеся провода присоединяются к свечам цилиндров, согласно порядка, в котором они работают: 1-5-4-2-6-3-7-8.

Выставлять момент зажигания ГАЗ-53 нужно точно, так как при отклонениях падает мощность мотора и повышается расход топлива. Кроме того, возможно прогорание клапанов, поршней, пробои в прокладке ГБЦ и другие неполадки, связанные с детонацией.

Поэтому окончательная регулировка выполняется на работающем двигателе, который прогревается до температуры ОЖ в пределах 80 — 90 градусов. При работающем на холостых оборотах двигателе нужно гаечным ключом на «10» ослабить крепеж трамблера, чтобы его можно было провернуть. Слегка провернув трамблер против хода часовой стрелки, затягиваем болт крепления.

Нажимая на газ, как работает силовой агрегат. Если слышен «звон пальцев», то есть возникает детонация, проворачиваем трамблер по часовой стрелке в обратном направлении. Путем проб и ошибок устанавливаем нужный угол опережения.

Проверка делается на движущемся транспортном средстве. При стабильной работе силового агрегата настройка больше не нужна.

Порой трамблер отодвинут в крайнее положение, а регулировки не хватило. В этом случае нужно проконтролировать положение привода трамблера относительно двигателя.

Выполняется проверка на неработающем моторе:

1. Сначала выставляются метки на переднем шкиве коленвала. Они должны совпадать на 1-м и 6-м цилиндрах. Чтобы не совершить ошибку, лучше снять крышку клапанов с первых 4-х цилиндров и проверить клапана. При правильном положении меток клапана в 1-м цилиндре будут свободными.
2. Сняв трамблер осматриваем, как установлен привод. Если он расположен параллельно мотору, то необходима его замена или ремонт, регулировка, в этом случае, не поможет.
3. Если положение привода неправильное, нужно открутить гайку крепления и снять деталь.
4. После того, как привод будет полностью установлен на свое место, нужно проверить, чтобы канавка под трамблер шла параллельно ДВС (по ходу движения машины), а небольшой участок втулки на трамблере смотрел на 4-й и 8-й цилиндры (в сторону водителя). Опытным путем нужно добиться правильного положения привода распределителя.

Поиск проблем с проводкой ГАЗ-53 и 52, цветная электросхема с описанием

Отечественные грузовики, как и другие автомобили, оснащаются электросетью. Благодаря ей в одну систему собираются все электрические приборы и устройства, необходимые для нормального функционирования авто. Ниже приведена электросхема ГАЗ-53 цветная с описанием, также вы сможете ознакомиться с основными неисправностями и мерами профилактики электросети.

Содержание

[ Раскрыть]

[ Скрыть]

Электрическая схема

1. Полная схема оборудования 2. Описание элементов

Особенности электрооборудования

Для начала предлагаем ознакомиться с описанием основных компонентов электрической схемы:

1. Система зажигания. Она включает в себя распределительное устройство, катушку, коммутатор, свечи зажигания, а также высоковольтные провода. По этим проводам осуществляется передача искры для возгорания горючей смеси.
2. Стартер, без которого запуск мотора также будет невозможен.
3. Генераторное устройство, осуществляющее питание основного оборудования во время езды.
4. Оптика. Речь идет об осветительных приборах головного освещения, стоп-сигналов, габаритов, а также световой сигнализации или поворотниках.
5. Электродвигатель отопительной системы.
6. Электродвигатель системы очистки лобового стекла.
7. Приборная панель, где сосредоточены основные датчики, в том числе уровня топлива и температуры двигателя.
8. Система подрулевого переключения — позволяет активировать работу стеклоочистителей, а также включить поворотники (автор видео — Андрей Набоков).

Как определить неисправность?

Определить неисправность в работе электропроводки можно как самому, так и с помощью специалиста.

Всего есть два состояния автомобиля, при котором оборудование может быть нерабочим:

1. Машина не заводится и не едет. В этом случае в первую очередь следует произвести диагностику аккумулятора, стартера, замка зажигания, трамблера, свечей. Как правило, проблема заключается именно в свечах или аккумуляторе, значительно реже диагностируется проблема высоковольтных проводов.
2. Автомобиль заводится и едет, но электрооборудование не работает. Если речь идет о лампах оптики, то возможно, проблема кроется в их перегорании либо выходе из строя предохранителя. Если же отказывается работать группа приборов, к примеру, поворотники и дворники, то есть смысл проверить работоспособность рулевого переключателя. Если в работе тех или иных устройств есть проблемы, но вы уверены, что сами по себе приборы и предохранители, отвечающие за их работоспособность, рабочие, то нужно проверять проводку. Для этого вам потребуется мультиметр или электрик.

Диагностика заряда АКБ мультиметром

Возможные неисправности проводки

Если электрооборудование перестает работать, нужно проверять проводку.

Для нее характерны несколько неисправностей:

1. Обрыв провода, зачастую является следствием его установки в ненадежное для этого место. При укладке проводов нужно учитывать, что они не должны соприкасаться с движущимися частями.
2. Утечка тока. Обычно такая неисправность случается из-за пробоя в проводе. Для того, чтобы не допустить подобной проблемы, все проводки должны быть надежно заизолированы.
3. Плохой контакт. Как правило, эта поломка связана либо с окислением контакта, либо с отсоединением кабеля от оборудования из-за плохой фиксации или вибраций.

Видео «Диагностика коммутатора в автомобиле ГАЗ»

Подробная инструкция по проверке коммутатора в отечественном грузовике представлена ниже (автор — канал Автоэлектрика ВЧ).

avtozam.com
