Что такое топливный фильтр Лада Калина и как правильно произвести его замену? Наверно многие автолюбители в России, да и по всему миру, сталкивались или слышали о ситуациях связанных с поломкой или возникновением проблем в автомобиле, в результате использования некачественного топлива. К сожалению, это действительно происходит. Именно по этим причинам, автопроизводителями, и был изобретен и в последствие, внедрен топливный фильтр.

Главная цель этого изделия — очистка топлива от посторонних частиц (грязи, мелкого мусора и прочих инородных элементов). Фильтрация обеспечивает подачу очищенного бензина в магистраль, предохраняет составные элементы двигателя от загрязнения, а главное – обеспечивает стабильную (с максимальным коэффициентом мощности) работу двигателя. Разумеется, что, каждый фильтр при постоянной работе и повышенных нагрузках связанных с низким качеством бензина, теряет свои качества. Результат ненадлежащей очистки – ненадежная работа, колебания и уменьшение мощности или иные, более серьезные проблемы – вплоть до отказа двигателя.

Своевременность – залог успеха Теперь, когда важность фильтрующего элемента не вызывает сомнений, следует разобраться с периодичностью его замены. Если обратиться к советам автопроизводителей, рекомендуемый срок замены топливного фильтра Лада Калина составляет 30 000 километров пробега. На наш взгляд, замену необходимо проводить каждые 15-20 тысяч километров. Как уже говорилось выше, это связано с неблагоприятными условиями эксплуатации транспорта (некачественное горючее). Судите сами, что, лучше – получить множество неприятностей, таких как возросший расход бензина, чрезмерный износ двигателя и его составляющих, или своими силами заменить топливный фильтр лада калина, заплатив минимальную цену (200-350 рублей). Вывод напрашивается сам собой! Дополнительно, рекомендуем заменить и сеточку (фильтр грубой очистки) в бензонасосе, так как топливо в автомобиле проходит двойную очистку.

Замена топливного фильтра Лада Калина

Замена топливного фильтра на ладе калине, осуществляется относительно просто. В связи с тем, что элемент расположен на днище автомобиля (рядом с топливным баком), потребуется заехать на яму, или поднять автомобиль при помощи подъемника. Как только автомобиль занял удобное для проведения работ положение, начинается последовательное выполнение работ. Теперь о том, как поменять топливный фильтр на Лада Калина:

1. Первым делом потребуется любая пригодная емкость, которая будет приспособлена для сбора остатков вытекающего из элемента и шлангов горючего.
2. Далее, потребуется произвести очистку мест крепления от грязи и ржавчины (для облегчения процесса снятия).



3. Теперь акцентируем наше внимание на двух топливных трубках, которые присоединены к изделию с обеих сторон. Для того чтобы их отсоединить, необходимо надавить на специальный, белого цвета замок, после чего, станет возможным отсоединение трубки.
4. После снятия всех трубок, дождитесь, когда стекут остатки горючего. Теперь необходимо снять сам фильтр с крепления. Для того чтобы этого сделать, возьмите ключ на десять и открутите гайку. Извлеките изделие.
5. Теперь нам потребуется новый, заранее купленный элемент. Установка происходит, зеркально (в обратном порядке) процессу снятия. Однако имеется важный момент! Обратите внимание, что изделие необходимо установить в правильном положении. Для этого, на нем имеется специальный указатель обозначающий направление правильной установки. Так как бензин движется от бензобака в сторону двигателя, то и расположение стрелки должно быть соответствующее.
6. Переместитесь в салон автомобиля, проверните ключ зажигания два или три раза, не заводя двигателя. Цель – заставить бензонасос прокачать бензин по магистрали, и проверить наличие возможных протеканий мест соединений установленного вами фильтра.

Если утечек не обнаружено, замена топливного фильтра лада калина окончена.

Правильная диагностика регулятора давления топлива Лада «Калина»

Прежде чем демонтировать регулятор давления топлива лада калина, необходимо замерить важные параметры системы. Первым делом, следует проверить давление в топливной рампе. Рекомендованные показатели должны находиться в пределах: от 3,6 до 4,0 бар. Замеры можно произвести знакомым для многих автовладельцев манометром. Для этого следует открутить специальный защитный колпачок со штуцера расположенного на самой рампе. Потом, требуется сбросить давление, и присоединить манометр непосредственно к самой рампе.

Обратите внимание! Двигатель автомобиля при подключении, должен находиться в неработающем состоянии. Далее, необходимо завести двигатель. Теперь, акцентируем все внимание на показаниях манометра. Если показатели давления в системе составляют менее 3,6 бар, можно предположить, что проблема связана с бензонасосом и (или) его составными частями (коим и является регулятор давления топлива).

Важный момент! После замеров следует заглушить мотор, при этом, уровень давления в системе не должен резко понизиться. Если же уровень резко упал – причина кроется в регуляторе давления. Запомните, что РДТ понижает давление постепенно. Процесс длится от нескольких минут, до одного часа (и даже более). На следующем этапе будем вытаскивать, и осматривать сам бензонасос.

Дополнительные аспекты при замене фильтра

Когда главный вопрос — как поменять топливный фильтр на ладе калине, успешно разрешен, необходимо упомянуть еще об одном важном аспекте. Дело в том, что лада калина имеет 2 стадии очистки топлива. Одну мы уже разобрали, а вторую упомянули лишь косвенно. Речь идет о так называемой небольшой сетке бензонасоса (элемент для грубой очистки). Как заметно из названия, его задача – фильтрация крупного мусора. Поэтому рекомендуется заменить и его. Коротко опишем этапы работ:

• Покупаем необходимую сетку.
• Демонтируем заднее сиденье, ищем под ковриком крышку закрывающую бензонасос.
• Откручиваем все имеющиеся болты.
• Видим насос с присоединенными к нему гибкими трубками. В большинстве случаев, все пространство под крышкой будет пыльное и грязное. В целях недопущения загрязнения бензобака, необходимо протереть все пространство влажной, чистой тряпкой.
• Отсоединяем шланги, аккуратно вытаскиваем насос (чтобы не пролить находящийся в нем бензин).
• Разбираем его, и извлекаем старую топливную сеточку, меняем ее на новую.
• Собираем все в обратной последовательности.

Теперь, на 15-20 тысяч километров, можно не беспокоиться о состоянии топливной смеси подаваемой в двигатель.

Авторесурс

Бензин, которым мы пользуемся не всегда идеальной чистоты. Поэтому чтобы избежать засорения фильтрующих сеточек в бензонасосе необходимо их чистить, а со временем заменять. Данные сеточки в системе питания Калины можно обнаружить на входе бензонасоса, на входе регулятора и на входе форсунок, также имеется фильтр тонкой очистки сразу после бензонасоса. Рассмотрим систему очистки фильтров, находящихся в модуле топливного насоса. Приемную фильтр-сеточку рекомендуется не чистить, а заменять каждые 60 тыс. километров пробега, или если упало давление в системе. Для этого необходимо открутить колпачок на топливной рампе, предварительно подставив какую-нибудь емкость и надавив на стержень золотника (см. фото 1).

Фото 1

Вот мы и добрались непосредственно до модуля. Далее откиньте подушки задних сидений, чтобы подобраться к люку (см. фото 2).

Фото 2

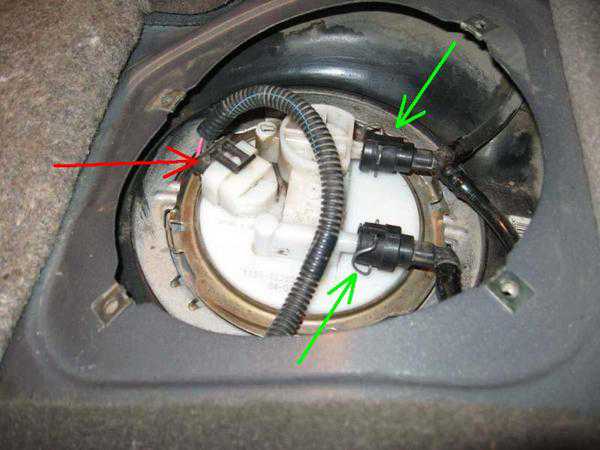

Откройте люк и удалите грязь кисточкой. Выдерните разъем (см. фото 3, красные стрелки), нажимая на металлические фиксаторы и отсоединяя трубки (см. фото 3, зеленые стрелочки).

Фото 3

Поверните фиксирующее кольцо поочередно с четырех сторон против часовой стрелки. Это гораздо легче выполнить, если сделать съемник (см. фото 4, 5).

Фото 4

Фото 5

Далее требуется с осторожностью вынуть топливный модуль, и сливаем находящийся в нем бензин. Убрав уплотнительное кольцо, удалите при помощи резиновой груши грязь и остатки топлива вокруг отверстия (см. фото 6). После по мере надобности очистите бак.

Фото 6

Отсоедините электрические разъемы от модуля (см. фото 7, красные стрелки).

Фото 7

Осторожно отогните фиксаторы датчика топлива (см. красные стрелки) и снимите датчик. Потом отожмите фиксаторы корпуса бензонасоса (см. зеленые стрелки) выдвиньте корпус бензонасоса из стакана. (фото 8).

Фото 8

Промойте стакан слитым бензином. На первом фото указано нормальное состояние стакана (см. фото 9).

Фото 9

Если вы наблюдаете следующую картину, это не есть хорошо (см. фото 10). Это указывает на то, что вам необходимо сменить АЗС во избежание поломки форсунок.

Фото 10

После того как вы разобрались с состоянием стакана, аккуратно снимаем старую сеточку и устанавливаем новую. Рекомендуется осмотреть состояние регулятора давления. Для этого снимите стопор и извлеките регулятор, проверьте состояние сеточки и по мере надобности прополаскайте ее в растворителе (см. фото 11, 12).

Фото 11

Фото 12

После этого можно смело собирать модуль и устанавливать его в бак, предварительно положив уплотнительное кольцо. Для этого необходимо надеть и развернуть фиксирующее кольцо и подсоединить разъем и трубки, а после чего завести машину. Не следует пугаться, если бензонасос издает визг. Это происходить из-за его работы «всухую». Звук должен исчезнуть через несколько секунд и более не повторяться. Если этого не произошло, то была допущена ошибка в сборке. Переберите бензонасос снова. Завершающим этапом в работе является установка лючка. После машина готова к движению. Помните, что сроки службы вашей Калины напрямую зависят от чистоты бензонасоса. Поэтому рекомендуется периодически повторять данный процесс.

Проблемы топливной системы

Всем привет. В этой заметке опишу какие у меня были проблемы с топливной системой на Калине.

Всё началось с того, что после покупки машины я решил поменять все фильтра (обязательное мероприятие, на мой взгляд), в том числе топливные. Так вот при попытке заменить бочонок, сломал его защёлки. Как временное решение затянул нейлоновыми стяжками и поставил новый фильтр Пекар.

После ТО-90 000 км (вот запись ТО 90 000 км).

поехал на заправку и залил до полного. Приехал домой — стоит запах бензина. Но так как лил до полного, думал, может бензин из горловины бака попал на крыло, в общем забил. На следующий день утром при запуске двигателя вновь был стойкий запах бензина. Думал на адсорбер. Однако, приехав на место назначения, через какое-то время увидел на снегу под машиной в районе правого заднего колеса лужицу бензина.

Так как у меня топливный фильтр (бочонок) немного заколхожен на пластивые стяжки, то подумал, что либо стяжки треснули на морозе, либо где-то об колею оборвал и течь из под фильтра. Надеясь обнаружить течь под давлением, запустил двигатель и что вижу: у фильтра сухо, подтёков нет, а бак снизу в бензине.

Поднимаем сиденья, откручиваем 4 самореза лючка доступа к баку и обнаруживаю, что из-под одной из защёлок брызгает бензин.

Старая защёлка перекошена потому что вытаскивал. Фиксаторы вроде в нормальном состоянии. Почему она не держала штуцер, не знаю.

Можно купить новые штуцера, поснимать с них защёлки и заменить ими старые неисправные. По осени прикупил пару штуцеров и вот они пригодились.

Можно, конечно, заменить сам штуцер, но читал на драйве и слышал от местных мастеров, что не факт, что держатся будет. Да и трубку топливную обломить можно. А так как трубок в сборе в наличии не было, когда я спрашивал, то есть вероятность превратить машину в недвижимость на какое-то время.

В общем, я ограничился только заменой защёлки.

В очередной раз, почувствовав запах бензина, вновь поднял заднее сиденье, думал, что прослабла другая защёлка, но нет. Из под фильтра тоже не течёт. И тут я вспоминаю, что когда-то ВАЗ проводил отзывную компанию по калинам из-за того, что топливную трубку перетирало о трос сцепления. Открываю капот, так и есть, в районе соприкосновения всё в бензе. Можно было бы заранее трубку и трос в гофру убрать, тем более о проблеме когда-то читал, но вот не думал, что именно со мной это случится.

А я тем временем разбираю машину, чтобы снять трубку. Сверху отщёлкнул её без особых проблем, а вот снизу фиксатор ни в какую не хотел отщёлкиваться. Съёмник топливных фильтров тоже не помог, так как защёлки не те, по которые он расчитан. Помучившись примерно час, решил ломать защёлку.

Дальше всё было совсем интересно. Обойдя почти все автомагазины в районе, нужной трубки ни оказалось НИ ГДЕ(!) Да ёлки зелёные, эта ТАЗ или Роллс-Ройс?! Все продавцы предлагали только топливные трубки, которые идут вокруг топливного фильтра у бензонасоса. Пришлось взять такой комплект и уже из него колхозить нужную.

Взял трубку под номером 1118-11-04243-30. По длине с заводской трубкой они плюс-минус одинаковые, но у этой трубки с двух сторон штуцера с защёлками (защёлки взаимозаменяемые с той, которую я сломал), а у заводской трубки на конце, который идёт в сторону рампы вот такой «писюн».

От новой трубки отрезал часть со штуцером, но «писюн» в трубку заходить не хотел.

Посмотрел на ютубе на канале журнала «За рулём» видеоролик «Как отремонтировать трубку топливной системы?», где ведущий Геннадий Емелькин говорит и показывает, что при помощи тёплой воды трубку можно нагреть достаточно для того, чтобы вставить штуцер. То ли я не так грел, то ли у меня вода не такая, но у меня ничего не получилось из этого. Спас строительный фен. В нагретую им трубку «писюн» зашёл нормально, а когда трубка остыла, она обжалась. Покатался пару дней, бензин не течёт, трубку не сорвало, значит сделал нормально.

Также купил гофру диаметром 16мм и в местах соприкосновения обернул топливную трубку и трос сцепления. Безопасности много не бывает.

Так как этой трубки нигде не было в наличии, то я купил комплект трубок, которые идут около бака и заколхозил нужную трубку из одной из них. Но в процессе колхоза не очень удачно погнул в одном месте. Деформации трубки не было, но так как в последующем мне привезли из Ростова новую трубку, то сейчас решил её установить. Естественно обернул в гофру во избежании перетераний. Новая трубка вроде как незначительно короче, и имеет грантовский артикул 2190-1104220. У родной был артикул 11180-1104220-00.

Ещё примерно с мая появилась такая проблема: после длительной стоянки (например, после ночной) машина не всегда заводилась с первого раза. При этом если не заводилась с первого, то со второго с полпинка. Вроде не критично, но неприятно когда что-то работает не так, как должно. Был период, когда в течении двух недель машина всегда заводилась с первого раза и я уже подумал, что проблема самоликвидировалась, но не тут-то было. Конечно, можно было предположить, что из-за перегнутой трубки насос с первого раза закачивает недостаточно топлива, но мне кажется это маловероятным, хотя трубку и сменил на всякий случай.

Начать решил с регулятора давления топлива. Снял насос, достал регулятор — пошёл в магазин с образцом. Новый чуть выглядит по другому, но подошёл хорошо.

На новом регуляторе клемма-папа приделана к самому регулятору, на старом она была на полукольце.

Но и после замены регулятора как-то изменился звук при накачивании бензина насосом. То ли это из-за нового РДТ, то ли насос собрался на пенсию. Но пока всё хорошо, проездил полгода уже.

Итак на топливном фильтре притянутом стяжками я год проездил без проблем. Конечно, так можно было бы и дальше ездить, но не люблю когда что-то на соплях и не по фен-шую.

Хотел поменять трубки летом, но всё время не находилось, а пока были последние тёплые дни в этом году, решил, что пора менять, заодно и топливный фильтр перед зимой махнуть. Да и по весне у меня защёлка на одном из штуцеров ослабла под задним сиденьем, и решил, что надо эту часть топливопровода поменять на новую, хотя, в принципе, можно было заменить штуцера с защёлками отдельно, но это геморно.

Купил топливные трубки ещё летом, фильтр SCT ещё в том году, так что всё было, нужно было только сделать.

Обратился в гараж к мастеру, так как сам не смог бы поменять, либо на это ушёл бы весь день.

Комплект новых трубок

Состояние старых защёлок штуцеров

Новый топливный фильтр SCT. Хотел его поставить в том году, но потерял его и купил Пекар. После установки Пекара нашёлся SCT :-D. В этом году перед установкой SCT опять пропал, был куплен Fortech, но после его покупки по иронии судьбы нашёлся SCT. Решил его уже поставить, чтобы больше не терялся

Предыдущий топливный фильтр «Пекар» проехал чуть менее года и ровно 14010 км. Из него тёк довольно-таки грязный бензин. Если доживём до следующей осени, надо будет ещё раз поменять сеточку в баке, видимо, в бензине у нас много грязи и мусора.

Ну и по доброй традиции подытоживая данную запись, напишу когда что менялось и сколько это стоило.

пробег — деталь/работа — цена

87259 км — Топливный фильтр «Пекар» — 230 рублей

87259 км — Работа по замене топливного фильтра — 200 рублей

90007 км — Защёлка топливного штуцера бензобака — 70 рублей (цена за штуцер)

94737 км — Топливная трубка (та что перетёрлась о трос сцепления) — 200 рублей

94737 км — Регулятор давления топлива — 550 рублей

101269 км — Комплект трубок топливных вокруг бака — 530 рублей

101269 км — Работа по замене топливных шлангов — 600 рублей

101269 км — Топливный фильтр SCT — 175 рублей
