Всем привет! На рассмотрении у нас замена ремня ГРМ Рено Логан. Это достаточно популярный в России автомобиль, который пользуется спросом за счет своей надежности, доступности и простоты эксплуатации.

При этом на Логаны ставят неплохие моторы. Да, они не являются образцом в плане мощности, но зато двигатели экономичные и долговечные. Если соблюдать определенный интервал, контролировать пробег и вовремя менять расходники, движок прослужит очень долго.

Одним из элементов, который подлежит замене, является ремень ГРМ. Как и в случае с шаровой опорой, со временем ремешок придется менять. Требуется определенная периодичность его замены, которая зависит от пробега и от текущего состояния элемента силового агрегата.

Сразу хочу сделать одно замечание. Поменять ремень можно своими руками, либо воспользоваться услугами специалистов. Цена работы на СТО составит минимум 2-3 тысячи рублей. Но не всегда стоит экономить. Особенно это касается двигателя от Рено Логан на 16 клапанов. В случае с мотором на 8 клапанов можно попробовать сделать все самостоятельно.

Разновидности двигателей и ремней ГРМ для автомобилей Renault Logan

На автомобилях Рено Логан применяются двигатели:

• 1,4-литровый бензиновый, мощностью 75 л. с.;
• унифицированный 1,6-литровый агрегат, развивающий 84 л. с.;
• самый мощный 1,6-литровый вариант с 16-клапанной схемой газораспределения, обеспечивающей мощность 102 л. с.

На моторах Рено Логан применяются два варианта ремней. Конструкция приводов зависит от числа распределительных валов, в связи с этим существуют и различия при выполнении замены. В комплектах деталей на машинах до 2010 года и после (рестайлинг) имеется небольшая разница, при этом сами запчасти полностью взаимозаменяемы.

Ремень ГРМ Рено Логан 1,4

На машинах применяется двигатель модели K7J, оснащенный одним распределительным валом в головке блока. Привод выполняется ремнем, имеющим 96 зубьев. Натяг ремешка производится отдельным роликом, который меняется вместе с изделием. От ременного привода осуществляется вращение помпы охлаждающей жидкости, поэтому рекомендуется проводить визуальный осмотр устройства. Некоторые ремкомплекты включают в себя новую помпу.

Ремень ГРМ Рено Логан 1,6 16V

Силовой агрегат К4М отличается применением головки блока цилиндров, оснащенной двумя распределительными валами. Из-за этого произошли изменения в приводе валов, который включает в себя два рабочих ролика. На двигателе применяется удлиненный и усиленный ремень, имеющий 132 зуба. При замене необходимо уметь устанавливать новые ролики, использование старых деталей запрещено.

На машинах Логан может устанавливаться 1,6-литровый мотор К7М, отличающийся от 1,4-литрового собрата только цилиндро-поршневой группой. На моторах применяется одинаковый зубчатый ремень и натяжитель.

Установка поршня первого цилиндра автомобиля Рено Логан в состояние вмт такта сжатия

Поршень первого цилиндра выставляют в состояние ВМТ (верхняя мертвая точка) такта сжатия для того, чтобы при выполнении работ, связанных с демонтажем ремня привода распределительного вала, не сбилась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально функционировать. Кроме этого по риске на шкиве распределительного вала проверяют его состояние при настройке зазоров в приводе клапанов, устанавливая перед регулировкой фазу полного запирания обоих клапанов 1-го цилиндра. У двигателей Renault в отличие от двигателей большинства других марок автомобилей отсчет цилиндров ведется от маховика, а не от шкива коленчатого вала. Выставляйте ВМТ по метке на шкиве распределительного вала автомобиля Рено Логан (при монтаже по меткам на шкиве коленчатого вала в этом положении может стоять поршень либо первого, либо четвертого цилиндра). После этого обязательно удостоверитесь в совмещении рисок на зубчатом шкиве коленчатого вала (при демонтированном шкиве привода дополнительных агрегатов). Если риски на шкиве коленчатого вала не совмещены, значит, нарушена установка фаз газораспределения (поршень первого цилиндра не выставлен в ВМТ). В этом случае нужно демонтировать ремень привода распределительного вала автомобиля Renault Logan и прокрутить коленчатый вал до совпадения рисок.
Коленчатый вал прокручивают для контроля совмещения рисок за болт крепления к нему шкива привода дополнительных агрегатов, убрав для доступа к нему верхнюю половину правого брызговика двигателя. Кроме этого можно выполнить это следующими методами (особенно при настройке зазоров в приводе клапанов, когда контроль по меткам на зубчатом шкиве коленчатого вала не обязателен): 1) включите любую передачу (вернее четвертую) и потихоньку прокатите автомобиль Рено Логан до совпадения рисок; 2) включите любую передачу и вывесите одно из передних колес, после этого поворачивайте вывешенное колесо до совпадения рисок. Риска на зубчатом шкиве распределительного вала должна быть соединена с меткой на крышке головки блока цилиндров, исполненной в виде логотипа «Dacia»… ПРИМЕЧАНИЕ Кроме рисок на шкивах, на ремне привода газораспределительного вала краской нанесены риски, а, которые при монтаже фаз газораспределения также должны быть соединены с рисками на шкивах. …а риска на зубчатом шкиве коленчатого вала должна быть соединена с меткой на блоке цилиндров. Она становится видна после демонтажа шкива привода дополнительных агрегатов. Риска и круглый выступ на зубчатом шкиве обязаны быть совмещены с лункой на блоке цилиндров

Регулировка

На двигателях с 8-ю и с 16-ю клапанами натяжение регулируется по-разному. На моторе K4M надо выкрутить винт ключом «на 13». Затем в прорезь на ролике устанавливают шестигранник (см. рис.). Одна грань – это 6 мм.

Автомат натяжения ремня ГРМ

Поворачивая шестигранник, добиваются совпадения прямоугольных меток. Затем винт снова закручивают.

Что касается 8-клапанных моторов, здесь «автомата натяжения» нет. Всё регулируется вручную. Сначала ослабляют крепление, используя ключ «на 16».

Ролик натяжения, 8-клапанник Рено

Специальным ключом, показанным на фото, ролик поворачивают вправо или влево и получают нужное натяжение. Крепёжный винт затем закручивают.

Специнструмент, о котором шла речь – это ключ для 8-клапанных моторов ВАЗ. Удачного выбора!

Как поменять ремень ГРМ?

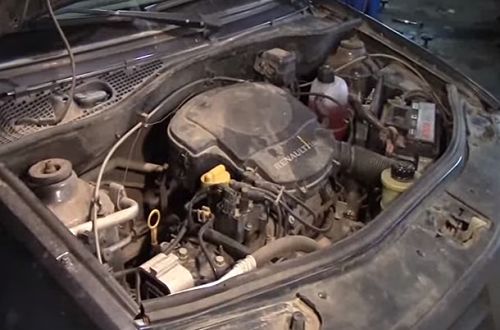

Если вы еще не знаете, то скажем, что ремень газораспределительного механизма конструктора разместили под специально защитой в передней части силового агрегата. На Рено Логан мотор расположили поперек, а привод в правой его части. Добраться до него несложно, но все-таки несколько узлов демонтировать придется. Так как замена на СТО этого узла стоит дорого, а ремонт системы клапанов еще дороже, то лучше выполнить ее своими руками, а наша статья, видео и фотоотчет вам в этом помогут.

В этом видео показано, как правильно менять ремень ГРМ на Рено Логан.

После просмотра видео можно приступить непосредственно к работе.

Набор инструментов

Вам понадобится:

• набор ключей;
• набор головок;
• новый привод ГРМ;
• отвертки.

Комплект для замены

Этапы

1. Первым делом нужно приподнять автомобиль. Делается это при помощи домкрата или подъемника.
2. Далее снимаем переднее колесо справа.
3. Для того, чтобы добраться до шкивов, снимаем защиту.
4. Ключом на 13 и откручиваем крепеж натяжения поликлинового ремня.
5. Далее нам понадобится ключ на 18, при помощи которого откручиваем крепеж шкива коленчатого вала.
6. Выкручиваем 6 болтов, удерживающих защиту картера.
7. Убираем ее.
8. С помощью домкрата нужно приподнять двигатель. Некоторые используют для этого рычаг из досок.
9. Сейчас нам понадобится ключ с головкой на 16, при помощи него откручиваем верхнюю часть крепления силового агрегата.
10. Открутив болты, снимаем крышку ГРМ.
11. Выставляем зажигание в положение верхней мертвой точки 1-го цилиндра. При помощи маркера или обычного мелка ставим метки на валах. При сборке эти метки должны совпасть.
12. Теперь ключом на 16 нужно открутить натягивающий ролик.
13. Натяжение ремня должно стать слабее и можно произвести его замену.
14. Обратите внимание, чтобы метки не сбились.
15. Теперь ремень нужно натянуть. Напомним, что перетяжка так же опасна, как и недостаточная натяжка, а в обычных условиях она проверяется достаточно простым способом. Примерно посередине пробуем двумя пальцами провернуть его вокруг оси. Если поворачивается легко, больше чем на девяносто градусов, то это говорит о слабости натяжки. Значит, при помощи натяжного ролика подтягиваем немного больше. Заметим, для того, чтобы точно произвести замер натяжки, необходимо специальное оборудование.
16. Теперь все снятые узлы и детали можно ставить на место.

После изучения инструкции и просмотра видео обязательно посмотрите наш фотоотчет пред тем, как менять привод.

Запрос вернул пустой результат.

Периодичность

Также автовладельцев интересует периодичность, с которой требуется обязательно менять ремни. У Логана газораспределительная система устроена так, что на всех моторах этого автомобиля загибаются клапана, когда обрывается ремень. А потому при достижении определенного пробега лучше не рисковать, а сразу же поменять элемент.

Если заглянуть в руководство по эксплуатации, то официальный регламент диктует срок в 15 тысяч километров как период для обязательной проверки состояния. Менять еще не обязательно.

Защита картера Шериф: каталог продукции, цена, где купить

Рубрика: Тюнинг

А вот непосредственно сама замена выполняется через 60 тысяч километров. Достаточно спорное утверждение от официального представителя. В действительности, как показывает практика и опыт владельцев Рено Логан, реальный срок службы оригинальной детали составляет 50 тысяч километров. А еще лучше, если замены выполнить на 45 тысячах. Если же машина редко используется, тогда отталкиваться нужно не от пробега, а от срока. В таких условиям ремни меняют каждые 4 года.

Когда 60 тысяч километров пройдено, дальнейшая эксплуатация Логана сопряжена с большими рисками. Это возможно даже при условии, что никаких признаков износа нет. Начинают образовываться внутренние повреждения, которые легко приведут к проблемам с мотором.

Необходимость в досрочной замене

Есть ситуации, когда Рено Логан не может пройти весь указанный пробег. То есть ремень изнашивается и разрушается раньше заявленного периода. Обычно это происходит по вине неправильной установки или же из-за использования изначально некачественного изделия.

Чтобы определить необходимость в досрочной замене ремня, отталкивайтесь от нескольких характерных признаков. А именно:

• на поверхности образуются следы замасливания;
• натяжение ремня нарушается;
• натяжной ролик заклинивает;
• клинит помпу;
• на беговой части появляются трещины и разрывы;
• следы разрушений видны на внешней стороне ремня;
• торцевые части постепенно расслаиваются;
• двигатель нехарактерно шумит;
• автомобиль плохо разгоняется.

Опытные автомастера утверждают, что очень опасной является ситуация, когда на поверхность попадает масло. Это приводит к ускоренному разрушению резиновых компонентов ремня. Если вы видите смазку на элементе, для начала найдите причину, почему так происходит. Зачастую это поврежденные или изношенные сальники вала.

Процедура замены: моторы К7J и К7М 8 клапанов

Прежде чем приступать, внимательно прочитайте инструкцию и убедитесь, что такая работа окажется вам по плечу. Если неправильно выставите метки ГРМ «Рено-Логан», то будет нарушена синхронизация коленчатого и распределительного валов. Чем это грозит – мы уже писали ранее.

Ели сомнений нет, тогда придерживайтесь следующего порядка действия:

Приподнимите автомобиль с правой стороны домкратом и демонтируйте переднее правое колесо. По правую сторону мотора будет установлен специальный металлический щиток для защиты от грязи. Его нужно демонтировать. Далее нужно снять ремень привода генератора, который мешает получить доступ к месту установки ГРМ. При помощи гайковерта или ручного инструмента открутите крепежный болт шкива коленчатого вала и снимите деталь с агрегата. Гайковерт предпочтительнее, поскольку вращать ключом в ограниченном пространстве будет неудобно. Под мотор машины необходимо установить подставку, чтобы при демонтаже правой опоры ничего не рухнуло. Если не хотите демонтировать защиту картера, то можно найти специальный продолговатый брусок, сечение которого будет меньше отверстия в защите для слива моторного масла. Его ставят как раз под это отверстие. Далее необходимо отсоединить трубку, которая используется для продувания адсорбера

Осторожно отведите ее в сторону и закрепите изолентой или другим способом, чтобы она не мешала в ходе работ. Далее вам понадобится ключ на 16. Правая опора мотора крепится к агрегату ГРМ и корпусу пятью болтами

Необходимо открутить их и снять опорный узел. Обязательно вытащите щуп, чтобы случайно не повредить его. Отверстие рекомендуется заделать. Для этого можете использовать пластиковую крышку подходящих размеров или ее аналог. Через нижний проем моторного отсека необходимо снять защитную панель. Она закреплена на механизме тремя болтами: один сверху и два по бокам. Производители используют болты на 10 или 8. Здесь все зависит от года выпуска автомобиля. Выше защитного кожуха находится металлическая крышка. Ее также нужно снять, открутив пять болтов по бокам. Понадобятся несколько ключей (на 10, 13 и 16). Далее важный шаг – установка метки ГРМ «Логан» Механизм нужно выставить так, чтобы метка на шкиве распределительного вала совпала с аналогичной, отлитой на корпусе клапанной крышки. Внимание! Во всех последующих работах строго запрещено проворачивать коленчатый или распределительный вал отдельно друг от друга, нарушая их синхронизацию. Демонтаж начинают с натяжного ролика, открутив его ключом на 16. Как только натяжка исчезнет, достать ремень не составит труда. Очистите от грязи все шкивы и ролики Будьте осторожны и не проверните случайно коленвал или распредвал. Закрепите натяжной валик на место, слегка ослабив его. Натяните новый ремень. На изделии имеются две метки: нижнего и верхнего положения. Они должны совпадать с аналогичными значками на шкивах. Выполните натяжку ремня и соберите конструкцию в обратном порядке.

Актуальный вопрос – как проверить ремень ГРМ на Renault Logan, в частности, натяжение? Здесь необходимо на самом длинном участке попробовать провернуть ремень перпендикулярно оси. Он должен поворачиваться на 90 градусов. Если этот показатель больше или, наоборот, ремень практически не поддается, то следует отрегулировать натяжение. Также можно руководствоваться двумя отверстиями на натяжном ролике. При заводской регулировке они стоят параллельно ремню, который идет ниже ролика.

Как видно, самое важное – это убедиться, что фаза не нарушена, а коленчатый вал установлен в синхронное положение с распредвалом. Перед сборкой всегда проверяйте, все ли метки выставлены правильно

В конце остается запустить мотор и убедиться, что агрегат работает нормально и никаких шумов от роликов или шкивов нет. Как правило, при замене ремня ГРМ меняют и ролики, последние часто стираются, ослабляя натяжение.

Сколько стоят ремни ГРМ?

Рекомендуется заменять детали комплектом с использованием оригинальных изделий. Аналоги, имеющие низкую цену, позволят сэкономить не более 1000-1200 рублей на комплекте. Но риск досрочного выхода узла из строя многократно увеличивается.

Какой ремень ГРМ и ролики лучше, когда менять

Оригинальные ремни ГРМ и ролики от производителей Renault, SNR, BOSCH, КОЙО и GATES являются самыми качественными комплектующими к Рено Логан. Более дешевые аналоги существуют, но использовать их не стоит, так как дешевая продукция менее качественная и менее выносливая. Неоригинальные комплектующие могут быть причиной досрочного выхода из строя ремня ГРМ, а следовательно, приведет к ремонту или замене механизма. В предыдущих обзорах мы рассматривали особенности выбора приводных ремней для распредвала, все они актуальны и для Логана.

Интересное по теме: Замена ремня ГРМ Шкода Октавия А5 1,6 л BSE своими руками

Комплект для замены Gates
Компания Рено рекомендует проверять состояние ремня ГРМ каждые 15000 км пробега, а замену детали нужно выполнять после каждых 60000 км пробега. Рекомендации актуальны для автомобилей Логан любого года выпуска.

Замена ремня ГРМ должна выполняться вместе с заменой роликов. Замена помпы выполняется раз в 120 км пробега, но менять ее не обязательно. В большинстве случаев после 60000 км пробега ремень ГРМ может быть в нормальном состоянии, но его все равно лучше поменять, чтобы не произошел обрыв ремня во время движения, что может стать причиной загиба клапанов.

Классический загиб клапанов
Бывают случаи, когда ремень в идеальном состоянии, но пластиковые ролики деформированы или поломаны. В этом случае выполняется замена роликов. Если замену не произвести, то возможна слабая натяжка ремня ГРМ, что может привести к заеданию или соскакиванию ремня (указанное явление особо часто встречается в автомобилях с 16-ти клапанными двигателями).

Схема привода распредвала Логан: 1-шкив распредвала; 2-ремень привода; 3-натяжной ролик; 4-шкив распредвала; 5-шкив привода помпы

Замена ремня ГРМ на Рено Логан 1.6 16V

На 16-клапанном моторе K4M замена ремня ГРМ 1,6 производится несколько сложнее, чем на 8-клапанных ДВС K7J и K7M – после того как метки будут выставлены, новый ремень сначала надеваем:

• на шестерню левого распредвала (если смотреть на двигатель спереди);
• на шестерню правого распредвала;
• на паразитный и натяжной ролик;
• и уже в конце на шестерню коленчатого вала.

Важно, чтобы при установке ремня ГРМ валы не вращались, поэтому для коленвала и распредвалов устанавливаются специальные стопоры.

Статьи по теме:

• Технические характеристики и комплектации Renault Logan: отзывы автовладельцев В этой статье мы рассмотрим особенности конструкции модели, комплектации, технические характеристики, также узнаем, сколько может стоить новый Логан в автосалонах, познакомимся с отзывами […]
• Бензиновые и дизельные двигатели Renault Duster Несмотря на то, что кроссовер Рено Дастер является бюджетным вариантом, по надежности он не уступает автомобилям более высокой ценовой категории. Также надежностью отличаются и силовые […]
• Особенности замены Шруса Рено Логан ШРУС Рено Логан позволяет передавать крутящий момент под большими углами с минимальными потерями мощности. Со временем в неисправных приводах появляется хруст и щелчки, и если не обращать […]

Инструкция по замене ремня ГРМ на двигателях объемом 1.4/1.6 8 клапанов (K7J и K7M)

Сам процесс замены деталей привода ГРМ не представляет трудностей для владельца, который привык обслуживать автомобиль сам. Специалисты Renault Logan продумали конструкцию до мелочей, обеспечив доступ к узлам и деталям двигателя. Убедиться в этом вы сможете сами – достаточно во время работы придерживаться следующей инструкции:

1. Ослабьте болты крепления правого переднего колеса (смотреть надо по ходу движения), поднимите автомобиль домкратом и снимите колесо.
2. Демонтируйте грязезащитный щиток с правой стороны моторного отсека и снимите поликлиновой ремень привода генератора.
3. Получив доступ к шкиву коленвала, отверните болт крепления и демонтируйте деталь с силового агрегата. На этом этапе не возникает трудностей, если в работе используется гайковёрт.
4. Следующий шаг – демонтаж правой опоры двигателя. Прежде чем снять эту деталь с автомобиля, установите подставку под силовой агрегат. Чтобы не удалять защиту картера, воспользуйтесь деревянным бруском подходящей длины. Установив его в проём для доступа к сливной пробке, автомобиль немного опускают. Двигатель должен надёжно опираться на брусок.
5. Отсоедините от креплений трубку продувки адсорбера и отведите её в сторону.
6. Воспользовавшись ключом с торцевой головкой «на 16», отверните пять болтов, которыми правая опора двигателя крепится к кузову и крышке привода газораспеделительного механизма. Снимите опорный узел с автомобиля.
7. Вытащите щуп, чтобы в дальнейшем не повредить пластиковый наконечник. Заглушите отверстие каким-либо подходящим предметом – паклей, пластиковой пробкой и т. д. Для наглядности дальнейший процесс замены ремня привода ГРМ демонстрируется на снятом двигателе. Нет необходимости демонтировать мотор с автомобиля.
8. Отверните три болта крепления пластикового кожуха ремня привода ГРМ. В зависимости от года выпуска производитель использовал крепёж с головками «на 8» и «на 10», поэтому будьте внимательны. Снять кожух можно через нижний проём моторного отсека.
9. Демонтируйте верхнюю (металлическую) крышку привода газораспределительного механизма. Она удерживается четырьмя болтами с головками «на 13» и одним «на 10». В машинах до 2008 года выпуска применялись два верхних болта с головками «на 16». Обратите внимание: нижние болты проходят рядом с масляными каналами, поэтому завод-изготовитель использует для уплотнения резьбового соединения специальный клей-герметик. По этой причине их выворачивание потребует дополнительных усилий.
10. Получив доступ к ремню привода ГРМ, выставьте механизм по меткам. Для этого стрелку на шестерне распредвала совмещают со значком «Дачия», отлитым на клапанной крышке.
11. Чтобы провернуть двигатель, используйте болт крепления шкива, установленного на коленчатом валу. Для этого под его головку устанавливают подставку – так намного удобнее ухватиться ключом.



12. Выставив метки, приступайте к демонтажу натяжного ролика. Для этого отворачивают удерживающую его гайку «на 16», после чего ролик снимают с оси.
13. Снимите ремень привода ГРМ.
14. Прежде чем приступать к установке новых деталей привода газораспределительного механизма, обязательно очистите шестерни, детали и поверхности силового агрегата от грязи, промойте и продуйте сжатым воздухом.
15. Установите на место натяжной ролик и наживите гайку крепления.
16. По нарисованным на новом ремне стрелочным указателям определите нижнюю и верхнюю метку. Последняя находится возле стрелок и надписей, выполненных производителем на внешней поверхности изделия.
17. Установите ремень, совместив нижнюю метку с выштамповкой на шкиве коленвала.
18. Верхняя метка должна совпадать с указателем на шкиве распредвала и значком «Дачия» на крышке привода клапанов.
19. Прежде чем приступать к регулировке натяжения, уберите провисание (слабину) ремня, возникающую на участке между шкивами привода со стороны насоса системы охлаждения. Для этого приводной механизм проворачивают против направления вращения двигателя за головку болта, которым крепится шкив распределительного вала.
20. Натяжку ремня выполняют при помощи специального ключа вилочного типа (используйте инструмент для переднеприводных автомобилей ВАЗ), проворачивая ролик против часовой стрелки. Степень натяжения контролируют, перекручивая ремень на участке между помпой и распредвалом. Нормальным усилием натяжения считается такое положение ролика, при котором ремень можно отклонить от первоначального положения не более чем на 60-70 градусов.
21. Косвенно усилие определяется по положению отверстий в ролике – при заводской регулировке они располагаются параллельно линии нового ремня. В этом положении затяните гайку крепления натяжителя.
22. Взявшись за болт крепления шкива коленчатого вала, проверните его на 2 оборота. После этого проверьте совпадение меток и степень натяжения. При необходимости гайку ролика ослабьте и проведите повторную регулировку.
23. Верните верхнюю крышку привода ГРМ. Прежде чем приступить к её креплению, смажьте герметиком резьбу двух нижних болтов – так вы избавитесь от подтекания масла из внутренних каналов двигателя. Затяните болты и установите пластиковый кожух привода ГРМ.
24. Перед установкой правой опоры двигателя осмотрите подушку. При наличии разрывов и других существенных повреждений деталь замените.
25. Верните на место трубку продувки адсорбера.
26. Поднимите автомобиль домкратом и уберите деревянную подставку. Закрепите шкив коленчатого вала, установите и отрегулируйте поликлиновой ремень генератора. После этого приступайте к пробному запуску.



Это интересно: Необходимые запчасти для замены
Убедившись, что мотор работает нормально, заглушите двигатель. Верните на место правый грязезащитный кожух и прикрутите колесо. Не забудьте подтянуть болты его крепления, когда снимете автомобиль с домкрата. На этом работу можно считать завершённой.

Снятие изношенного ремня ГРМ

Процесс замены лучше всего делать на яме или эстакаде, но при желании вполне хватит пары домкратов. Первый используем для того чтобы поднять правую сторону автомобиля, снимаем правое переднее колесо и подкрылок. Также снимаем защиту картера. После этого вторым домкратом приподнимаем двигатель на два-три сантиметра. Нагрузка на верхнюю правую опору (см. рис. 1) ослабляется и ее необходимо полностью снять.

рис. 1

Со стороны колесной арки получаем доступ к коленвалу, закрытому защитным шкивом. Откручиваем болт и снимаем его. Ослабляем и полностью снимаем натяжитель ручейкового ремня. Если вы не будете ставить новый ролик, для удобства его пружину можно зафиксировать саморезом или тонким винтом.

Теперь можно разобрать корпус ГРМ — верхний кожух и защиту. Если на распредвале и коленвале есть метки — задача упрощается. Нужно проворачивать коленвал до тех пор, пока метка на его шкиве (см. рис. 2) не совпадет с ответной метко, а метка на шкиве распределительного вала не совпадет с выбитой на корпусе ГРМ латинской буквой «D».

рис. 2

Бывает (редко), что на шестернях валов нет соответствующих рисок. В таком случае придется выставлять зажигание вручную. Снимите катушку с первого цилиндра и открутите свечу. В отверстие вставьте тонкий длинный болт или отвертку и найдите им поршень. Проворачивайте коленчатый вал до тех пор, пока он не поднимется в верхнюю точку.

Когда зажигание выставлено — нанесите на шкивы соответствующие риски, а лучше всего — зафиксируйте их. Для этого подойдет любое подручное средство. После этих процедур можно снимать старый ремень. Для этого понадобится снимать ролик натяжителя.

Начнем

Вывешиваем переднее правое колесо и снимаем его, снимаем защиту двигателя и правый пластиковый брызговик, он держится на двух пистонах и пластиковой гайки.

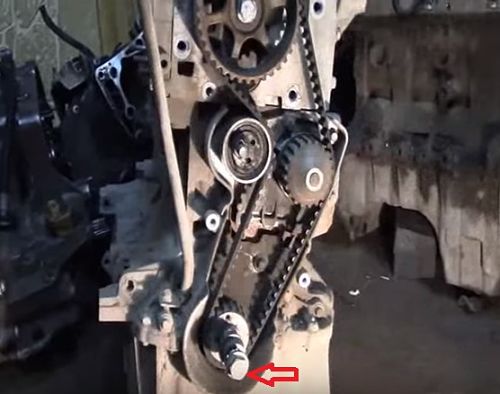

Срываем болт шкива коленвала. Для этого сажаем в салон помощника, который включает пятую передачу и жмет на тормоза, а сами в это время легким движением руки и головки на 18 ослабляем болт коленвала.

Поддонкрачиваем двигатель, но помним, что поддон у Логана дюралевый, поэтому подкладываем широкую доску между домкратом и поддоном. Отворачиваем пять болтов опоры двигателя.

Снимаем ремень привода навесных агрегатов, на данном двигателе он один, который вращает и кондиционер, и гидроусилитель, и генератор.

Расположение ремня, вид снизу.

Ставим ключ на 13 на болт натяжного ролика и поворачивая его по часовой стрелки ослабляем сервисный ремень. Одновременно снимаем его с насоса гидроусилителя.

Используя ключи на 10 и 13 откручиваем верхнею защитную крышку ГРМ.

Головкой на 8 нижнею.

Обе крышки снимаем и протираем чистой ветошью.

Получается такая картина.

1 – шкив распредвала.

3 – натяжной ролик.

4 – звездочка коленвала.
