Принципиальная схема гидромуфты и её технические характеристики

Для лучшего понимания функционирования гидравлической муфты приведём её конструктивную схему:

Колёса (9) снабжены прямыми лопатками, хотя в некоторых случаях, для них используют лопатки изогнутой формы. Гидромуфта является соединением колеса центробежного насоса, колеса реактивной турбины и кожухов (3), как охватывающего, так вращающего. Насос, в свою очередь, присоединён к ведущему валу (6), а реактивная турбина – к ведомому валу (16).

Принцип действия

Попробуем разобраться, в чём же состоит её основной принцип роботы. Во время вращения насос является передающим звеном работы двигателя жидкости, которая заполняет гидравлическую муфту через клапан. В процессе этого сообщается запас энергии скорости и энергии давления. Попадая на лопасти, жидкость преобразует энергию в механическую работу, которая приводит к вращению ведомого вала. Покидая турбину, жидкость снова поступает в насос. Во время этого процесса происходит передача момента вращения с одного вала на другой. Таким образом, устанавливается замкнутый процесс, который работает в таком порядке: насос – турбина – насос. Делаем вывод, что основным элементом, которая связывает между собой оба вала – это жидкость.

В процессе действия происходят некоторые потери. Причиной этому является тот факт, что в рабочем состоянии ведущий вал немного опережает ведомый.

История[ | ]

Разобранные гидромуфты вспомогательных приводов тепловоза ЧМЭ3
Создание первых гидродинамических передач связано с развитием в конце XIX века судостроения. В то время в морском флоте стали применять быстроходные паровые турбины, что вызвало необходимость понижения оборотов вала до скорости вращения гребного винта в пределах 200—300 об/мин или ниже — на крупногабаритных судах, т.к. наиболее высокий КПД гребных винтов проявляется именно в этих пределах. Кроме этого, высокие обороты вызывают кавитацию на лопастях и большие нагрузки. Это потребовало применения дополнительных механизмов. Поскольку технологии в то время не позволяли изготавливать высокооборотистые шестерённые передачи, то потребовалось создание принципиально новых передач. Первым таким устройством с относительно высоким КПД явился изобретённый немецким профессором Г. Фётингером гидравлический трансформатор (патент 1902 года)[1], представлявший собой объединённые в одном корпусе насос, турбину и неподвижный реактор. Однако первая применённая на практике конструкция гидродинамической передачи была создана в 1908 году и имела КПД около 83 %. Позднее гидродинамические передачи нашли применение в автомобилях. Они повышали плавность трогания с места. В 1930 году Гарольд Синклер (англ. Harold Sinclair), работая в компании Даймлер, разработал для автобусов трансмиссию, включающую гидромуфту и планетарную передачу[2]. В 1930-х годах производились первые дизельные локомотивы, использовавшие гидромуфты[3].

В СССР первая гидравлическая муфта была создана в 1929 году.

Свойства

Отметим основные свойства, которыми обладают гидромуфты:

• Ведомые и ведущие валы действуют вне зависимости друг от друга. К примеру, когда ведомый вал находится в покое, то в это время ведущий вал может функционировать или соответствовать промежуточному значению угловой скорости. Но отметим, что значение последней не может равняться скорости вращения ведущего вала. Обычно её значения меньше на 2 – 3%.
• Именно гидравлические муфты смогут обеспечить плавное начало движения транспорта и плавный набор разгона.
• Строение организовано таким образом, что в ней отсутствуют детали, которые тесно соприкасаются между собой. Другими словами отсутствует процесс трения деталей, а следовательно, их износ сводится к минимуму.
• Гидромуфта сдерживает крутильные колебания.
• С её помощью обеспечивается бесшумное функционирование передач.
• Обеспечивается высокие показатели коэффициента полезного действия, до 0,96 – 0,98.
• Высокая степень надёжности при эксплуатации.

С их помощью можно организовать управление, как на дистанционном, так и на автоматическом уровне.

Роль в системе охлаждения ДВС

Вентилятор с вискомуфтой устанавливается на автомобили с продольным расположением двигателя (обычно это полноприводные и заднеприводные модели). При такой компоновке шкив вентилятора радиатора целесообразней всего соединить со шкивом водяной помпы. Как известно, вращение водяной помпе передается сервисным ремнем от шкива коленчатого вала.

Недостаток такой конструкции в том, что скорость вращения крыльчатки вентилятора всегда будет пропорциональна оборотам коленчатого вала. Подобное устройство приведет к тому, что на высоких оборотах в условиях холодного воздуха двигатель будет чрезмерно охлаждаться, что снизит его КПД. К тому же постоянное соединение крыльчатки и шкива коленчатого вала увеличит механические потери на трение, что будет отнимать мощность и повышать расход топлива.

Вискомуфта вентилятора позволяет регулировать скорость вращения крыльчатки в зависимости от температуры двигателя.

Устройство

Разница в конструкции вискомуфт вентилятора Toyota, BMW, Mercedes, Audi. минимальна, так как все они устроены и работают по единому принципу.

Вал с соединительным фланцем крепится к приводу помпы охлаждения, поэтому его скорость вращения всегда пропорциональна оборотам коленчатого вала. К валу, в свою очередь, крепится приводной шкив, который вращается в рабочей камере. Рабочая и резервная камеры разделены пластинами. Переход между камерами возможен только через впускные клапаны и возвратные каналы. Изначально резервная камера заполнена специальным силиконовым маслом. Приводной шкив, или диск, как его еще называют, имеет по окружности косые зубья, которые при вращении позволяют выгонять масло обратно в резервную камеру. Поверхность приводных дисков, как и делительных пластин, имеет специальные ребра, которые превращают рабочую камеру в своеобразную сеть лабиринтов, по которым циркулирует силиконовое масло.

Корпус муфты, к которому и крепится крыльчатка вентилятора, соединяется с валом (ротором вискомуфты) посредством обычного шарикового подшипника. Впускные клапаны соединены с биметаллической пластиной, которая располагается в передней части корпуса вискомуфты. При нагреве пластина расширяется, что приводит к увеличению пропускного сечения клапанов.

Свойства силиконового масла

Основная особенность силиконовой жидкости, использующейся в вискомуфтах вентиляторов, – термостойкость и вязкостная стабильность. С изменением температуры масло лишь незначительно изменяет свою вязкость.

В работе вискомуфты силиконовое масло исполняет роль связывающего вещества, позволяющего создать между приводным диском и разделительными пластинами, соединенными с корпусом, трение. Несмотря на то что между корпусом и приводным шкивом всегда будет некоторая степень проскальзывания, созданного коэффициента сцепления достаточно для зацепления корпуса муфты с приводным валом.

В некоторых источниках указывается, что с повышением температуры масло расширяется, что и провоцирует вязкостное зацепление приводного диска с корпусом вискомуфты. Подобное понимание принципа работы вискомуфты вентилятора охлаждения является ложным и возникло, скорее всего, из-за сравнения вискомуфты вентилятора с вязкостными муфтами раздаточных коробок полноприводных автомобилей. В вискомуфтах дифференциалов используется дилатантная жидкость, вязкость которой сильно зависит от скорости деформации сдвига.

Принцип работы

Когда рабочая камера не заполнена маслом, приводной диск свободно вращается в рабочей камере. Небольшое количество масла все же присутствует, но коэффициент сцепления приводного шкива с корпусом вискомуфты минимален, поэтому с повышением оборотов двигателя скорость вращения крыльчатки не увеличивается.

Процесс прогрева двигателя и увеличения температуры тосола в радиаторе сопровождается нагревом биметаллической пластины. Нагреваясь, пластина расширяется, что приводит к открытию впускного клапана и увеличению количества рабочей жидкости, проникающей из резервной в рабочую камеру. Возникающее между приводным диском и разделительными пластинами трение приводит к увеличению скорости вращения корпуса и крыльчатки вентилятора.

Когда двигатель нуждается в максимальном охлаждении, биметаллическая пластина изогнута настолько, чтобы обеспечить максимальное проходное сечение впускных клапанов. В таком случае разница частоты вращения вала и корпуса вискомуфты минимальна, поэтому повышение оборотов коленчатого вала приводит к практически равнозначному увеличению скорости вращения крыльчатки вентилятора.

Снижение температуры набегающего воздуха приводит к постепенному возврату биметаллической пластины в исходное положение. Соответственно, уменьшается проходное сечение впускных клапанов, жидкость перегоняется в резервную полость. Уменьшение коэффициента сцепления приводит к увеличению разницы частоты вращения приводного вала вискомуфты и корпуса – крыльчатка вентилятора замедляется.

Работа вискомуфты Toyota на примере конкретных температурных режимов

Устройство вискомуфт вентиляторов Toyota предполагает наличие двух рабочих камер (в первых вариантах конструкции была только одна камера).

Читать дальше: Большая европейская семерка грузовики

• Биметаллическая пластина в «холодном» состоянии.
• Пластина разогрета теплым воздухом, открыт впускной клапан передней камеры.
• Коэффициент температурного расширения соответствует максимальному режиму охлаждения. Открыт клапан задней камеры.

Почему вискомуфта вращается на холодную

Многие владельцы автомобилей с механическим приводом вентилятора системы охлаждения, скорее всего, замечали, что после запуска холодного двигателя вентилятор крутится с большой скоростью. Спустя некоторое время после прогрева двигателя, количество оборотов крыльчатки уменьшается, поэтому может показаться, что подобное явление идет в разрез с описанным выше принципом работы вискомуфты вентилятора. Такой эффект возникает из-за того, что во время простоя масло самотеком стекает в нижнюю рабочую камеру, поэтому сразу после запуска крыльчатка и корпус вискомуфты будут вращаться до того времени, пока масло перекачается обратно в резервную секцию.

Преимущества

Обороты крыльчатки подстраиваются под фактический температурный режим двигателя, что позволяет:

• уменьшить расход топлива;
• снизить уровень шума;
• уменьшить потери мощности.

Установка вискомуфты в системе охлаждения позволяет уменьшить нагрузку на генератор и снизить себестоимость авто, исключив затраты на электропривод крыльчатки, проводку.

Недостатки

Многие сетуют на ненадежность вискомуфты, забывая, что система с электровентилятором также периодически нуждается в ремонте. Наиболее распространенная поломка – утечка рабочей жидкости. Несмотря на то что большинство муфт вязкостного типа неразборные, существуют проверенные технологии восстановления работоспособности системы. В случае износа поддается восстановлению и подшипник. Именно поэтому важно знать способы проверки и ремонта вискумуфты вентилятора радиатора.

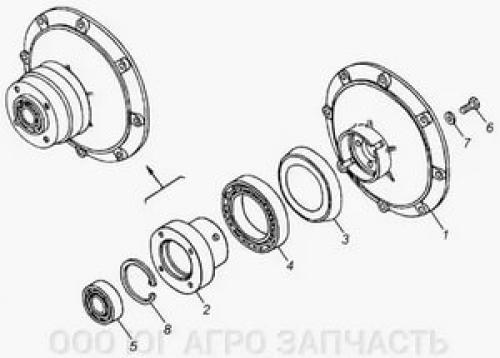

Система охлаждения автомобилей КамАЗ устроена по классическому принципу. Но имеются и особенности. Одна из них – наличие гидромуфты вентилятора. Благодаря исправной работе этого узла система охлаждения грузового автомобиля под нагрузкой работает максимально эффективно.

Нюансы работы

Благодаря всем выше перечисленным свойствам, обеспечивается взаимодействие гидравлической муфты и двигателя. Перечислим все основные функции, которые выполняет устройство:

• Способность регулировать количество выполняемых вращений ведомым валом при постоянном числе вращений двигателя;
• Обеспечение разгона больших масс.

Обеспечение суммирования мощностей и реверса. Особенно это актуально при использовании детали на судах.

Обратим внимание, все функции, которые приведены выше, позволяют использовать гидравлической муфты не только в автомобильной отрасли.

Установлено, что она зарекомендовала себя довольно долгими сроками службы. В ходе эксплуатации требуются лишь периодическая регулировка температуры срабатывания выключателя. Но всё-таки, если произошла поломка, то замена производится в комплекте с передней крышкой двигателя.
