Датчик давления масла представляет собой индикационный элемент, необходимый для анализа уровня масла в двигателе транспортного средства. С неисправным ДДМ автомобиль можно продолжать эксплуатировать, однако важно помнить, что утечка масла из картера в разы укорачивает ресурс эксплуатации силового агрегата.

Своевременная замена вышедшего из строя ДДМ на Лада Гранта позволит упростить обслуживание авто и не допустить масляного голодания.

Принцип работы ДДМ

Конструктивная часть ДДМ весьма проста: в зависимости от силы движения технической жидкости, индикационная мембрана внутри прибора прогибается и соединяет либо прерывает контакты. При сокращении уровня технической жидкости до критической отметки контакты на приборе размыкаются, о чем и оповещает контрольная лампа на приборной панели автомобиля.

Однако бывает, что контрольный чек на приборке загорелся, но на щупе отмечается достаточное количество технической жидкости. В данном случае требуется проверить работоспособность датчика давления масла – скорее всего деталь вышла из строя.

Номер артикула детали в каталоге производителя 11180-3829010-00. Среднестатистическая стоимости детали на российском рынке составляет 130-160 рублей. Помните, своевременная замена датчика давления масла позволит двигателю беспроблемно прослужить весь срок эксплуатации – не экономьте на данной проблеме.

Замена датчика положения коленвала на ВАЗ 2110, Калине, Гранте, Приоре, 2112 и 2114

ДПКВ. Проверка Датчика положения коленвала. Ваз. Лада.

Lada 111 Почему мигает лампа давления масла .Устраняем поломку.Ремонт ВАЗ 21111

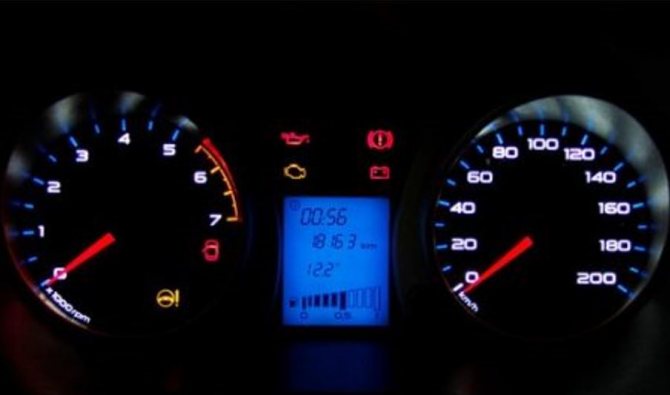

О чем сигнализирует горящая лампочка давления масла?

Если контрольная лампочка ДДМ на приборном щитке постоянно горит, это говорит о том, что поломан датчик давления масла Лада Калина либо нарушении цепи.

Если после диагностики выяснилось, что неисправен прибор, его необходимо заменить (автор видео — Александр Скрипченко).

Рекомендуется перед покупкой выкрутить старый прибор и взять с собой, чтобы не ошибиться при выборе нового. Для замены лучше приобретать оригинал или качественный аналог. Не стоит покупать дешевое изделие пытаясь на этом сэкономить, так как некачественное изделие быстро придет в негодность и придется замену выполнять снова. При плохом состоянии колодки ДДМ стоит заменить ее тоже.

Инструкция по замене

Для проведения работ нужно приготовить ключ на «21».

Процедура замены состоит из этапов:

1. Сначала нужно открыть капот и снять защитную пластиковую крышку с силового агрегата.
2. Обнаружив датчик на ГБЦ, от него необходимо отсоединить клемму питания, нажав на фиксаторы.
3. Если необходимо, проверяем поступление питания.
4. Далее с помощью ключа на «21» выкручиваем старый прибор. Проверяем его на исправность.
5. Если старый прибор неисправен, вкручиваем на его место новый датчик.
6. Присоединяем к прибору клемму с питающим проводом, возвращаем на место декоративную крышку мотора.
7. Запускаем двигатель. Лампочка на приборной панели должна погаснуть.

Если все работает, замена ДДМ на этом заканчивается.

Фотогалерея «Как поменять ДММ на Лада Калина»

Об аварийном давление масла в двигателе Калины сигнализирует «маслёнка» на приборной панели. При включении зажигания «маслёнка» должна гореть и гаснуть после старта двигателя.

Система сигнализации аварийного давления масла проста в конструкции и состоит из датчика и светодиода в приборной панели, который сигнализирует об неисправности, подсвечивая символ «маслёнка».

Устройство датчика аварийного давления масла показано на рисунке. Красным показана токопроводящая часть, зелёным — изделия из пластмассы, синим — место размыкаемого контакта. Внутри датчика от его разъёма до места размыкаемого контакта минус идёт через пружину.

Датчик состоит из корпуса, мембраны и подпружиненного контакта. Под действием давления масла мембрана прогибается, давит на пластиковую тарелку (выделена зелёным на рисунке), а та в свою очередь, размыкает «массу». Когда давление падает, пружина отводит тарелку обратно, контакт замыкается, появляется минус на контакте датчика.

Что делать если лампа аварийного давления масла внезапно загорелась при работающем двигателе?

Ехать на горящей «маслёнке» без определения причины её срабатывания НЕЛЬЗЯ категорически, так как это может существенно увеличить стоимость ремонта двигателя. Прежде всего не стоит паниковать, припарковаться у обочины и заглушить двигатель. Даже если случилось самое страшное и Вы попали на капремонт, это не старый мерседес, стоимость ремонта будет значительно ниже по сравнению с ремонтом двигателей «лохматых» иномарок.

Прежде всего проверяем уровень масла, он должен быть между отметками max и min. Если уровень масла в норме садимся в машину и заводим двигатель. Коротковремено пробуем поднять обороты до 1500-2000 об/мин. Если лампа гаснет при оборотах больше 1000 об/мин допустимо доехать до сервиса, но я бы рекомендовал сначала заменить датчик аварийного давления масла (цена около 150 руб.) и масляный фильтр, чтобы быть уверенным что дело точно не в них.

Если лампа не гаснет, выходим из машины и слушаем двигатель. При работе с недостаточным давлением в системе смазки двигатель сразу начнёт издавать повышенный шум. Если двигатель работает ровно и без посторонних стуков велика вероятность, что дело в самом датчике аварийного давления масла, но самостоятельно ехать с горящей «маслёнкой» не рекомендую, так как если дело всё таки не в нём, можно попасть на крупный ремонт двигателя.

Датчик аварийного давления масла меняется за 5 минут, для этого потребуется собственно сам датчик и ключ рожковый на 21.

Датчик расположен на задней стороне двигателя, в резьбовом отверстии канала головки, рядом с корпусом ремня ГРМ, от него идёт один провод. Для доступа к нему, необходимо снять пластиковый экран двигателя. Для этого откручиваем крышку маслозаливной горловины, и тянем экран на себя. Снимаем колодку с датчика, сжав её двумя пальцами с овальной стороны и потянув на себя. Далее ключом на 21 отворачиваем сам датчик, резьба там обычная, правая. Ставим новый датчик в обратной последовательности.

Если замена датчика аварийного давления масла и масляного фильтра не к чему не привели, значит это либо масляный насос с редукционным клапаном, либо повышенные зазоры между вкладышами и коленвалом. Чтобы определить неисправность необходимо снять поддон двигателя. Для этого рекомендую обращаться в сервис, но обязательно присутствовать при «вскрытии» во избежание накручивания цены ремонта.

Датчик давление масла на Калине ещё называют, как датчик аварийного давления масла. Он не отображает под каким давлением находится масло в двигателе. Его основная задача — зажигать лампу аварийного давления масла на приборной панели в том случае, если давление масла в двигателе становится критически низким. Это означает, что масло пора менять или же его упал ниже min.

Индикатор аварийного давления масла может сработать ложно. В этом случае датчик давления масла (ДДМ) вышел из строя. Как это можно проверить?

Проверка датчика давления масла

Перед разбором ДДМ для диагностики на наличие неисправностей требуется проверить уровень масла в моторном отсеке, а также состояние масляного фильтра. Помните, забитый фильтр или недостаточный объем технической жидкостей – это наиболее популярные причиной загорания контрольного чека на приборной панели транспортного средства.

Проверить датчик давления масла на Лада Гранта можно и своими руками. Алгоритм проверки оборудования происходит по следующему сценарию:

• Для начала требуется проверить состояние электрической цепи датчика и контрольной лампы на приборке автомобиля. Для этого необходимо отключить минусовую клемму от датчика и приложить ее на массу аккумуляторной батареи. При наличии обрыва в цепи ничего не произойдет, если все в порядке – то на приборке погаснет контрольный чек;
• Далее необходимо визуально осмотреть состояние датчика. Наличие масляных подтеков или технической пленки на корпусе прибора свидетельствует о его выходе из строя, однако если датчик сухой и не работает, то причину поломки уже требуется искать в масляном фильтре или маслонасосе;
• Давление масла, следовательно, и работоспособность датчика можно проверить манометром. Для этого необходимо демонтировать датчик и на его посадочное место прикрепить манометр. При заведенном двигателе на холостых оборотах давление на манометре должно составлять не менее 0,65 кгс/см2 – если меньше, то проблемы в маслонасосе.

Важно знать! Если на Гранте в наличие присутствует бортовой компьютер, то исправность системы можно проверить путем пробивки электронных ошибок в блоке ЭБУ.

Датчики сцепления и тормоза Лада Гранта

Благодаря сигналам, отправляемым указанными датчиками, контролер получает сведения о том, нажаты или не нажаты соответствующие педали (сцепление и тормоз). Оба элемента располагаются в районе педального узла.

Датчик сцепления является стабилизатором, который с конструктивной точки зрения представляет собой концевой выключатель. Его поломка приведет к скачкам оборотов и нестабильному функционированию мотора. О поломке автовладельцу сообщит загоревшийся Check Engine, помимо этого, появятся проблемы при резких скачках оборотов во время переключения передач.

Перечисленное является свидетельством следующих неисправностей:

• по высоте педаль расположена неправильно относительно пола;
• неисправен датчик сцепления;
• имеются нарушения в цепи.

Также на Грантах начали устанавливать датчики педали тормоза. Однако многие владельцы данной автомашины уже после кратковременной ее эксплуатации отмечают ошибку Р0504, указывающую на поломку этого датчика. В большей части подобных случаев вышеназванная ошибка возникает по причине неправильной регулировки элемента. По этой причине владельцы авто отмечают такие симптомы как:

• нестабильную работу двигателя;
• нестабильность оборотов.

Функционально датчик педали тормоза ответственен за положение самой педали и выключение стоп-сигналов. Помимо его разрегулированности, проблемы с данной деталью может вызвать поломка расположенной внутри датчика пружины.

Наличие неисправности подтвердит владельцу загоревшийся Check Engine и уже упомянутая выше ошибка Р0504. Указанная ошибка – следствие поломки либо самого датчика, либо его проводки. Кроме этого причиной ошибки нередко становится уже упомянутая выше разрегулированность. Новый элемент обойдется автолюбителю примерно в 180 рублей.

Как заменить ДДМ своими руками

ДДМ расположен в ГБЦ двигателя по правую сторону от картера. Процедура демонтажа датчика не предоставит трудностей даже неопытным механикам – инструкция по замене такова:

• В первую очередь необходимо демонтировать декоративную крышку двигателя, а также снять аккумуляторную батарею. Демонтаж АКБ необходим для предотвращения КЗ, а также удаления дампов памяти электронного блока управления двигателем;
• Затем с помощью крестовой отвертки или плоскогубцев необходимо демонтировать фиксирующие хомуты, которые крепят датчик к двигателю. Сжимаем фиксаторы, после чего демонтируем колодку датчика;
• Теперь берем накидной ключ на «21» демонтируем непосредственно сам датчик, предварительно отключив от него магистральные провода;
• В завершение детали монтируем новый датчик давления масла, подключаем всю проводку и устанавливаем обратно хомуты.

При успешной замене после зажигания двигателя контрольный чек на приборке должен погаснуть. Если на приборке отображается недостаточное давление масла, то причину неисправности требуется искать по системе дальше – в масляном фильтре или маслонасосе.

Важно помнить! Недостаточное давление или объем технической жидкости в силовом агрегате транспортного средства приводит к нестабильному смазыванию деталей, что в свою очередь приводит к их истиранию и преждевременному сокращению ресурса.

Регулярно отслеживайте объем масла и состояние масляного фильтра – это позволит двигателю автомобиля исправно отслужить заявленный производителей срок эксплуатации.

Что нужно знать о ДДМ?

В современном автомобиле установлено большое количество электроники, на основании показаний которой электронный блок управления подает соответствующие команды. Одним из таких устройств является датчик давления масла (ДДМ).

Внешний вид ДДМ

Предназначение и местонахождение

Назначение ДДМ – следить за уровнем масла в силовом агрегате, как только количество смазки становится ниже допустимого уровня — на приборном щитке загорается соответствующая контрольная лампочка.

Схема действия устройства

Принцип работы можно описать следующим образом. Смазка подается ко всем узлам системы под давлением. В систему включен ДДМ, внутри которого находится мембрана, указанная стрелкой 4. Если давление низкое, то мембрана не деформируется, контакты под цифрой 3 при этом замкнуты и лампа, указанная стрелкой 2, горит.

При запуске двигателя давление увеличивается, мембрана деформируется и действует на толкатель, который установлен на ней. В этом случае контакты размыкаются, и лампочка гаснет.

Расположен ДДМ на головке блока цилиндров справа, если смотреть по ходу движения, с обратной стороны мотора. Питание он получает через провод с пластиковой клеммой, по которому его легко обнаружить.

Место расположения прибора

Особенности диагностики

При постоянном горении индикатора на приборке сначала следует проверить уровень масла с помощью щупа, состояние масляного фильтра. Также необходимо проверить, нет ли масляных потеков на корпусе силового агрегата. Если уровень отвечает норме, следует проверить сам прибор. Самый простой вариант проверки – установить вместо проверяемого прибора заведомо исправное устройство.

Не обязательно покупать новый, можно попросить у соседа по гаражу. Правда, датчик должен быть точно такой же. Если после установки исправного прибора, индикатор перестанет гореть, значит снятый неисправен.

Кроме того, с помощью мультиметра проверяется поступление питания на устройство, нет ли обрыва в цепи. При наличии манометра можно проверить давление масла. Для проверки нужно вкрутить манометр в посадочное место ДДМ, и запустить мотор. На холостом ходу значение давления должно быть выше 0,65 кгс/см2.
