Замена предохранителей Нива 2121, Нива 2131

НИВА / 2121, 2131 / ремонт / двигатель / система впрыска / Замена предохранителей

Замена предохранителей система впрыска двигателя.

Ремонт системы впрыска топлива, порядок замены датчиков системы нива 2121, инструкции по снятию и установки узлов управления двигателя автомобиля нива 2131, ваз 2121. Замена предохранителей Устройство системы впрыска топлива Нива 2121, Нива 2131, ремонт

Замена предохранителей фото, Устройство системы впрыска топлива Нива 2121, Нива 2131

Эксплуатация и обслуживание системы впрыска топлива, зажигания, выпуска отработавших газов нива 2121. Инжекторный двигатель, карбюраторный двигатель. Устройство карбюраторной и инжекторной системы питания нива 2131.
Отсоединяем «минусовой» провод аккумуляторной батареи. Для доступа к предохранителям и диагностическому разъему системы управления двигателем нива 2121…

…крестообразной отверткой отворачиваем в салоне два самореза крепления кожуха к обивке передней левой боковины кузова.

Снимаем кожух.

Извлекаем предохранитель.

Предохранитель ваз 2121 цепи электровентиляторов, расположенный на блоке сзади, имеет номинал 30 А (зеленого цвета), три других предохранителя номиналом 15 А (синего цвета) – защищают цепи главного реле, питания контроллера и бензонасоса нива 2131. Для снятия блока предохранителей…

…головкой «на 8» отворачиваем две гайки крепления блока…

…и снимаем его.

Устанавливаем блок предохранителей в обратной последовательности.

Рядом с блоком предохранителей ваз 2131 находится диагностический разъем.

разборка и сборка двигателя своими руками карбюратор, регулировка и проверка инжектор, дефектовка и осмотр система охлаждения, устройство и обслуживание карбюраторная система питания, устройство инжекторная система питания, ремонт, фото карбюратор, осмотр и проверка система зажигания, устройство и ремонт система впрыска двигателя выхлопная система, обслуживание
vazclub.com

Где находится предохранитель бензонасоса ваз 21214 инжектор

Где находится предохранитель бензонасоса ваз 21214 инжектор

Скачать файл — Где находится предохранитель бензонасоса ваз 21214 инжектор

Нет питания на бензонасосе ВАЗ-21214

Подробная карта иркутской

Аспирин йорк инструкция по применению

Где находится предохранитель бензонасоса на Нива Шевроле: где же он стоит?

Сколько лежат в больнице после укуса клеща

Расписание автобусов 5 узловая

Армавир ефремова 3 d карта

Экономический кризис в современных условиях

Нива — Клуб / Niva — Club

Диета 10 описание

Как приготовить чесночные стрелки в томатном соусе

Схема и расположение блока предохранителей Нива ВАЗ-21213 и 21214

Румалон уколы инструкция отзывы

To be well off перевод

Болит рука на нервной почве

ВАЗ 21213 | Проверка и замена реле

Перед началом работы

Отверните гайки крепления блока предохранителей и отведите его в сторону (не отсоединяя от него наконечники проводов) – см. подраздел 8.1.1.

Замена реле включения стартера, ближнего и дальнего света фар, обогрева стекла задней двери, электродвигателя вентилятора системы охлаждения, зажигания

Замена реле контрольной лампы стояночного тормоза

Замена реле очистителя ветрового стекла

Замена реле-прерывателя указателей поворота и аварийной сигнализации

automn.ru

Обозначения предохранителей и их предназначение

Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

Описание верхней секции:

1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
3. Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
4. Дальний свет (правая фара).
5. Ближний свет (левая фара).
6. Ближний свет (правая фара).
7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
8. Габариты (правая сторона), подсветка панели приборов.
9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
10. Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

1. Хранение вставки по 8А
2. Аналогично предыдущему.
3. Противотуманные задние огни.
4. Прикуриватель.
5. Хранение вставки на 16А.
6. Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

1. Пуск электромотора вентилятора справа (30А).
2. Аналогичная позиция для левой стороны.
3. Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
5. Разъем для диагностики работы системы впрыска.

Снятие блока реле

Правее рулевой колонки под панелью приборов установлен блок из трех одинаковых реле типа 113.3747-10, управляющих включением: ближнего света фар, дальнего света фар и обогрева стекла двери задка.

Отсоединяем «минусовой» провод от аккумуляторной батареи.

1. Для снятия реле отсоединяем колодку.

2. Отвернув крестообразной отверткой саморез,…

3. Снимаем реле.

Реле включения стартера и зажигания закреплены под дополнительным блоком предохранителей (на автомобиле с впрысковым двигателем прикреплены к кронштейну реле системы впрыска).

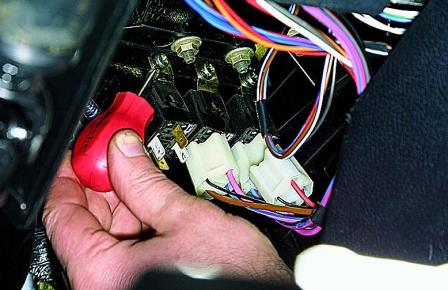

4. Крестообразной отверткой отворачиваем саморез крепления обоих реле

5. Сняв реле, отсоединяем колодки

6. Устанавливаем реле в обратной последовательности

Так как все реле – однотипные, при выходе из строя одного из них можно временно подсоединить его колодку к другому реле.

Например, при выходе из строя реле включения стартера его колодку можно подключить к реле обогрева стекла двери задка.

Замена предохранителей, снятие блока предохранителей

Отсоединяем «минусовой» провод от аккумуляторной батареи.

1. Потянув за защелку, расположенную сверху крышки основного блока предохранителей, снимаем крышку.

Аналогично снимаем крышку дополнительного блока предохранителей.

2. Заменяем предохранитель.

3. Для снятия блоков предохранителей, головкой «на 8» отворачиваем две гайки

4. Снимаем со шпилек основной и дополнительный блоки.

5. Перед заменой блоков предохранителей помечаем провода и отсоединяем их

6. Устанавливаем новые блоки предохранителей в обратной последовательности

Два блока предохранителей на ВАЗ 2121

Для работы с необходимыми элементами следует потянуть на себя защелку и открыть крышку.

Наиболее частые элементы для замены в Ниве-2121.

• Ф1 (16) перемычка электрического двигателя отопительного вентилятора, включение и выключение обогрева, омывателя стекла заднего вида.
• Ф2(8) рулевой переключатель очистителя передних стекол, выключатель сигнализационной системы, реле-прерыватель, выключатель заднего освещения, датчики приборной панели: температурный датчик охлаждающей жидкости, датчик уровня топлива, тахометр, контрольные лампочки повороты, блокировки дифференциала, аварийного состояния системы тормозов, давления масла, количества топлива, заряда аккумулятора.
• Ф10(16) – сигналы, освещение, стоп-сигналы.
