Снятие и установка компонентов системы выпуска отработавших газов

Приемная труба с каталитическим преобразователем

ПОРЯДОК ВЫПОЛНЕНИЯ

Отпустите гайки крепления приемной секции к выпускному коллектору/турбокомпрессору.
Отдайте крепежные гайки и отделите каталитический преобразователь от соединительной секции.
Снимите сборку приемной секции с каталитическим преобразователем и две уплотнительные прокладки.
Тщательно зачистите сопрягаемые поверхности соединительных фланцев, приготовьте сменные уплотнительные прокладки.
Установка производится в порядке, обратном порядку демонтажа компонентов, - проследите за соблюдением требований Спецификаций Главы Системы питания, управления двигателем/снижения токсичности отработавших газов и выпуска отработавших газов к усилиям затягивания резьбового крепежа.

Глушитель

ПОРЯДОК ВЫПОЛНЕНИЯ

Отпустите гайки крепления сначала заднего, затем переднего соединительных фланцев сборки глушителя с соединительной трубой.
Снимите с кронштейнов четыре резиновых подвеса и извлеките глушитель из-под автомобиля.

FRT — Направление вперед по автомобилю

Снимите две уплотнительные прокладки и тщательно зачистите сопрягаемые поверхности соединительных фланцев, - прокладки подлежат замене в обязательном порядке.
Установка производится в обратном порядке, - резиновые подвесы перед установкой следует смазать силиконовой смазкой, проследите за соблюдением требований Спецификаций Главы Системы питания, управления двигателем/снижения токсичности отработавших газов и выпуска отработавших газов к усилиям затягивания резьбового крепежа.

Выпускная труба

ПОРЯДОК ВЫПОЛНЕНИЯ

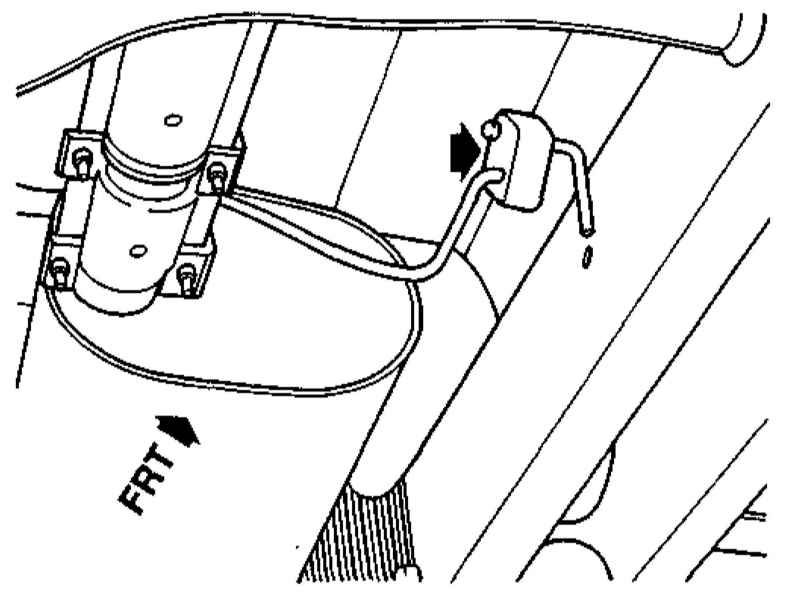

Снимите резиновый подвес выпускной трубы с опорного кронштейна, затем отпустите гайки соединительного фланца.

FRT — Направление вперед по автомобилю

Извлеките трубу из-под автомобиля.
Снимите уплотнительную прокладку.
Установка производится в обратном порядке, не забудьте заменить резиновый подвес и смазать его перед установкой силиконовой смазкой, крепежные гайки затяните с требуемым усилием.
