Снятие и установка маслоохладителя

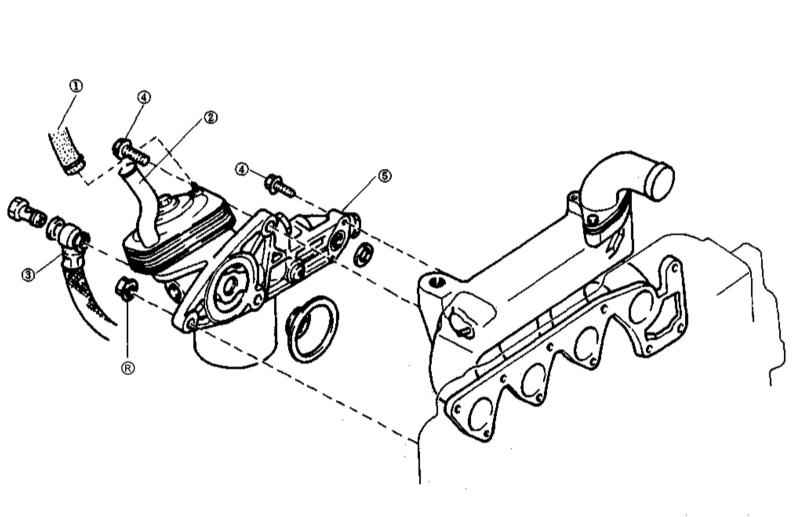

Детали установки маслоохладителя


1 — Шланги охладительного тракта 2 — Патрубок маслоохладителя	3 — Маслопровод вакуумного насоса 4 — Болт и гайка крепления сборки маслоохладителя с масляным фильтром 5 — Сборка маслоохладителя с масляным фильтром

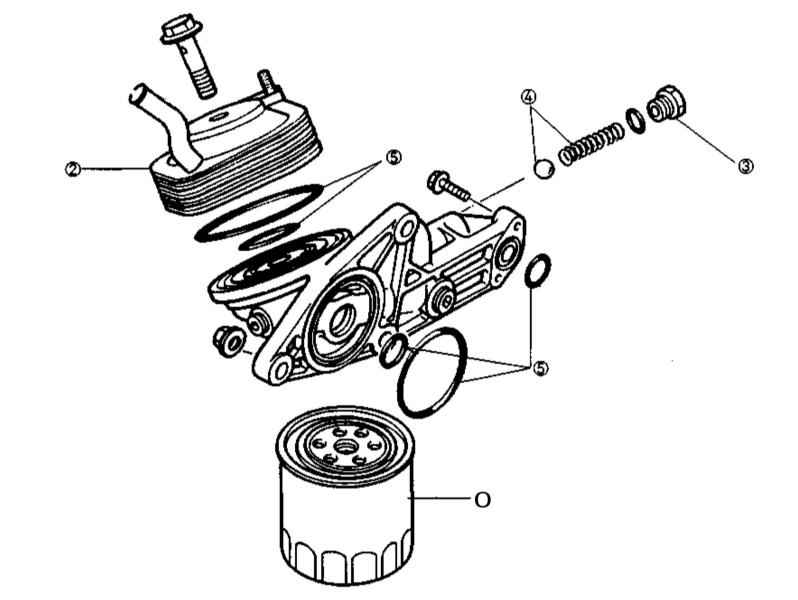

Конструкция маслоохладителя


1 — Масляный фильтр 2 — Теплообменник	3 — Заглушка 4 — Редукционный клапан 5 — Уплотнительные кольца

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините отрицательный провод от батареи.
Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
Демонтируя компоненты в порядке их нумерации, произведите разборку маслоохладителя.
Установка производится в обратном порядке. Не забудьте заменить уплотнительные кольца, проследите за правильностью совмещения отверстий теплообменника с выступами на корпусе фильтра. Помните о необходимости соблюдения требований Спецификаций Главы Двигатель к усилиям затягивания резьбового крепежа.

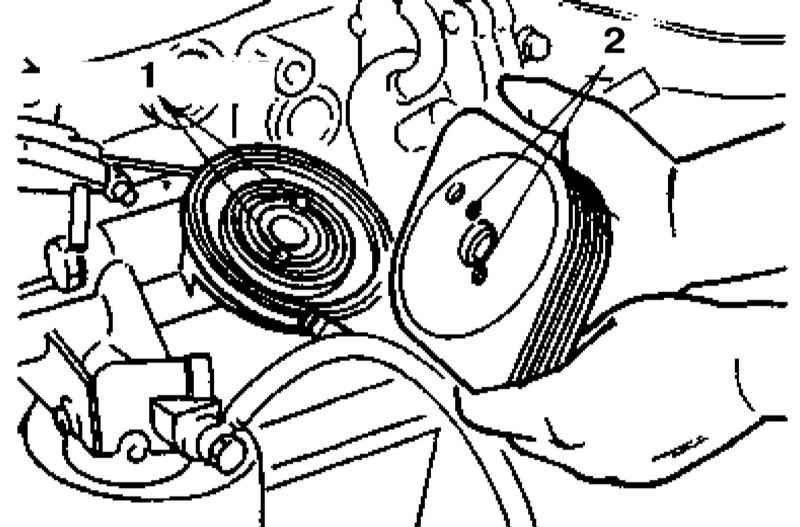

Проследите за попаданием выступов (1) на корпусе масляного фильтра в отверстия (2) в теплообменнике маслоохладителя.
