Данная процедура относится к числу тех, выполнение которых не требует снятия двигателя с автомобиля. Выполнение процедуры должно производиться на холодном двигателе.

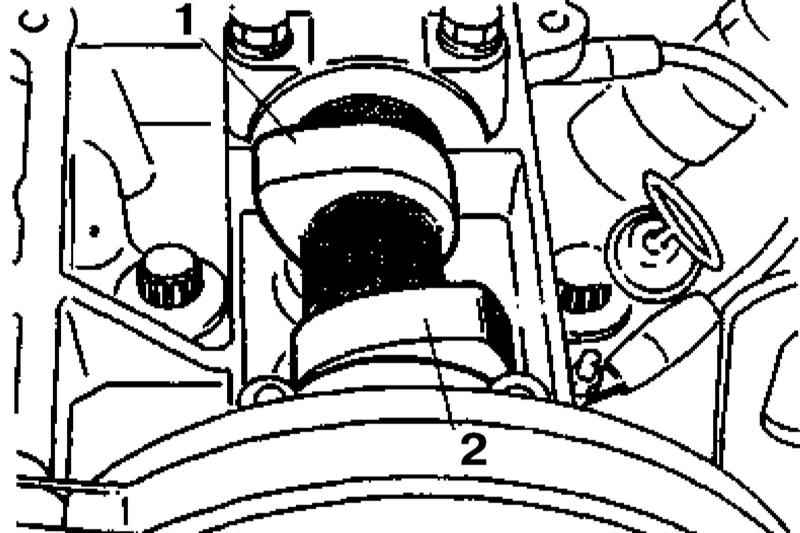

Провернув коленчатый вал таким образом, чтобы кулачки привода впускного и выпускного клапанов на распределительном валу развернулись рабочими выступами вверх, приведите поршень первого цилиндра в положение ВМТ конца такта сжатия.

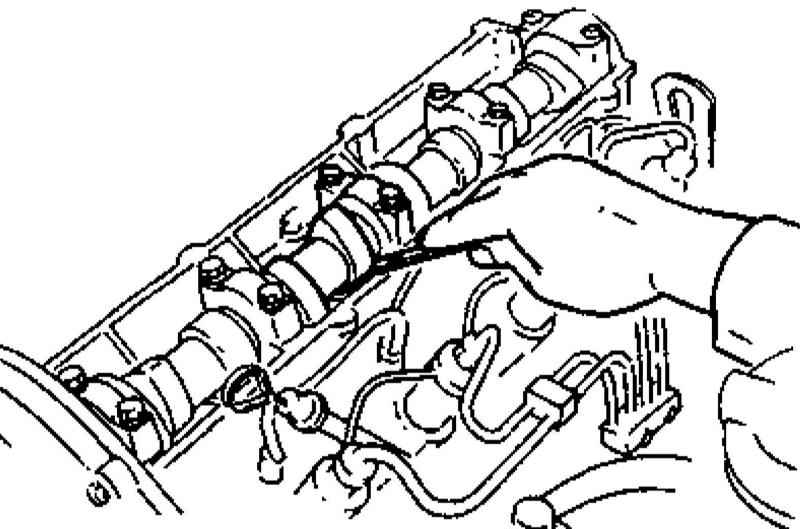

При помощи щупа лезвийного типа измерьте величину клапанных зазоров, результат запишите.
Проворачивая коленчатый вал в нормальном направлении, повторите процедуру для оставшихся клапанов, переходя от цилиндра к цилиндру в порядке зажигания.
Сравните результаты измерений с требованиями Спецификаций Главы Двигатель, в случае необходимости произведите соответствующую регулировку.
Регулировка
ПОРЯДОК ВЫПОЛНЕНИЯ
Расположите распределительный вал таким образом, чтобы кулачок привода подлежащего регулировке впускного клапана оказался развернут рабочим выступом вертикально вверх.
С целью облегчения доступа к регулировочной шайбе, разверните толкатель клапана риской в сторону впускного трубопровода.

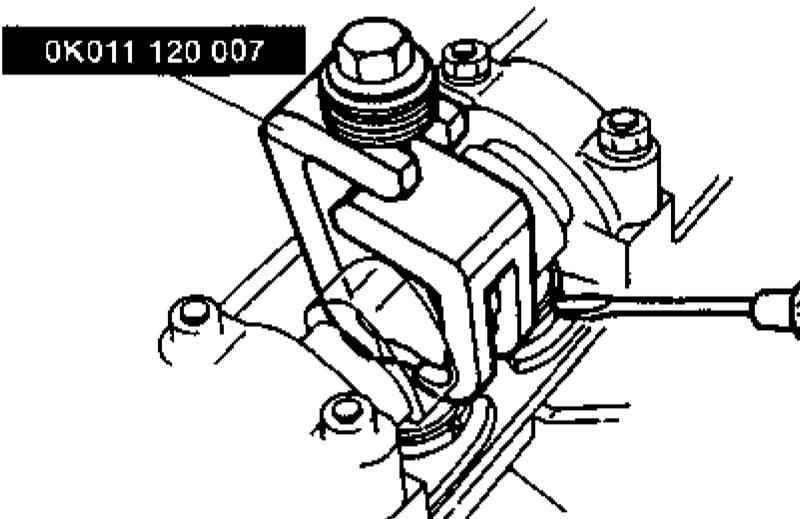

При помощи специального приспособления отожмите толкатель вниз и, воспользовавшись небольшой отверткой, либо другим подходящим инструментом, извлеките регулировочную шайбу.

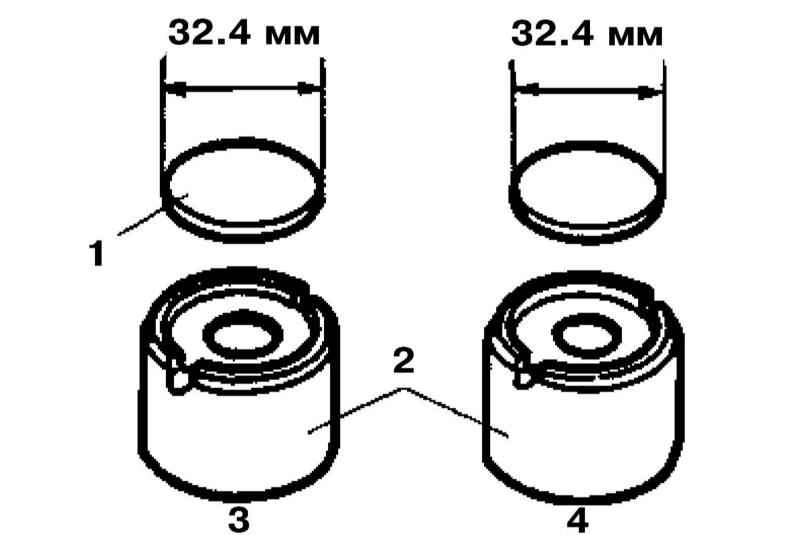

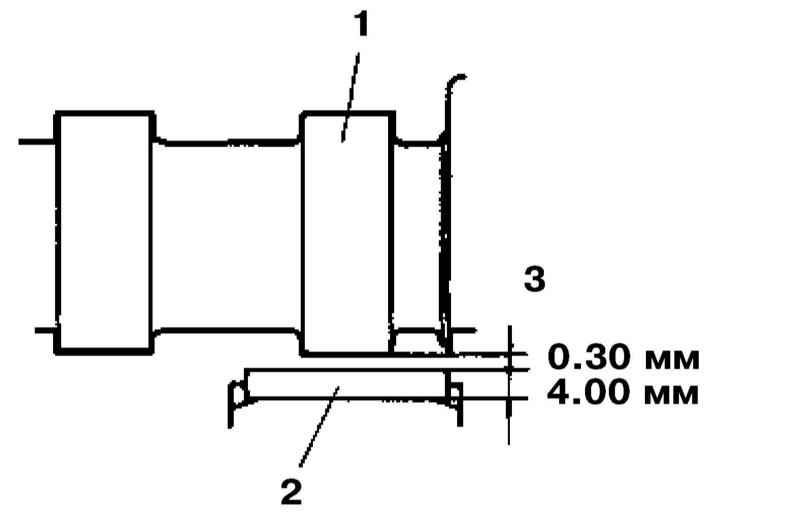

В продажу поступают регулировочные шайбы трех размерных диапазонов: 3.400 ÷ 3.650 мм и 4.350 ÷ 4.600 мм с шагом 0.050 мм и 3.700 ÷ 4.300 мм с шагом 0.025 мм (всего 37 вариантов). Толщина шайбы может быть определена по выбитому на ней кодовому номеру: так, шайба с номером 3825 имеет толщину 3.825 мм.
