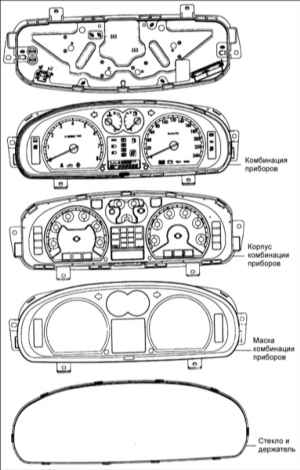

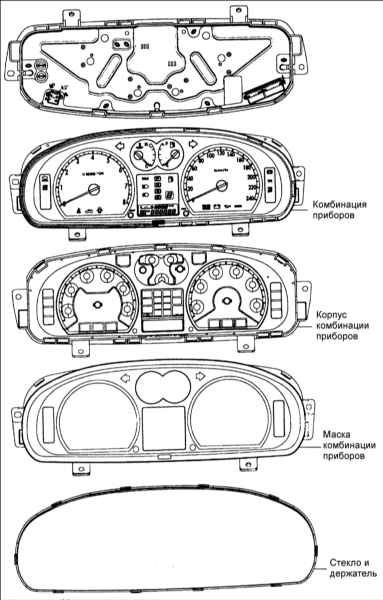

Комбинация приборов

Проверка спидометра

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отрегулируйте давление в шинах.

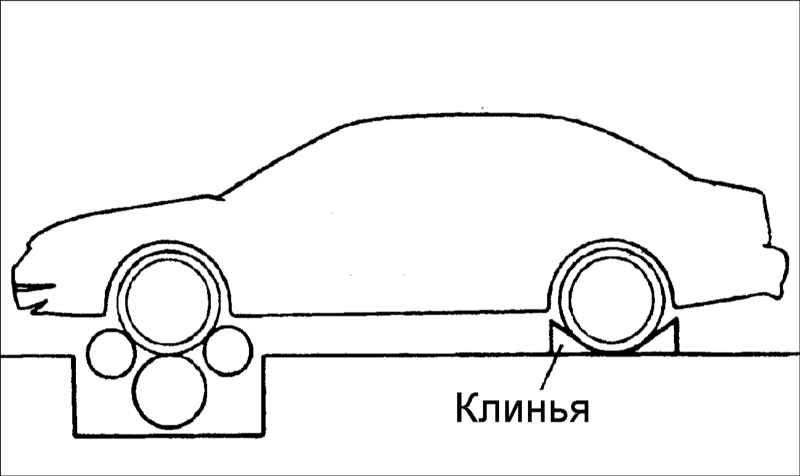

2. Установите автомобиль на стенд для проверки спидометра и установите клинья под задние колеса.

3. Проверьте, находятся ли показания спидометра в пределах допуска, приведенного в технических данных.

При проверке спидометра внезапно не нажимайте на педаль сцепления и резко не увеличивайте/ уменьшайте скорость.

Износ шин и несоответствующее давление в шинах приводит к увеличению погрешности измерения скорости.

Вибрация стрелки спидометра может быть вызвана не смазанным тросом привода спидометра.

Тахометр

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подсоедините испытательный тахометр и запустите двигатель.
2. Сравните показания спидометра автомобиля с показаниями испытательного тахометра. Если разность показаний превышает допустимые значения, замените тахометр.

Реверсирование тахометра приведет к повреждению полупроводниковых приборов внутри тахометра.

При снятии и установке тахометра будьте осторожны, чтобы не уронить или ударить его.

Указатель уровня топлива

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Включите зажигание.

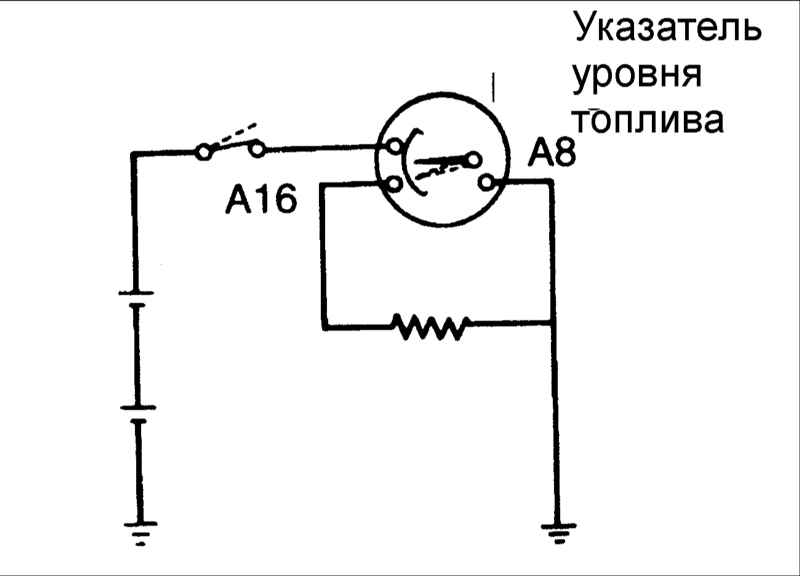

2. Подсоедините переменное сопротивление к клеммам A6 и A8.

3. Изменяйте переменное сопротивление.
4. Проверьте, что указатель показывает уровень топлива в соответствии с изменением сопротивления. В противном случае замените указатель уровня топлива.

Сопротивление, Ом	Уровень
95±1	Е
32,5±1	1 / 2
7±1	F

Указатель температуры

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Включите зажигание.

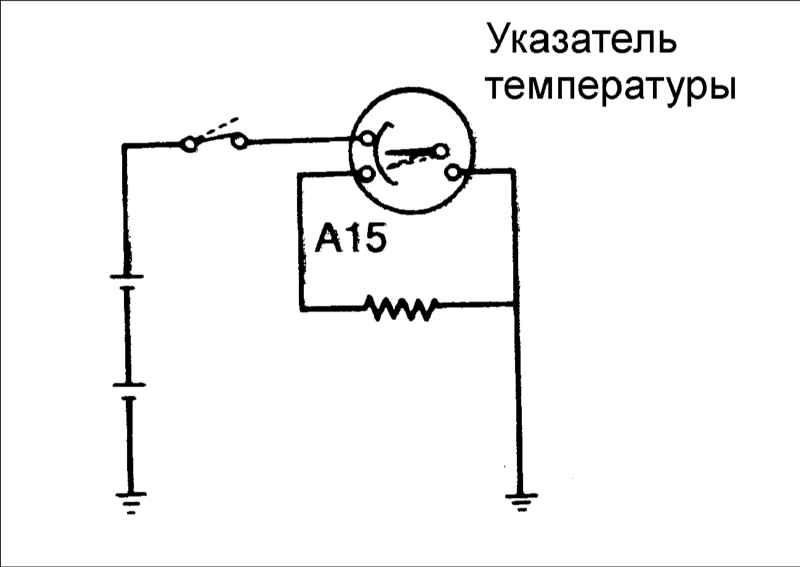

2. Подсоедините переменное сопротивление к клеммам A15 и GND.

3. Изменяйте переменное сопротивление.
4. Проверьте, что указатель температуры показывает температуру в соответствии с изменением сопротивления. В противном случае замените указатель температуры.

Сопротивление, Ом	Уровень
153	–40°С
66–29	–7°С
20	+35°С
16,5	+40°С
