Ограничитель давления

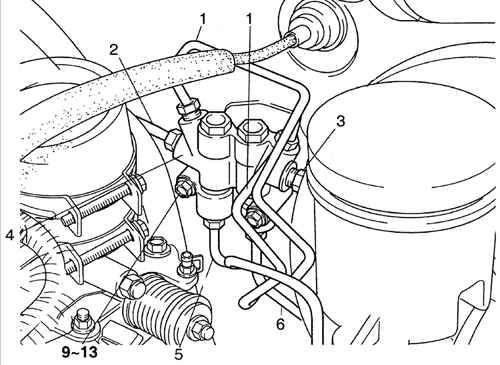

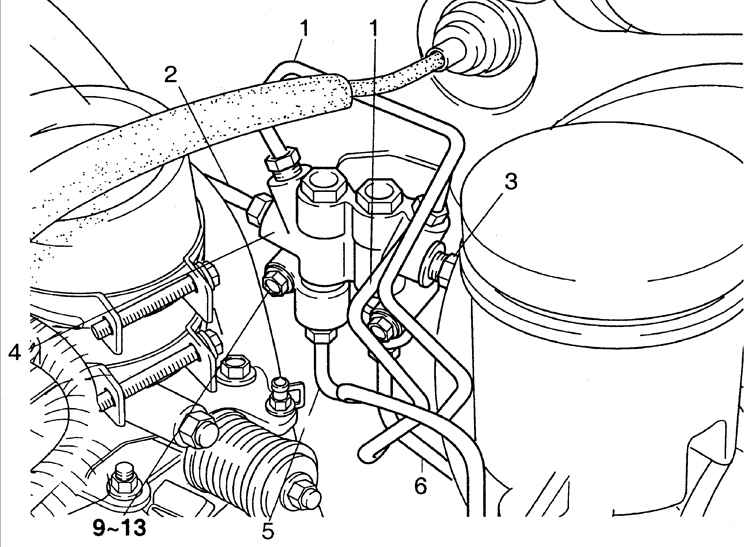

1 – тормозная трубка от главного тормозного цилиндра;
2 – тормозная трубка к переднему правому рабочему тормозному цилиндру;
3 – тормозная трубка к переднему левому рабочему тормозному цилиндру;

4 – ограничитель давления;
5 – тормозная трубка к заднему левому рабочему тормозному цилиндру;
6 – тормозная трубка к заднему правому рабочему тормозному цилиндру.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите тормозную трубу.

2. Выверните болт.

3. Снимите ограничитель давления.

Установка

Установка ограничителя давления проводится в последовательности, обратной снятию.

После установки долейте тормозную жидкость и удалите воздух из гидравлического контура тормозной системы.

Проверка ограничителя давления

ПОРЯДОК ВЫПОЛНЕНИЯ

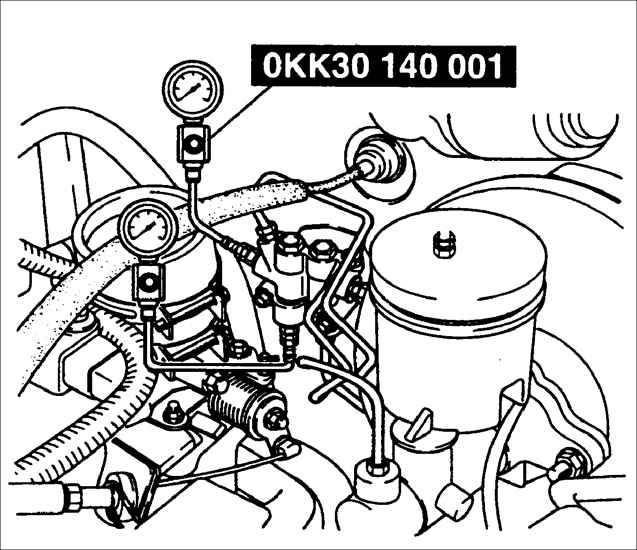

1. Соедините приспособление ОКК30 140 001 с тормозными трубками, как показано на рисунке.

Момент затяжки приспособления и соединительных гаек: 12,8–21,5 Н•м

2. Удалите воздух из гидравлического контура тормозной системы.

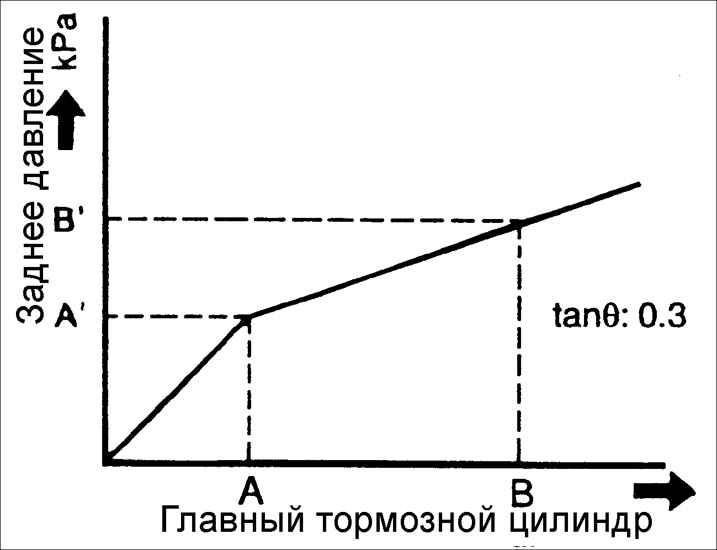

3. Нажмите педаль тормоза пока переднее давление в тормозной системе не будет равно А и запишите заднее давление в тормозной системе А.

4. Снова нажмите педаль тормоза с дополнительным усилием пока давление в тормозной системе не будет равно В и запишите давление в тормозной системе В.

Давление жидкости

Переднее давление в тормозной системе, кПа		Заднее давление в тормозной системе, кПа
А	2942	А	2942
В	5394	В	3677

Предупреждение

Не пытайтесь регулировать ограничитель давления.

После проверки удалите воздух из гидравлического контура тормозной системы и проверьте отсутствие утечек тормозной жидкости.

Если измеренные значения не соответствуют требуемым, замените ограничитель давления.
