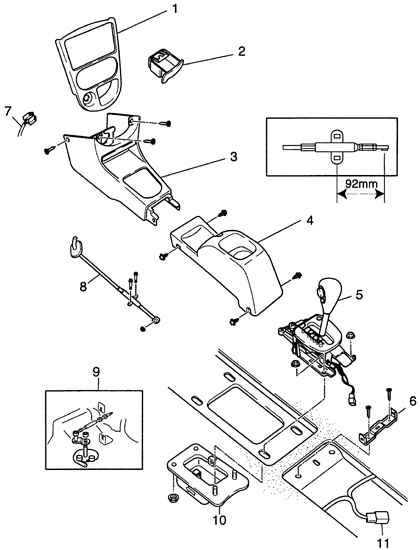

Рычаг селектора

1 – центральная панель;
2 – пепельница;
3 – передняя секция центральной консоли;
4 – центральная консоль;
5 – рычаг селектора;
6 – кронштейн;

7 – разъем прикуривателя;
8 – трос селектора;
9 – трос селектора;
10 – установочная пластина;
11 – разъем.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите пепельницу и выверните два винта.
3. Отсоедините разъем прикуривателя и снимите центральную панель.
4. Снимите переднюю секцию центральной консоли и центральную консоль.

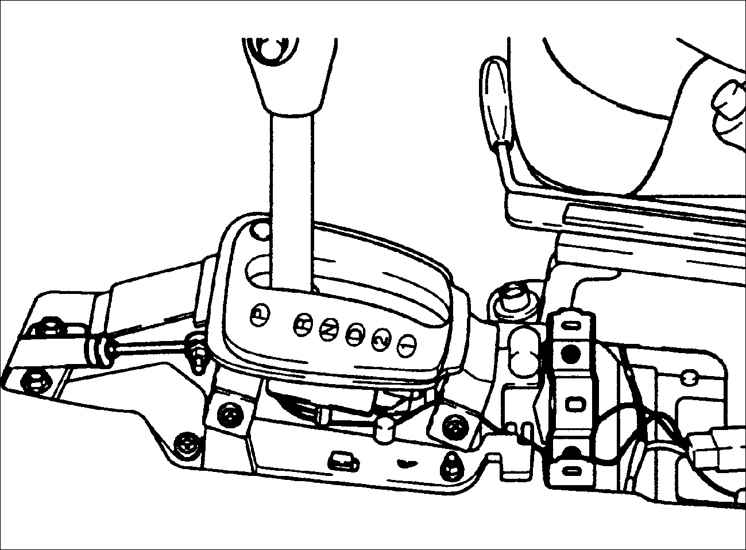

5. Переместите рычаг селектора в позицию Р.

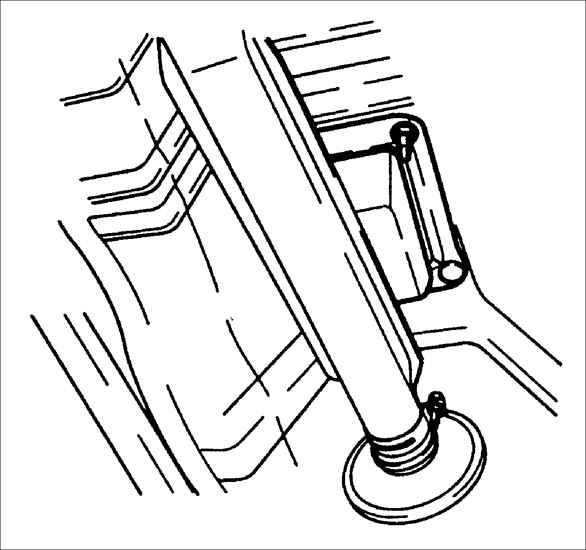

6. Выверните два болта крепления оболочки троса селектора.
7. Выверните гайки крепления троса селектора.
8. Выверните гайки крепления троса блокировки и отсоедините его от замка блокировки.
9. Снимите кронштейн.
	10. Отсоедините разъем переключателя режимов работы O/D.

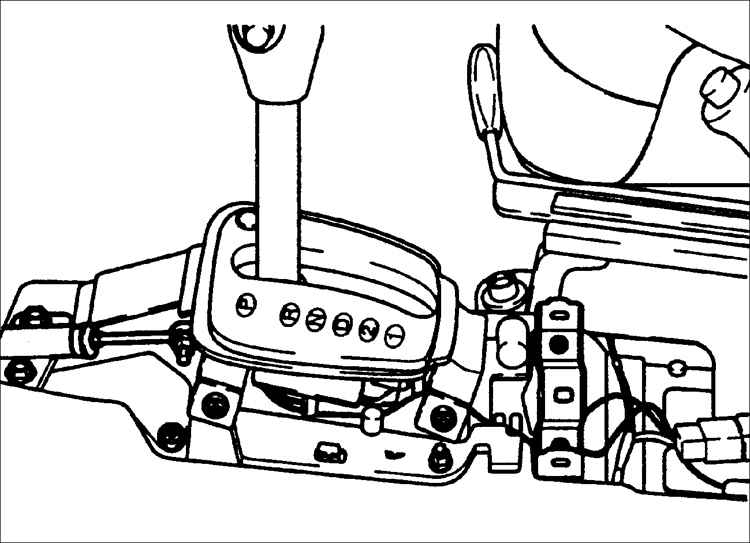

	11. Выверните гайки крепления опорной плиты селектора и снимите рычаг селектора в сборе.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите рычаг селектора и закрепите опорную плиту селектора гайками. Момент затяжки: 15,7–22,6 Н•м

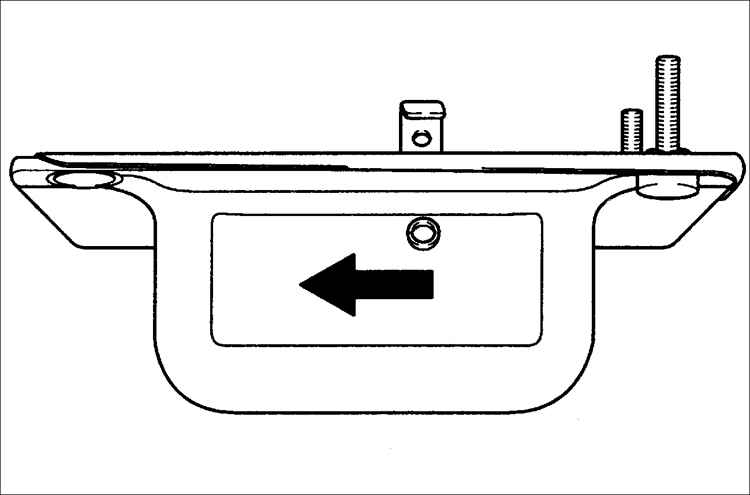

Предупреждение При установке опорной плиты селектора стрелка на плите должна быть направлена к передней части автомобиля.
	2. Установите кронштейн.
3. Подсоедините разъем переключателя режимов работы O/D.
4. Переместите рычаг селектора в позицию Р.
	5. Затяните гайки крепления опорной плиты рычага селектора. Момент затяжки: 6,8–9,8 Н•м
6. Затяните болт крепления троса селектора и гайки. Момент затяжки: 6,8–9,8 Н•м
7. Затяните гайки крепления троса блокировки. Момент затяжки: 9,8–14,7 Н•м
8. Установите переднюю секцию центральной консоли и центральную консоль.
9. Установите центральную панель и подсоедините разъем подсветки прикуривателя.
10. Установите пепельницу.
11. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
12. Проверьте правильность работы рычага селектора.
