Переключатель режимов работы коробки передач OD

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Включите зажигание.

2. Убедитесь, что индикатор O/D OFF не подсвечивается. Нажмите переключатель.

3. Если индикатор не работает должным образом, продолжите проверку.

Проверка напряжения

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите центральную консоль.

2. Включите зажигание.

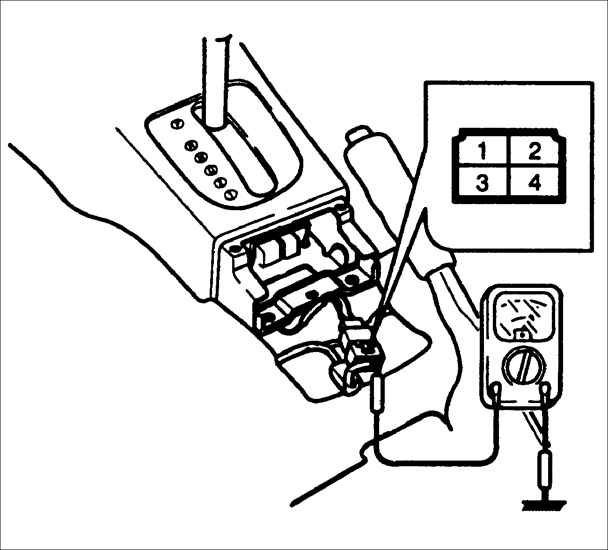

3. Измерьте напряжение на контактах разъема переключателя O/D.

Положение переключателя	Контакты разъема
Нормальное, В	1	4
Нажатое, В	В	0
В : Напряжение аккумуляторной батареи	0	0

4. Если напряжения на контактах разъема переключателя отличаются от требуемых, проворьте проводимость в переключателе O/D

Проверка проводимости

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Отсоедините разъем от переключателя O/D.

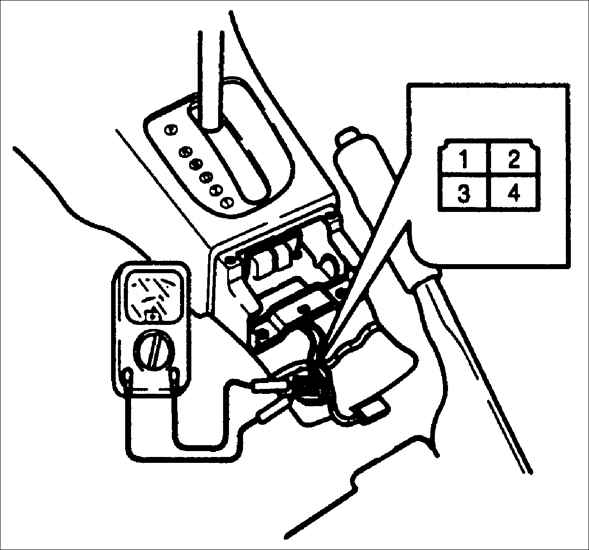

3. Проверьте проводимость переключателя O/D на контактах разъема H-05.

4. В противном случае замените ручку рычага селектора.

5. Если переключатель работает нормально, проверьте электрическую цепь, идущую к блоку управления коробкой передач.

6. Подсоедините разъем переключателя O/D.

7. Установите центральную консоль.

8. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
