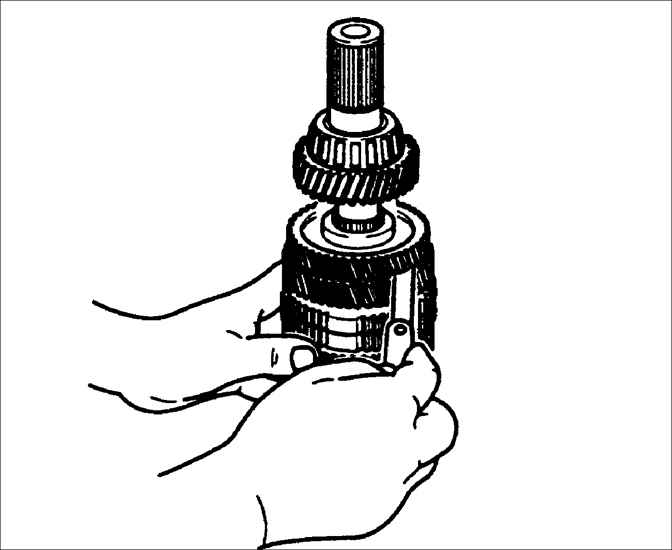

1. Измерьте зазор между шестерней 1-ой передачи и шестерней дифференциала.
Номинальный зазор: 0,05–0,28 мм
2. Если зазор превышает допустимое значение, проверьте поверхность контакта шестерни 1-ой передачи, шестерни дифференциала и муфты синхронизатора 1-ой/ 2-ой передач. Замените изношенные или поврежденные детали.
ЗАЗОР ШЕСТЕРНИ 2-ОЙ ПЕРЕДАЧИ
ПОРЯДОК ВЫПОЛНЕНИЯ

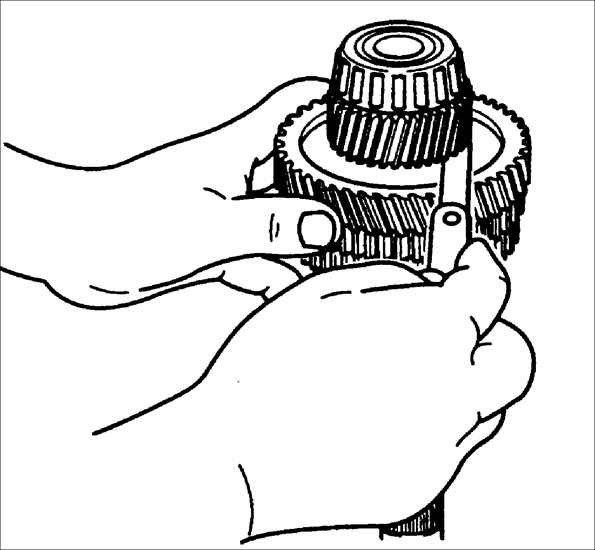

1. Измерьте зазор между шестерней 2-ой передачи и шестерней 3-ей передачи.
Номинальный зазор: 0,05–0,17 мм
2. Если зазор превышает допустимое значение, проверьте поверхность контакта шестерни 2-ой передачи, шестерни 3-ей передачи и муфты синхронизатора 1-ой/ 2-ой передач. Замените изношенные или поврежденные детали.

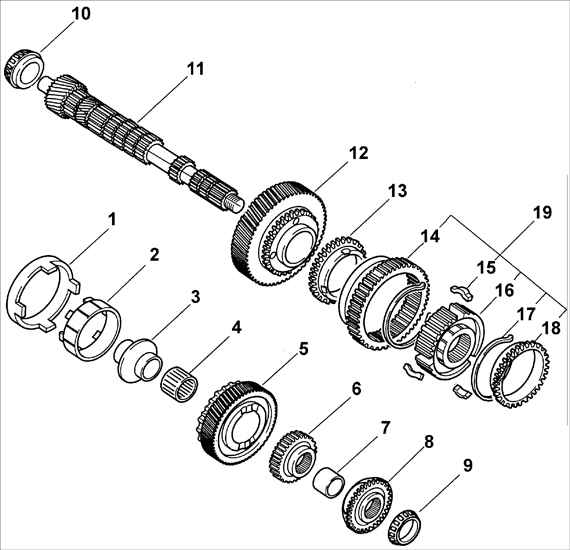

Разборка
ПОДШИПНИК И ШЕСТЕРНЯ 4-ОЙ ПЕРЕДАЧИ
ПОРЯДОК ВЫПОЛНЕНИЯ

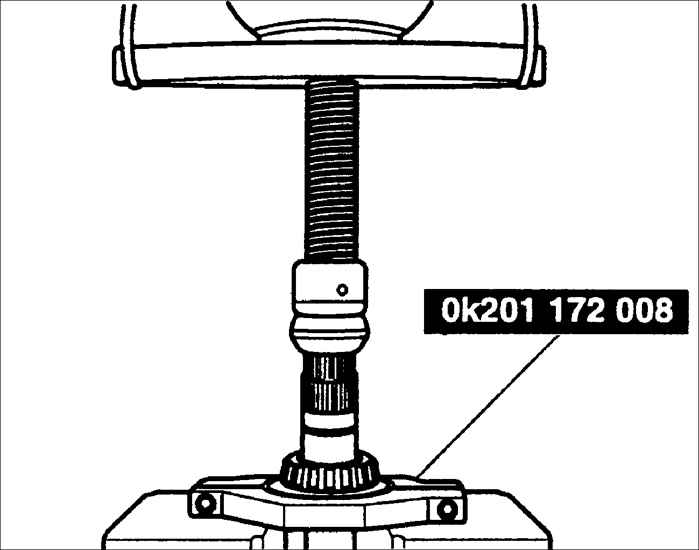

Используя пресс и специальное приспособление OK201 172 008 снимите шестерню 4-ой передачи.
ШЕСТЕРНИ 2-ОЙ И 3-ЕЙ ПЕРЕДАЧ
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Переместите шестерни к шестерне1-ой передачи.

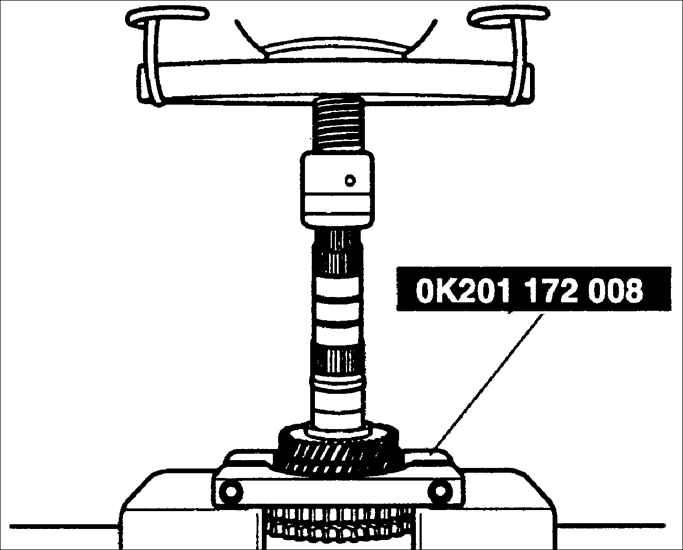

2. Используя пресс и специальное приспособление OK201 172 008 снимите шестерню 2-ой и шестерню 3-ей передачи.
Проверка

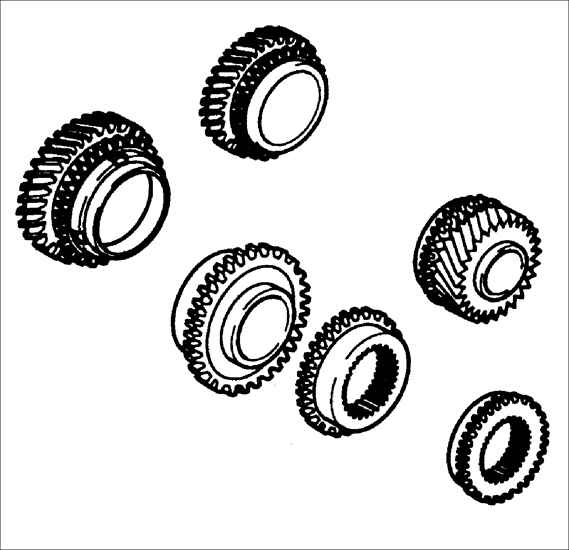

ШЕСТЕРНИ
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Осмотрите конусы синхронизатора на отсутствие износа.
2. Осмотрите состояние поверхности зубьев шестерен на отсутствие повреждений, износа и трещин.
3. Визуально проверьте состояние кольца синхронизатора на отсутствие повреждений, износа и трещин.
КОЛЬЦО СИНХРОНИЗАТОРА
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Визуально проверьте состояние зубьев кольца синхронизатора на отсутствие повреждений, износа и трещин.
2. Проверьте состояние конической поверхности на отсутствие повреждений, износа и трещин.

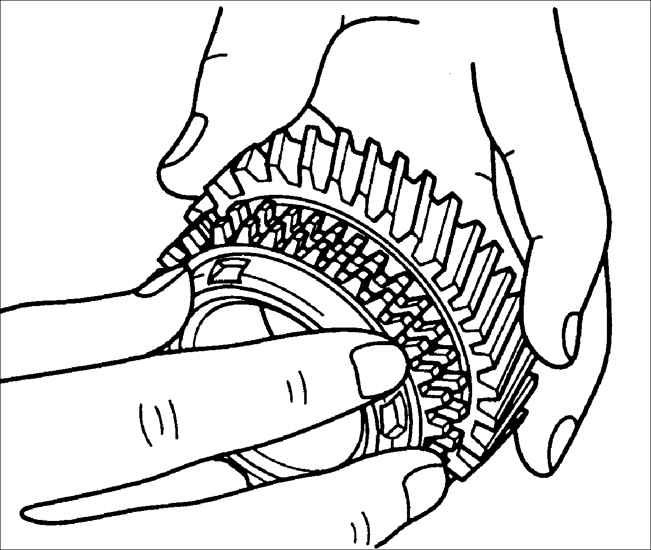

3. Установите кольцо синхронизатора в шестерню.

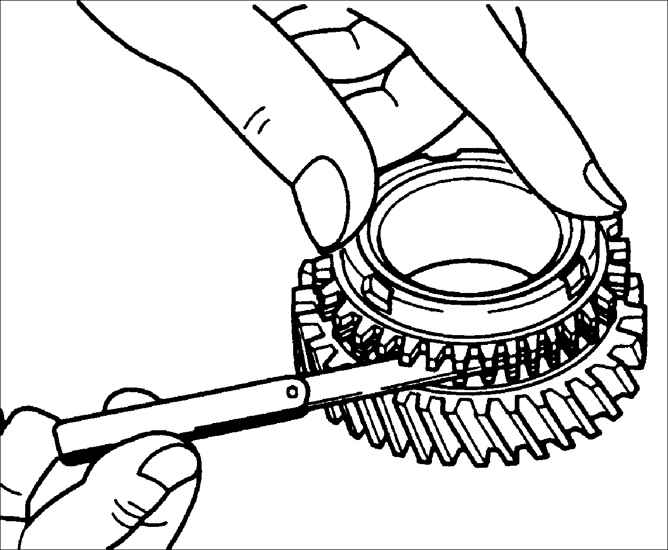

4. Измерьте зазор между кольцом синхронизатора и поверхностью фланца шестерни.
Номинальный зазор: 1,4–1,7 мм
Минимально допустимый зазор: 0,8 мм
СИНХРОНИЗАТОР
ПОРЯДОК ВЫПОЛНЕНИЯ

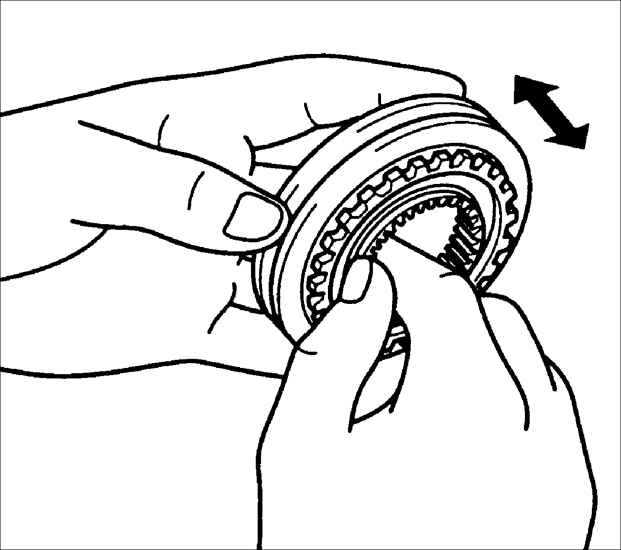

1. Визуально проверьте состояние синхронизатора и его работоспособность.
2. Визуально проверьте состояние зубьев кольца синхронизатора на отсутствие повреждений, износа и трещин.
3. Проверьте состояние сухарей фиксатора на отсутствие повреждений, износа и трещин.

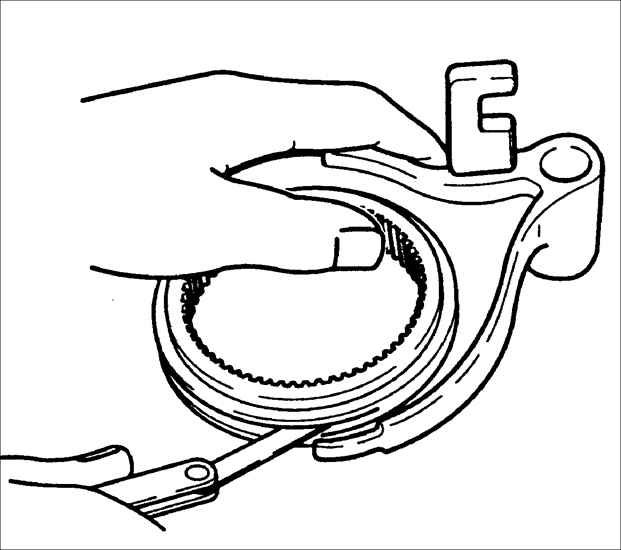

4. Измерьте зазор между скользящими муфтами синхронизатора и вилками.
Зазор, мм
Элемент
Номинальный
Предельно допустимый
1-ая/ 2-ая
0,1–0,35
0,75
3-ья/ 4-ая
0,27–0,50
1,80
ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ ЗАДНЕГО ХОДА
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Визуально проверьте состояние зубьев шестерни на отсутствие повреждений, износа и трещин.

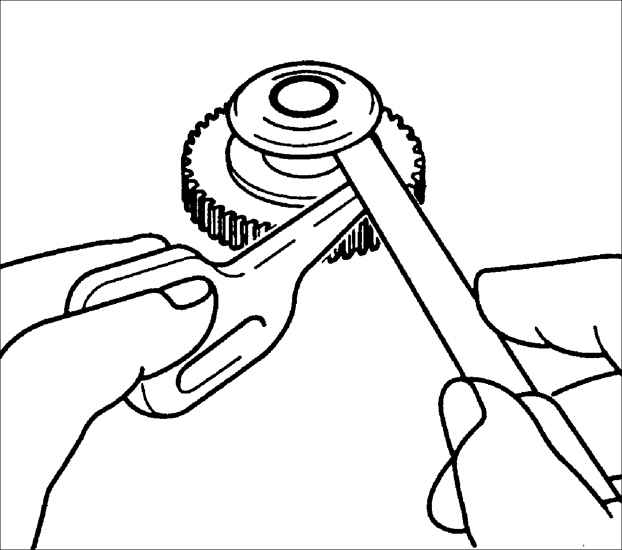

2. Измерьте зазор между втулкой промежуточной шестерни заднего хода и рычагом.
Номинальный зазор: 0,095–0,33 мм
Минимально допустимый зазор: 0,31 мм
ПОДШИПНИК
ПОРЯДОК ВЫПОЛНЕНИЯ

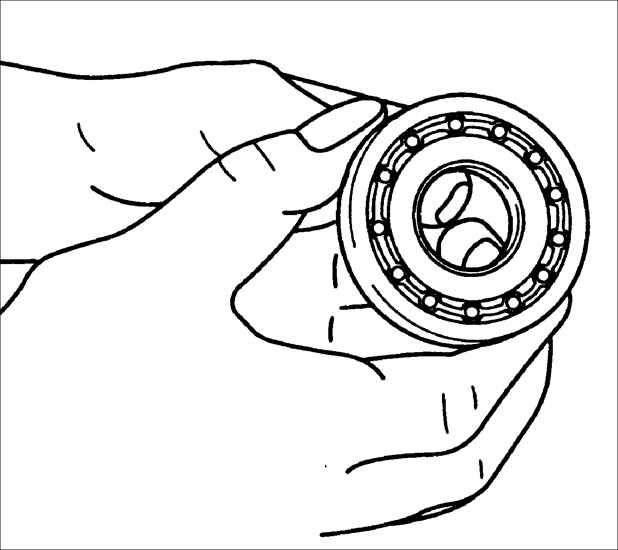

Проверьте подшипник на отсутствие повреждений и плавность вращения.
ПЕРВИЧНЫЙ И ВТОРИЧНЫЙ ВАЛЫ
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте поверхности шестерен контактирующих с валами на отсутствие износа и повреждений.
2. Проверьте шлицы валов на отсутствие износа и повреждений.
3. Визуально проверьте состояние зубьев шестерен на отсутствие повреждений, износа и трещин.
4. Проверьте состояние канала для подачи смазки на отсутствие засорения.

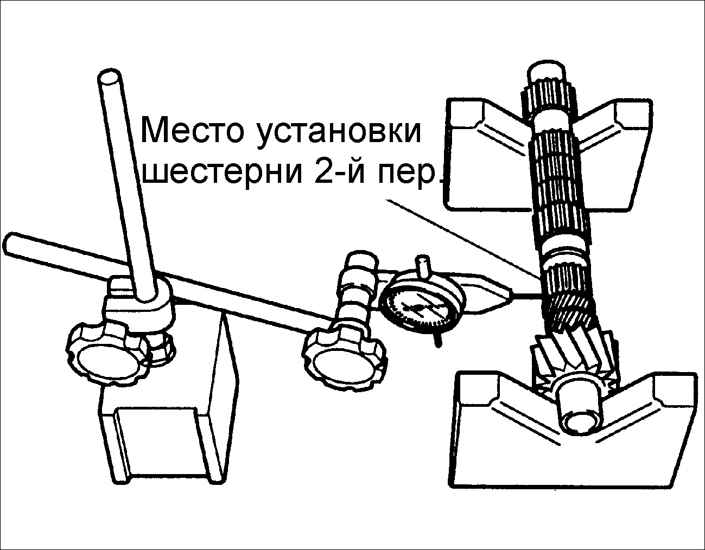

5. Индикатором часового типа измерьте биение первичного и вторичного валов.
Биение: 0,015 мм
Предупреждение
Если проводилась замена вторичного вала, отрегулируйте предварительный натяг подшипника.
Масляной зазор, мм
Элемент
Вал (наружный диаметр)
Шестерня (внутренний диаметр)
зазор
1-ая
39,445–39,470
39,500–39,525
0,03–0,08
2-ая
35,145–35,170
47,009–47,025
Сборка
СТУПИЦА МУФТЫ СИНХРОНИЗАТОРА
ПОРЯДОК ВЫПОЛНЕНИЯ

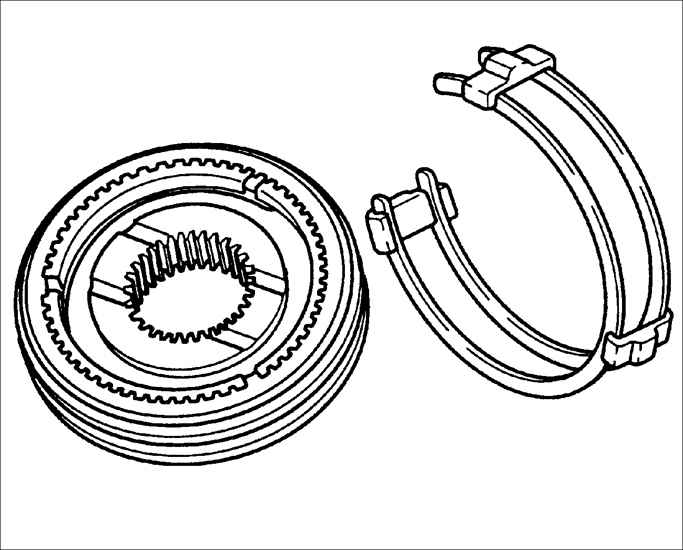

Установите сухари фиксатора и пружины в ступицу муфты синхронизатора.

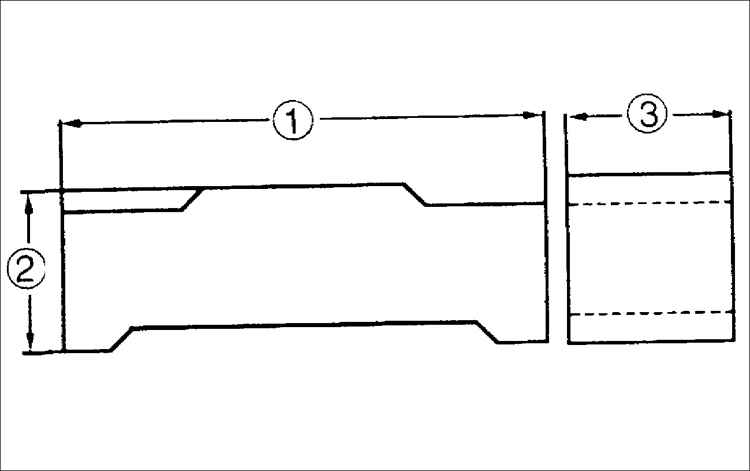

Размеры сухаря фиксатора, мм
Элемент
1
2
3
1-ая/ 2-ая
18,0
4,25
5,0
3-ья/ 4-ая
17,0
4,25
5,0
4-ая/ З.х.
17,0
4,25
5,0
ПОДШИПНИК (СО СТОРОНЫ ДИФФЕРЕНЦИАЛА)
ПОРЯДОК ВЫПОЛНЕНИЯ

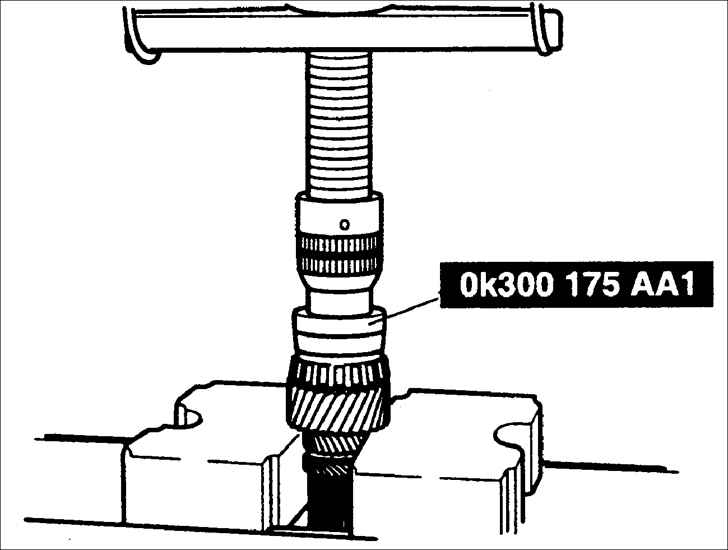

Используя пресс и специальное приспособление OK900 175 AA1 установите новый подшипник.
ШЕСТЕРНЯ 1-ОЙ ПЕРЕДАЧИ, КОЛЬЦО СИНХРОНИЗАТОРА 1-ОЙ ПЕРЕДАЧИ И СИНХРОНИЗАТОР 1-ОЙ/ 2-ОЙ ПЕРЕДАЧИ
Предупреждение
На кольце синхронизатора 2-ой передачи отсутствуют зубья в трех местах по периметру для того, чтобы отличить его от других колец синхронизатора.
ПОРЯДОК ВЫПОЛНЕНИЯ

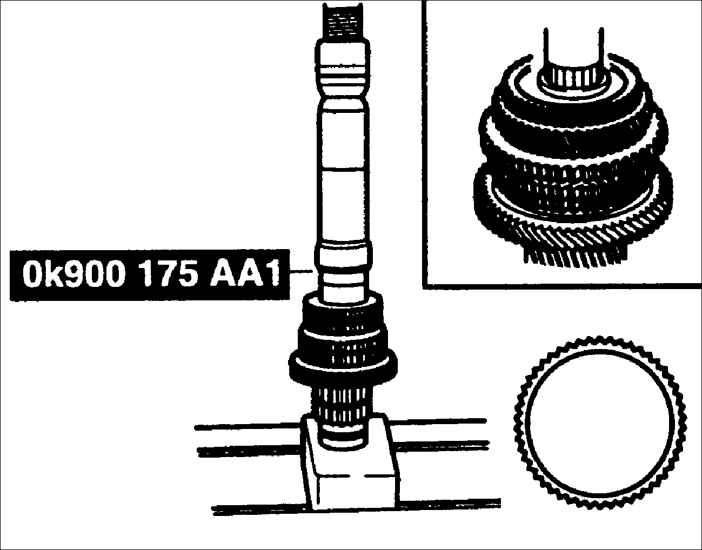

1. Установите шестерню 1-ой передачи, кольцо синхронизатора 1-ой передачи и синхронизатор 1-ой/ 2-ой передачи так, как показано на рисунке.
2. Совместите выемки кольца синхронизатора с сухарями фиксатора.

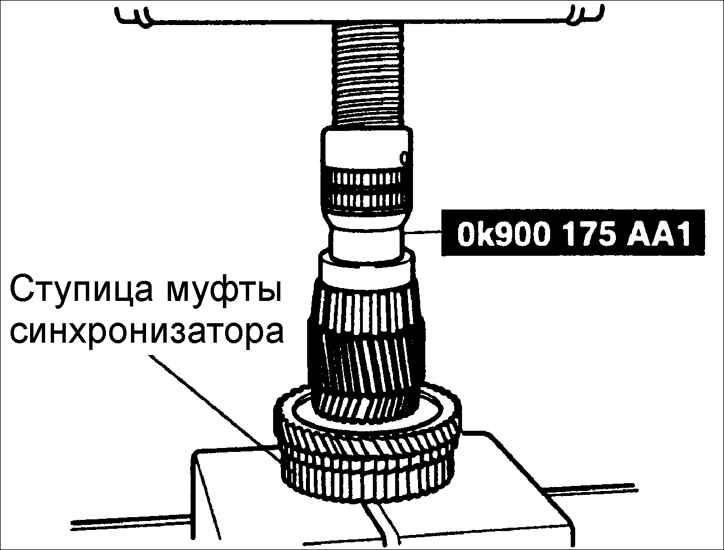

3. Используя пресс и специальное приспособление OK900 175 AA1 установите ступицу муфты синхронизатора 1-ой/ 2-ой передач.
КОЛЬЦО СИНХРОНИЗАТОРА 2-ОЙ ПЕРЕДАЧИ И ШЕСТЕРНИ 2-ОЙ И 3-ЕЙ ПЕРЕДАЧ
ПОРЯДОК ВЫПОЛНЕНИЯ

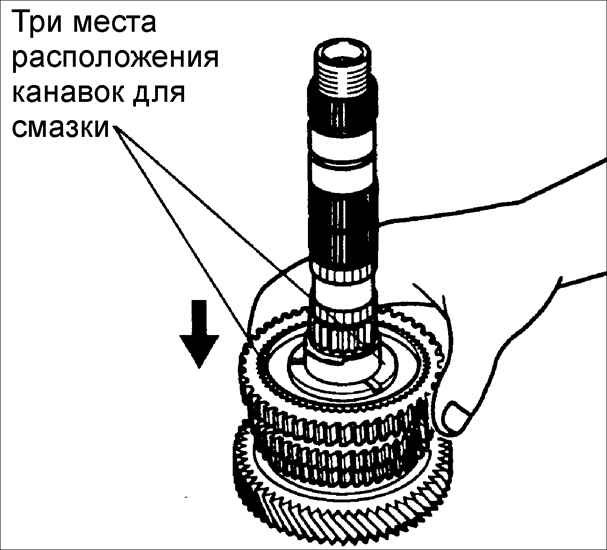

1. Установите кольцо синхронизатора 2-ой передачи и шестерню 2-ой передачи.

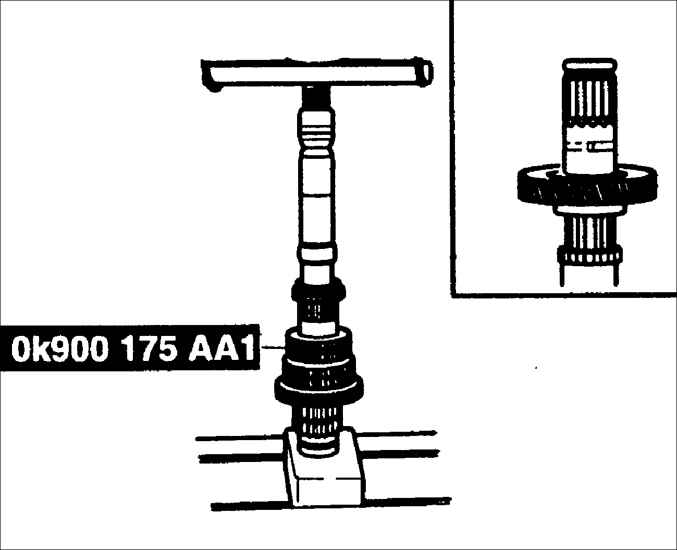

2. Используя пресс и специальное приспособление OK900 175 AA1 установите шестерню 3-ей передачи.
ШЕСТЕРНЯ 4-ОЙ ПЕРЕДАЧИ И ВНУТРЕННЕЕ КОЛЬЦО ПОДШИПНИКА
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Используя пресс и специальное приспособление OK900 175 AA1, установите шестерню 4-ой передачи и внутреннее кольцо подшипника.

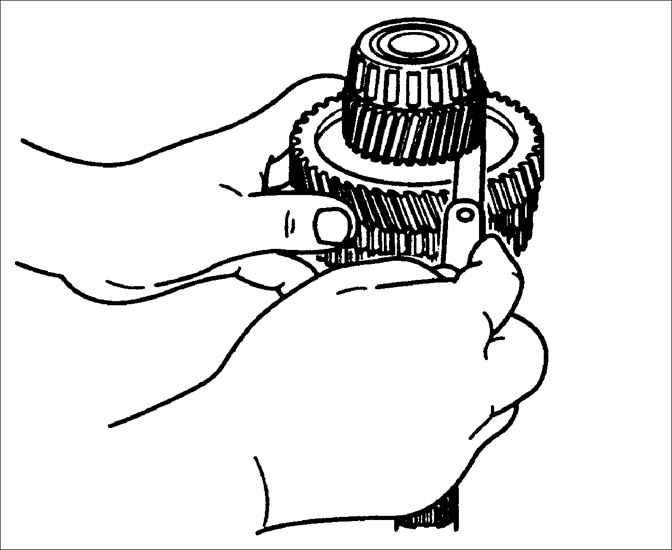

2. Измерьте зазор между шестерней 1-ой передачи и шестерней привода дифференциала.
Номинальный зазор: 0,05–0,28 мм

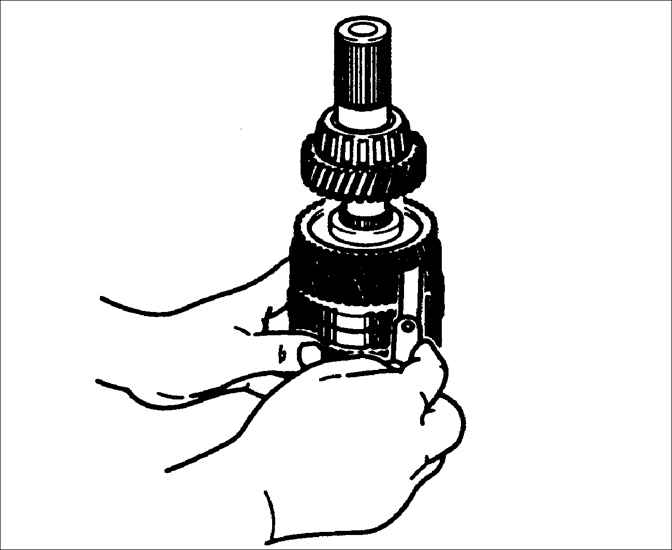

3. Измерьте зазор между шестерней 2-ой и 3-ей передач.
Номинальный зазор: 0,10–0,22 мм
4. Если зазоры не соответствуют требуемым, разберите и повторно соберите вторичный вал.
На кольце синхронизатора 2-ой передачи отсутствуют зубья в трех местах по периметру для того, чтобы отличить его от других колец синхронизатора.
