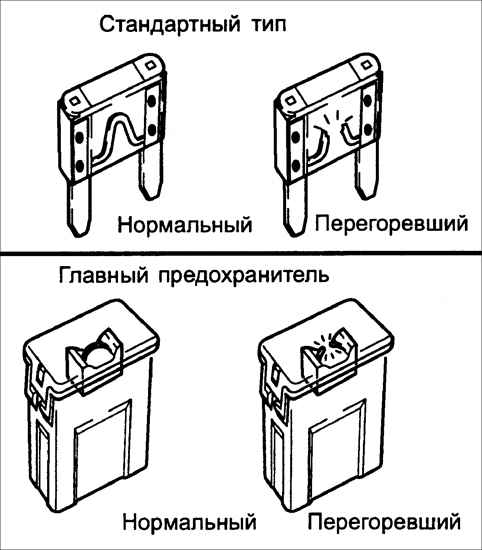

Электрическое оборудование автомобиля защищено от повреждения при электрической перегрузке с помощью предохранителей.
 |
Автомобиль имеет два блока предохранителей, один из них располагается в нижней части со стороны водителя, другой в моторном отсеке около аккумуляторной батареи. |
 |

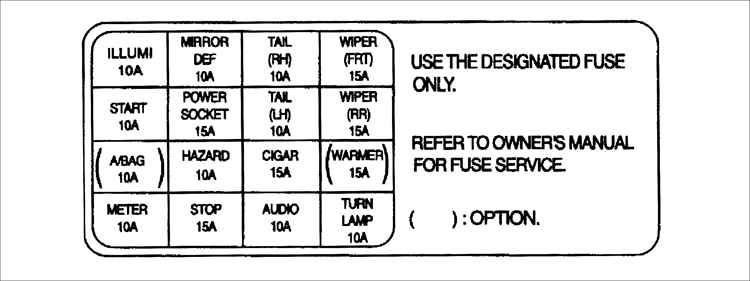

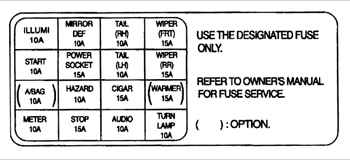

Электрические цепи, защищаемые предохранителями, расположенными в блоке предохранителей со стороны водителя
|
Описание |
Ток, А |
Защищаемые компоненты |
|
A/BAG |
10 |
Надувная подушка безопасности |
|
TURN LAMP |
10 |
Лампа указателя поворота |
|
METER |
10 |
Комбинация приборов, лампа заднего хода, предупредительный звуковой сигнал |
|
ILLUMI |
10 |
Подсветка выключателя |
|
POWER SOCKET |
15 |
Лампа багажного отсека, розетка электропитания |
|
HAZARD |
15 |
Лампа аварийной сигнализации |
|
STOP |
15 |
Лампа стоп-сигнала, АБС |
|
TAIL (RH) |
10 |
Лампа габаритного света (правая задняя/ левая передняя), подсветка выключателя |
|
TAIL (LH) |
10 |
Лампа габаритного света (левая задняя/ правая передняя) |
|
CIGAR |
15 |
Прикуриватель |
|
AUDIO |
10 |
Аудиосистема, электропривод зеркала заднего вида |
|
WIPER (FRT) |
15 |
Стеклоочиститель, омыватель (передний), люк |
|
WIPER (RR) |
15 |
Стеклоочиститель (задний). Омыватель (задний) |
|
(WARMER) |
15 |
Обогрев переднего сидения |
|
MIRROR DEF |
10 |
Обогреватель наружного зеркала заднего вида |
|
START |
10 |
Блок управления двигателем, блок ЕСАТ (управляемая подвеска с электронным управлением) |
 |
. |

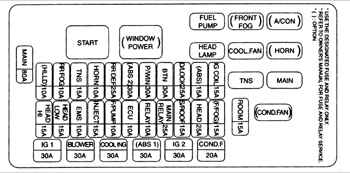

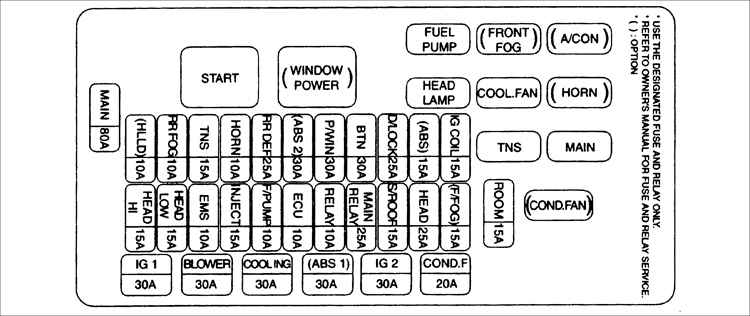

Электрические цепи, защищаемые предохранителями, расположенными в блоке предохранителей в моторном отсеке.
|
Описание |
Ток, А |
Защищаемые компоненты |
|
ABS |
15 |
ABS |
|
PR FOG |
10 |
Задние противотуманные фонари |
|
F/FOG |
15 |
Передние противотуманные фары |
|
MAIN |
80 |
Аккумуляторная батарея без подзарядки |
|
IG1 |
30 |
Осуществляет автоматическое подключение к вторичным предохранителям CIGAR 10A, AUDIO 10A, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER(RR) 15A WIPER(FRT)15A, RELAY 10A START 10A |
|
BLOWER |
30 |
Отопитель |
|
COOLING |
30 |
Вентилятор системы охлаждения |
|
ABS 1 |
30 |
АБС |
|
COND. FAN |
20 |
Вентилятор конденсатора |
|
HEAD-HI |
15 |
Лампа дальнего света |
|
HEAD-LOW |
15 |
Лампа ближнего света |
|
EMS |
10 |
Датчики двигателя |
|
INJECT |
15 |
Инжектор, датчик кислорода |
|
F/PUMP |
10 |
Топливный насос |
|
ECU |
10 |
Блок управления двигателем, блок ЕСАТ, главное реле |
|
RELAY |
10 |
Двигатель вентилятора, электрический стеклоподъемник, обогреватель заднего стекла, лампа фары (для автомобилей, оборудованных надувной подушкой безопасности) |
|
HLLD |
10 |
Регулировка угла наклона света фар |
|
MAIN RELAY |
25 |
Осуществляет автоматическое подключение ко вторичным предохранителям EMS 10A, INJECT 15A, F/PUMP 10A, ECU 10A |
|
S/ROOF |
15 |
Люк |
|
HEAD |
25 |
Осуществляет автоматическое подключение ко вторичным предохранителям HEAD-HI 15A, HEAD-LOW 15А |
|
IG2 |
30 |
|
|
TNS |
15 |
Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А |
|
HORN |
10 |
Звуковой сигнал |
|
RRDEF |
25 |
Обогреватель заднего стекла |
|
ABS 2 |
30 |
AБC |
|
P/WIN |
30 |
Электрический стеклоподъемник |
|
BTN |
30 |
Осуществляет автоматическое подключение ко вторичным предохранителям ROOM 15A, STOP 15A, HAZARD 15A |
|
D/LOCK |
25 |
Центральный замок дверей |
|
IG COIL |
15 |
Катушка зажигания |
|
ROOM |
15 |
Лампа освещения салона, аудиосистема, комбинация приборов, предупредительный звуковой сигнал |
