Снятие, проверка и установка выпускного коллектора и трубы системы выпуска

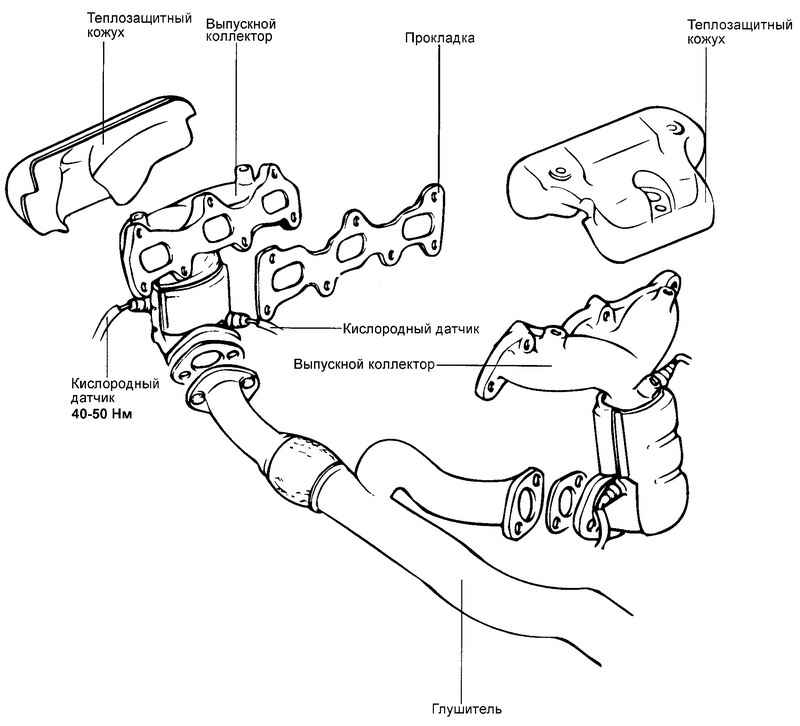

Рис. 2.323. Выпускной коллектор и трубы системы выпуска

Снятие

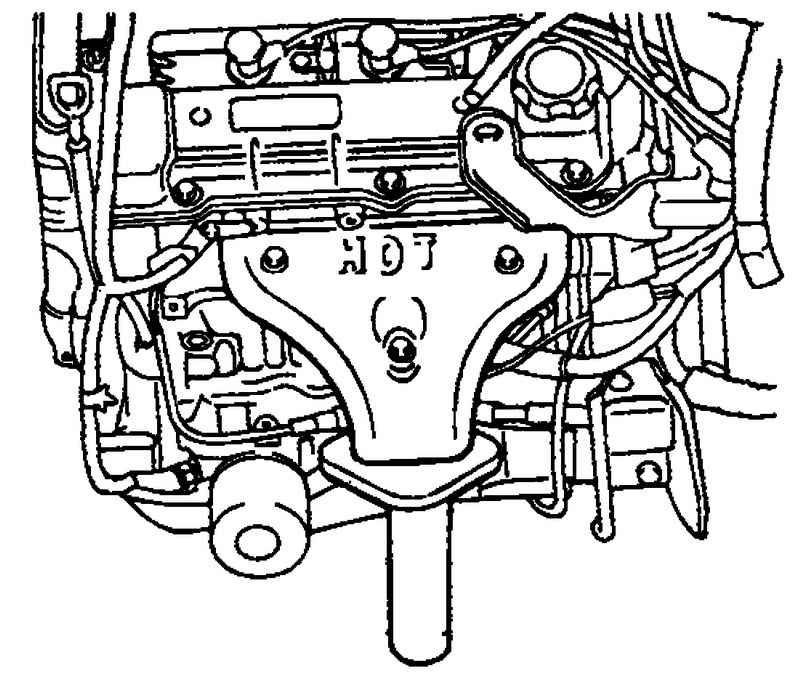

Рис. 2.324. Снятие теплозащитного кожуха

Снимите теплозащитный кожух выпускного коллектора (рис. 2.324).

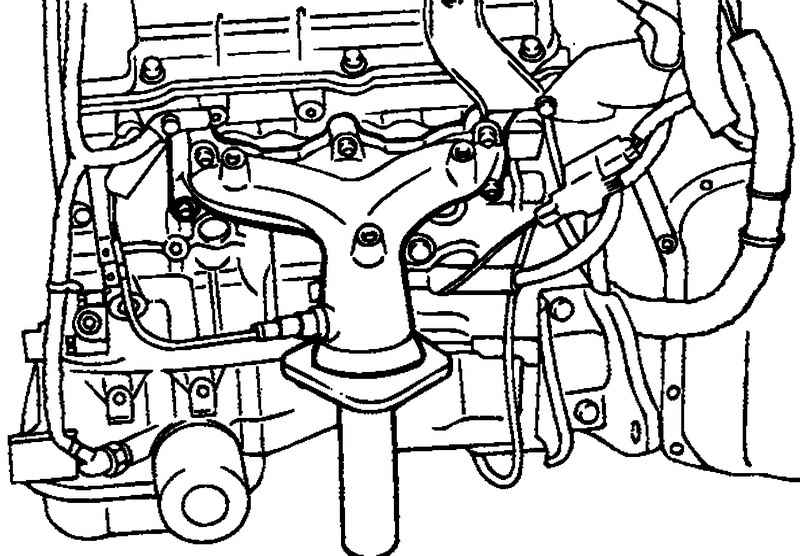

Рис. 2.325. Снятие выпускного коллектора в сборе

Снимите с головки цилиндров выпускной коллектор в сборе (рис. 2.325).
Снимите прокладку выпускного коллектора.

Проверка
Проверьте выпускной коллектор на отсутствие трещин и повреждений.

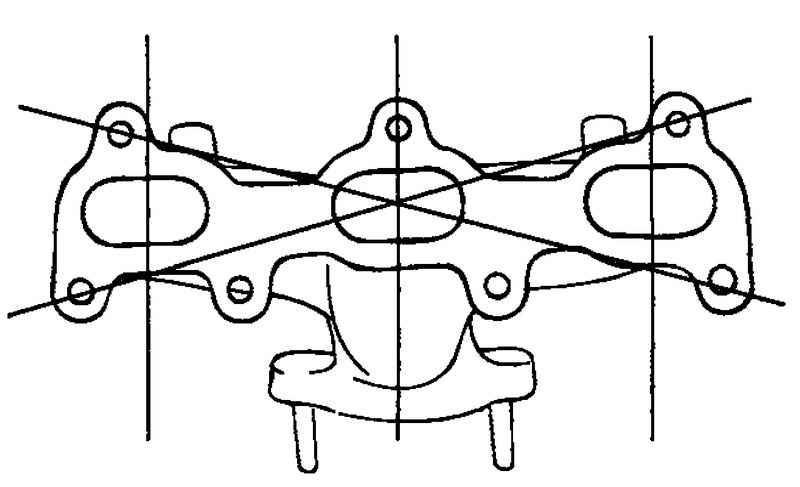

Рис. 2.326. Измерение коробления привалочной плоскости выпускного коллектора

С помощью разметочной линейки и плоского щупа измерьте коробление привалочной плоскости выпускного коллектора (рис. 2.326).
Номинальное значение: 0,15 мм.
Предельно допустимое значение: 0,30 мм.

Установка
Установка выпускного коллектора производится в порядке, обратном снятию.
Момент затяжки болтов крепления выпускного коллектора: 25–30 Н·м.

ВНИМАНИЕ
Перед установкой на место замените прокладку выпускного коллектора новой. Не забудьте установить тепловые экраны.
