Замена воздушного фильтра системы климат-контроля (для блока испарителя и вентилятора)

Фильтр системы климат-контроля расположен перед блоком испарителя за перчаточным вещевым ящиком. Он позволяет уменьшить уровень загрязняющих веществ, попадающих в салон автомобиля.

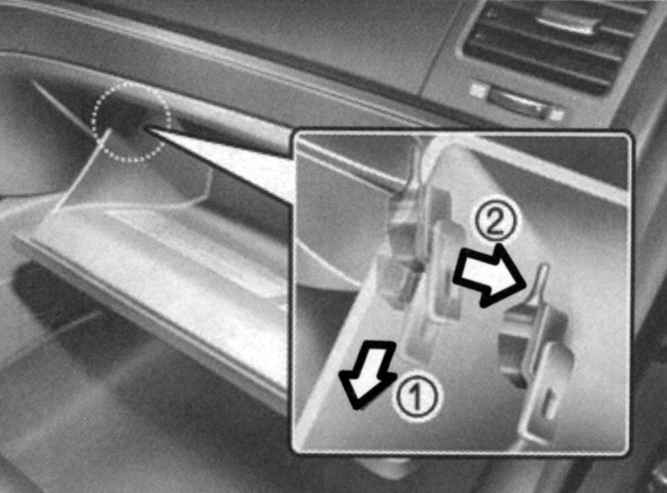

Рис. 1.222. Регулировочные штифты

Откройте вещевой (перчаточный) ящик и снимите регулировочные штифты с обеих сторон вещевого ящика (рис. 1.222).

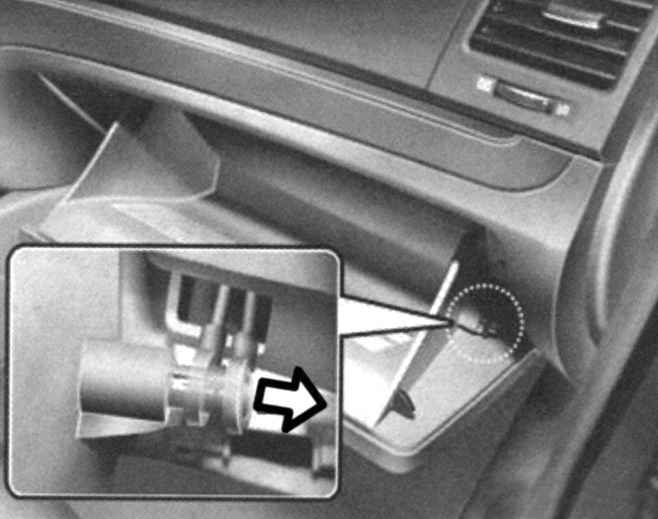

Рис. 1.223. Втулки крепления

Снимите со втулки крепления амортизаторов в правой части вещевого (перчаточного) ящика (рис. 1.223).
Опустите вещевой (перчаточный) ящик вниз до упора.

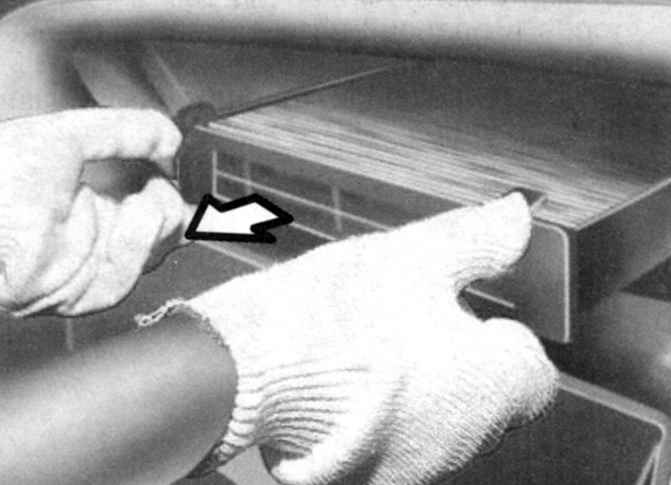

Рис. 1.224. Извлечение фильтра климат-контроля

Нажимая на фиксаторы, вытащите фильтр климат-контроля (рис. 1.224).

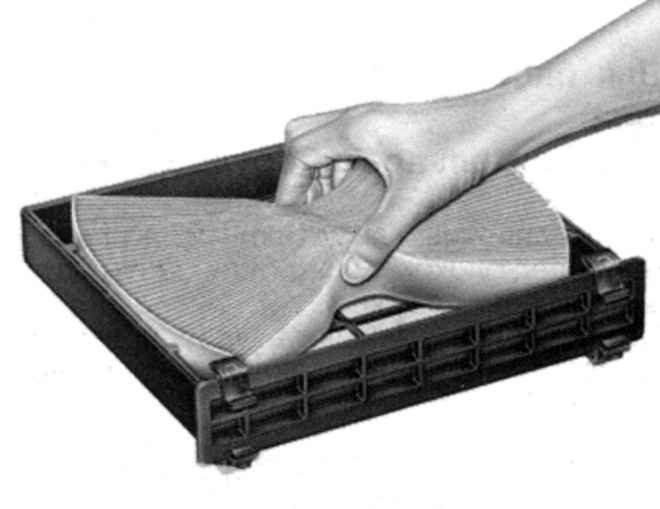

Рис. 1.225. Замена фильтра

Замените фильтр климат-контроля, подняв его наверх (рис. 1.225).
Установите все снятые детали в обратном описанному выше порядке.
