Проверка хода, снятие и установка педали сцепления

ПРОВЕРКА ХОДА

1. Сборка педали сцепления включает автоматический регулятор, работу которого можно проверить следующим образом.

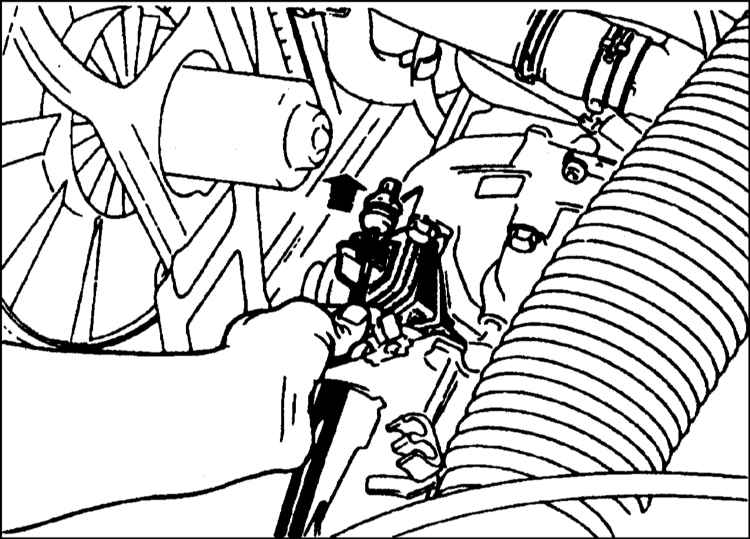

2. Сначала измерьте свободный ход тросика сцепления: не нажимая на педаль сцепления, вытяните обращенный к трансмиссии конец тросика из его кожуха и измерьте длину обнажившегося участка. Если механизм работает правильно, свободный ход тросика должен быть не менее 20 мм. Если это не так, проверьте, не заклинило ли зубчатый сегмент регулятора.

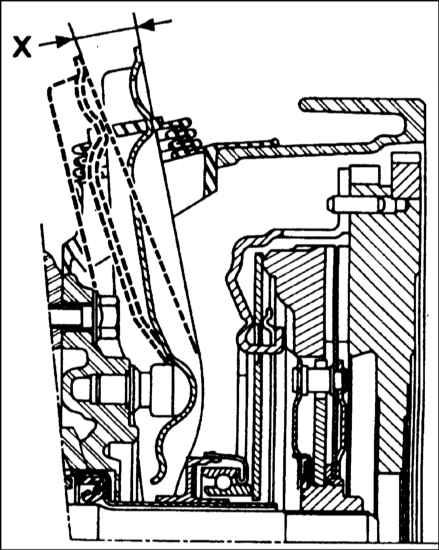

3. Попросите ассистента нажать до упора и выпустить педаль сцепления и измерьте полное смещение конца вилки выключения сцепления. Если механизм работает правильно, ход вилки должен быть 27.4 - 30.7 мм (обратитесь к сопроводительной иллюстрации). Если это не так, осмотрите зубцы автоматического регулятора на наличие повреждений и проверьте, не ослабла ли пружина. Убедитесь также, что тросик не заклинило в кожухе.

СНЯТИЕ

1. Отсоедините кабель массы от батареи (на моделях Scenic обратитесь к Главе Электрооборудование двигателя ).

Если автомагнитола в Вашем автомобиле закодирована, убедитесь, прежде чем отключать батарею убедитесь что Вы знаете код.

2. На всех двигателях, кроме E7J, снимите сборку воздушного фильтра и его воздуховоды (обратитесь к Главе Системы питания и выпуска).

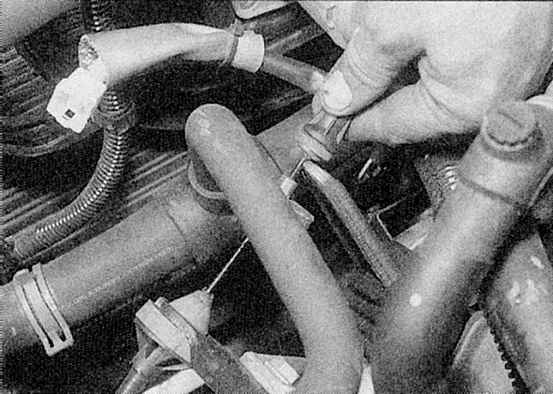

3. Работая в двигательном отсеке, отцепите конец тросика от вилки выключения сцепления на трансмиссии.

4. Отверните винты крепления и снимите нижний кожух рулевой колонки, чтобы получить доступ к сборке педали сцепления.

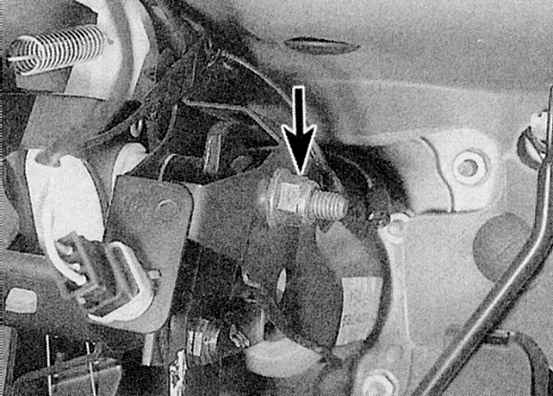

5. Отверните и снимите гайку и шайбу с поворотной оси педали (обратитесь к сопроводительной иллюстрации). Где имеется, отверните крепежную гайку/болт и снимите кронштейн с конца оси.

6. Частично извлеките поворотную ось педалей сцепления/тормоза, так чтобы можно было снять педаль сцепления вместе с шарнирными втулками и распорной прокладкой. Запомните положение шарнирных втулок, чтобы впоследствии обеспечить правильную установку педали.
7. Отделите тросик сцепления от верхнего конца педали, затем отцепите его от зубчатого сегмента и снимите сборку педали с автомобиля. Втолкните поворотную ось педалей назад в рабочее положение.
8. Осмотрите сборку педали на наличие повреждений и признаков износа, уделяя особое внимание автоматическому регулятору. Не пытайтесь разобрать сборку - в продажу не поступают ее отдельные компоненты. Если сборка педали повреждена, она должна быть заменена целиком. Замените шарнирные втулки, если они изношены или повреждены.

УСТАНОВКА

1. Нанесите некоторое количество универсальной смазки на рабочие поверхности втулок и распорной прокладки педали, а также на поверхности зубцов регулятора.
2. Установите втулки на педаль, каждую на прежнее место. Убедитесь, что установочный выступ каждой втулки совмещен с соответствующей выемкой педали, поместите распорную прокладку в рабочее положение.
3. Поместите сборку педали под приборную панель. Прицепите наконечник тросика сцепления к регулятору, затем выведите педаль в рабочее положение.
4. Убедитесь, что тросик сцепления правильно помещен на зубчатом сегменте регулятора, затем установите кронштейн (где имеется) и затяните его гайку/болт пока только вручную.
5. Втолкните поворотную ось полностью в рабочее положение, затем установите шайбу и гайку. Затяните гайку оси и гайку/болт кронштейна.
6. Прицепите конец тросика, обращенный к трансмиссии, к вилке выключения сцепления.
7. Нажмите на педаль сцепления несколько раз, следя за положением тросика на зубчатом сегменте. Это позволит автоматическому регулятору установить требуемый свободный ход педали.
8. Проверьте действие регулятора как описано выше.
9. Установите нижний кожух рулевой колонки, сборку воздушного фильтра и его воздуховоды (где имеются) и присоедините кабель массы к батарее.
