Замена ксеноновых ламп фары головного света

Снятие
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.
Для замены ксеноновой лампы необходимо снять фару.

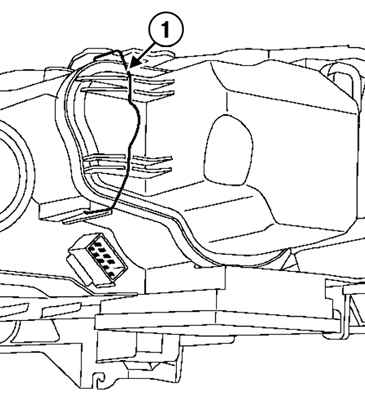

Рис. 7.21. Снятие фары с ксеноновыми лампами: 1 – защелка

Для этого, отожмите защелку и крышку (рис. 7.21).

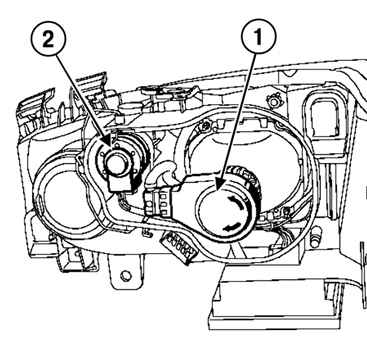

Рис. 7.22. Снятие блока высокого напряжения: 1 – блок высокого напряжения; 2 – исполнительный механизм корректора фар

Снимите блок высокого напряжения, повернув его на 1/8 оборота против часовой стрелки (рис. 7.22).
Отсоедините фиксатор лампы.
Исполнительный механизм корректора (шаговый электродвигатель) не съемный.
В случае неисправности исполнительного механизма необходимо заменить фару.

Установка
Держите лампу за цоколь.

ВНИМАНИЕ
Не касайтесь лампы пальцами, а если это произошло, протрите лампу мягкой не ворсистой тканью, смоченной спиртом.

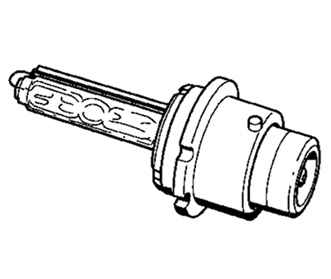

Рис. 7.23. Ксеноновая лампа

Установите лампу (выступ должен располагаться напротив канавки фары) (рис. 7.23).
Установите:
– фиксатор лампы;
– блок высокого напряжения;
– колодку проводов питания.

ПРИМЕЧАНИЕ
Используйте только сертифицированные лампы D2S.

Установите фару.
Отрегулируйте фары.
