Снятие и установка датчиков скорости движения автомобиля и скорости вращения турбины гидротрансформатора

Снятие
Установите автомобиль на двухстоечный подъемник.
Снимите верхние крышки двигателя.
Отсоедините провода от клемм аккумуляторной батареи, начиная с минусовой клеммы.

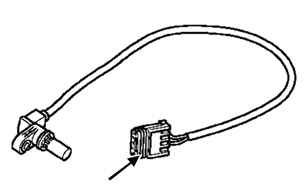

Рис. 3.166. Датчик скорости вращения турбины гидротрансформатора

ПРИМЕЧАНИЕ
Для снятия датчиков с корости вращения турбины гидротрансформатора и скорости движения сливать масло и снимать автоматическую коробку передач не требуется.
При замене датчика обязательно снимайте модульный разъем.

Снимите защиту поддона двигателя.

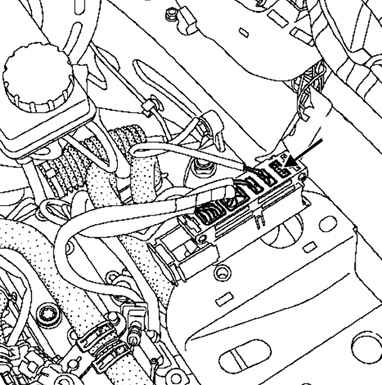

Рис. 3.167. Снятие разъема

Выньте разъем, показанный стрелкой на рисунке 3.167, из кронштейна коробки передач.

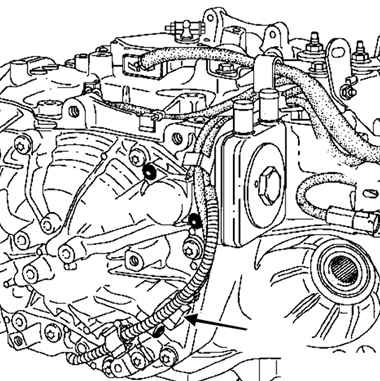

Рис. 3.168. Местоположение датчика скорости вращения турбины гидротрансформатора

Снимите датчик скорости вращения турбины гидротрансформатора (рис. 3.168).

ВНИМАНИЕ
Защитите от повреждений разъем, упаковав его в водонепроницаемый пластиковый пакет.

Снятие датчика
скорости движения

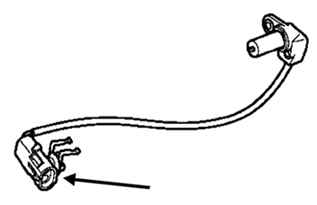

Рис. 3.169. Разъем датчика скорости движения

Разъедините разъем датчика (рис. 3.169).

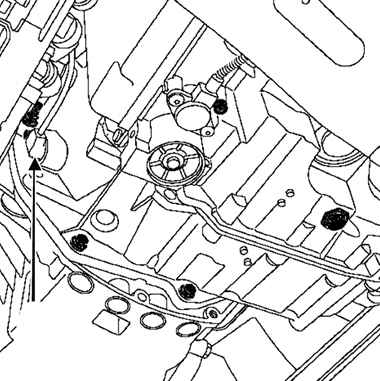

Рис. 3.170. Местоположение датчика скорости движения

Снимите датчик скорости движения (рис. 3.170).

Установка
Установка производится в порядке, обратном снятию.
Затяните требуемым моментом:
– болт крепления датчика скорости вращения турбины гидротрансформатора (10 Н·м) ;
– болт крепления датчика скорости движения (44 Н·м).
