Проверка реле переключателя фар

Схема проверки реле переключателя фар

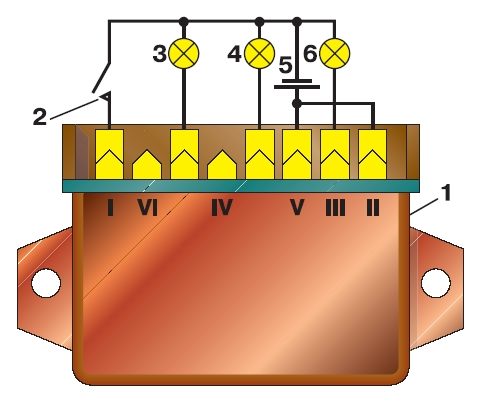

Рис. 9.1. Схема проверки реле переключателя
фар: 1 – реле; 2 – выключатель; 3, 4, 6 – контрольные лампы; 5 – аккумуляторная батарея



Подсоедините контрольные лампы в соответствии со схемой на рис. 9.1. При каждом включении выключателя должна загораться лампа 6 и реле должно переключаться, при этом должна загореться лампа 3 или 4. В противном случае реле нужно заменить (можно попробовать зачистить или подогнуть контакты, разобрав реле).
